SMA INVERTER MANAGER Installationsanleitung Seite 98

4 I/O Box
Position Désignation
A Entrées numériques pour le raccordement
d'une source de signaux (les entrées DI0 à
DI5 peuvent être affectées, les autres
entrées sont sans fonction)
B Conservation des réglages par défaut : X1
= 1, X10 = 0
C Raccordement du SMA Inverter Manager
D Raccordement de l'alimentation en courant
E Conservation des réglages par défaut : 1 =
Dual, 2 = Initial
4.3.2 Raccordement du SMA Inverter
Manager
Ne pas effectuer le raccordement en cours de
fonctionnement
Ne raccordez pas la I/O Box au SMA Inverter
Manager en cours de fonctionnement. Des erreurs
qui ne seront pas détectées tout de suite peuvent se
produire.
• Mettez le SMA Inverter Manager hors tension.
• Reliez la I/O Box au SMA Inverter Manager.
• Raccordez à nouveau le SMA Inverter Manager
à l'alimentation en tension.
Affectation des broches du bornier RS485
(voir Chapitre 3.3.5, page 94) :
(5) GND
(4) Data A (−)/D1−
(3) Data B (+)D1+
Broche
D2-
D2+
GND
D1-
D1+
98 IMVIOBOX-IA-xx-16
Affectation
---
---
GND
DataA(-)
DataB(+)

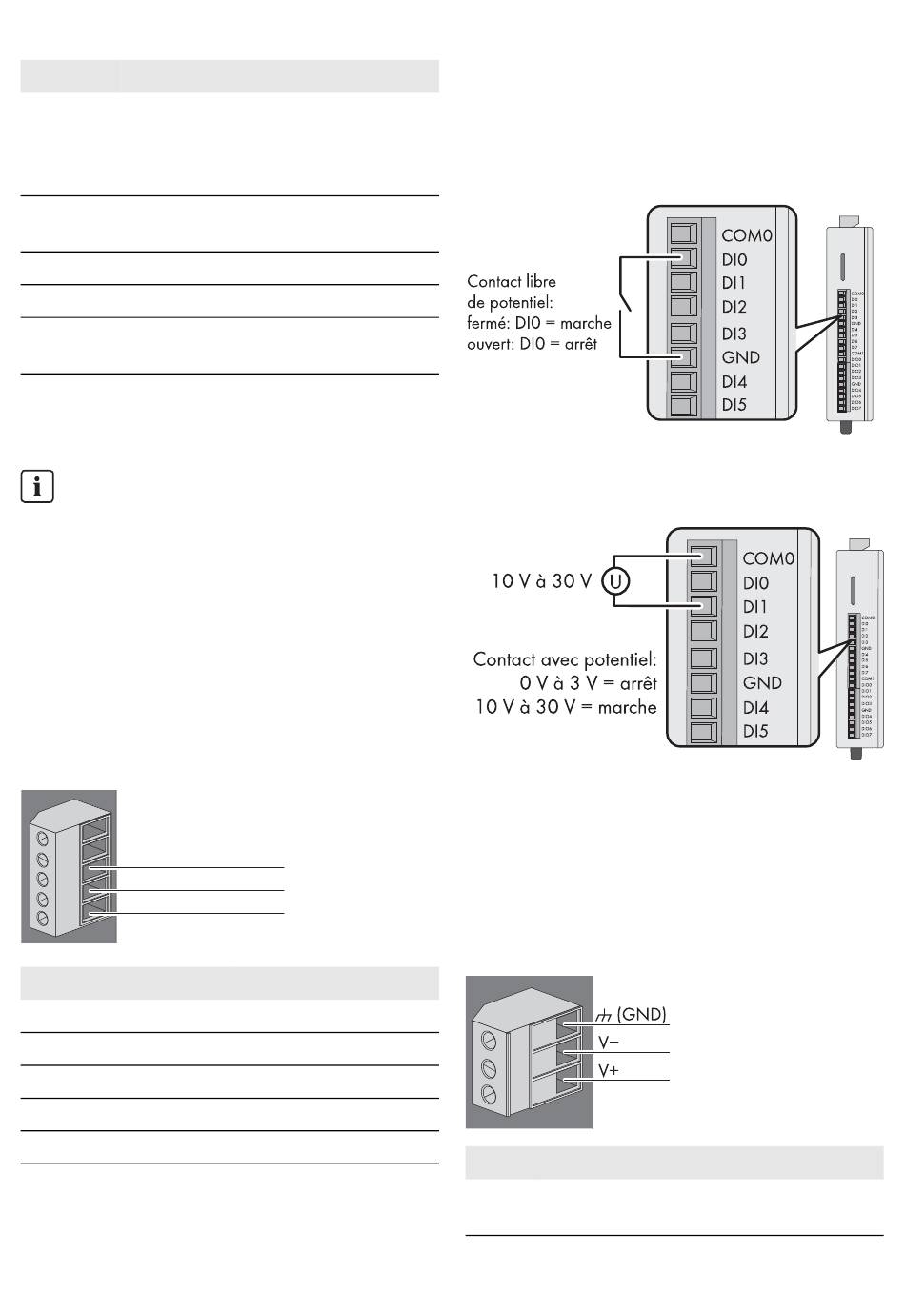

4.3.3 Raccordement de la source de
signaux
Raccordement d'une source de signaux avec
contact de relais sans potentiel
Raccordement d'une source de signaux
(10 à 30 V) avec signaux de sortie numériques
4.3.4 Raccordement de l'I/O Box à
l'alimentation en tension
Raccordez le câble de raccordement de 12 Vdc à 36 Vdc
à la borne d'alimentation en tension. Raccordez la mise à
la terre du câble de raccordement à la borne « V- » et
raccordez la broche de mise à la terre si une mise à la terre
(GND) est disponible.
Broche Affectation
V- / V+ Alimentation en tension 24 Vdc
(12 Vdc à 36 Vdc)
