Procedimiento:
• Ponga a tierra el Inverter Manager. Para ello, conecte
el conductor de protección al tornillo de puesta a tierra
del Inverter Manager. Que la toma a tierra sea
adecuada y el trazado de los cables, correcto,
contribuye a limitar posibles emisiones de
interferencias causadas por interferencias
electromagnéticas (EMI).

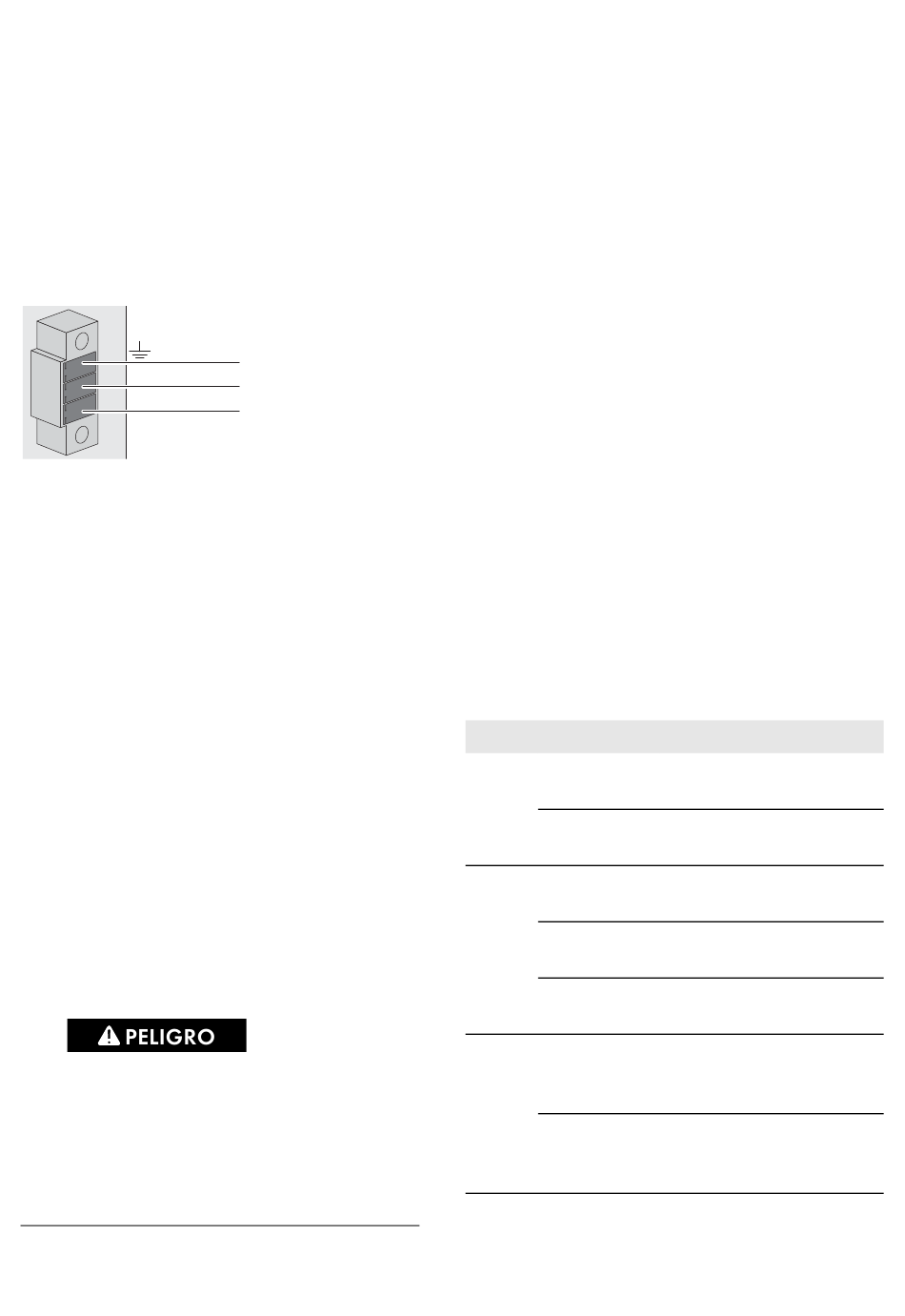

Conexión de la fuente de alimentación
GND
9 to 36 VDC
SMA recomienda utilizar la fuente de alimentación para
carril DIN disponible como accesorio (número de pedido:
CLCON-PWRSUPPLY)* .
Procedimiento:
1. Monte la fuente de alimentación (consulte las
instrucciones del fabricante).
2. Conecte el cable de conexión a la fuente de
alimentación (consulte las instrucciones del fabricante).
Recorte los conductores que no sean necesarios hasta
el revestimiento del cable y anote el color de los
conductores.
3. Conecte el cable de conexión a la caja de bornes del
suministro de tensión (de 9 V CC a 36 V CC).
Compruebe que el conductor de puesta a tierra
apantallado esté conectado con el terminal de toma a
tierra.
4. Conecte la caja de bornes del suministro de tensión
con la fuente de alimentación conectada a la hembrilla
"Power Input" del Inverter Manager.
5. Conecte el cable de conexión de CA a la fuente de
alimentación (consulte las instrucciones del fabricante).
6.
Peligro de muerte por descarga eléctrica
En el punto de conexión de la red pública hay
tensiones eléctricas que pueden causar la muerte.
• Desconecte el punto de conexión y asegure
contra cualquier reconexión accidental.
* No está disponible en todos los países.
Instrucciones de instalación
7. Conecte el otro extremo del cable de conexión CA al
suministro de tensión.
8. Conecte el punto de conexión a la red pública.
☑ Cuando el led de alimentación se ilumine en verde, el
Inverter Manager está listo para funcionar.
3.4 Conexión ethernet del
Inverter Manager
LAN 1 (red de plantas)
El puerto LAN 1 del Inverter Manager asignará la
dirección IP y la máscara de subred a través de un servidor
DHCP externo.
Al puerto LAN 1 del Inverter Manager también es posible
asignar manualmente una dirección IP.
LAN 2 (red de inversores)
El Inverter Manager asignará la dirección IP al inversor.
Restablecimiento del Inverter Manager al
DHCP
• Para resetear el Inverter Manager al DHCP, pulse la
tecla Power 3 veces en un lapso de 1 segundo.
3.5 Señales led del
Inverter Manager
Led Estado
Power Encendido en
verde
Desconectado El Inverter Manager no está
LAN Encendido en
verde
Encendido en
amarillo
Desconectado Sin actividad o
Tx1, Intermitente en
Tx2 verde
(P1-P2)
Desconectado Sin transferencia de datos a
3 Inverter Manager
Explicación
El Inverter Manager está en
funcionamiento.
en funcionamiento.
Modo ethernet 100 Mbps
Modo ethernet 1000 Mbps
(Gigabit)
ethernet 10 Mbps
Transferencia de datos a
través de puertos en serie
P1-P2
través de puertos en serie
P1-P2
