4 I/O Box

4.1 Contenu de la livraison

Vérifiez si la livraison est complète pour chaque produit et
ne présente pas de dommage apparent.
En cas de livraison incomplète ou de dommages, contactez
votre revendeur.
La fourniture peut comporter d'autres éléments qui ne soient
pas nécessaires dans le cadre de l'installation.
A

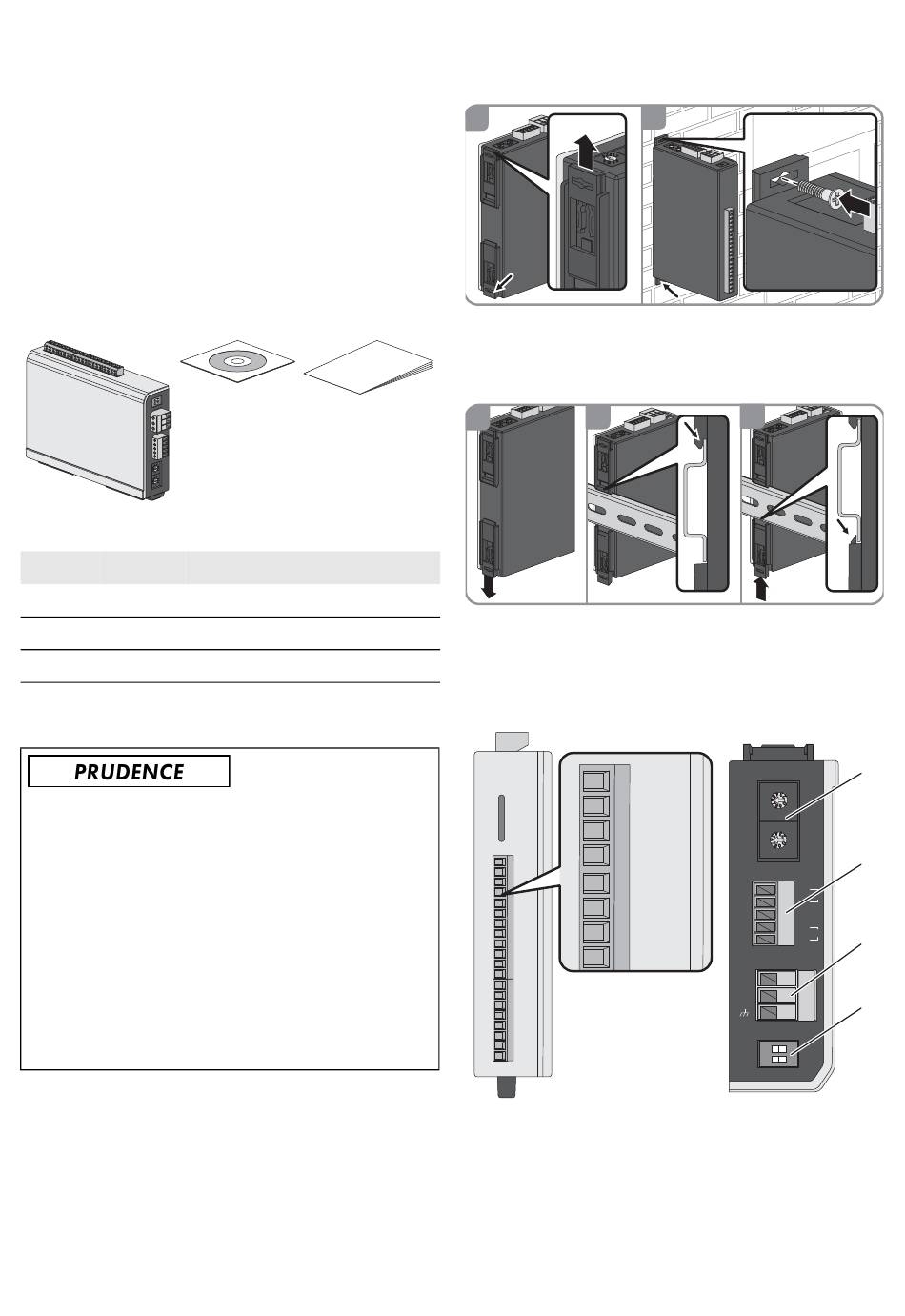

Figure 6: Éléments du contenu de livraison de la I/O Box
Position Quantité Désignation
A 1
B 1
C 1
4.2 Montage de la I/O Box
Dommages aux produits et aux câbles dus à
l'humidité
Le SMA Inverter Manager et la I/O Box ne sont pas
protégés contre les éclaboussures d'eau. De l'humidité
peut donc pénétrer dans les produits et les câbles, et les
endommager.
• Le SMA Inverter Manager et la I/O Box doivent être
installés dans un environnement sec, par exemple à
l'intérieur ou dans un boîtier protégé contre les
éclaboussures (indice de protection : au moins IP54
(NEMA 3R)).
Instructions d'installation
B C
I/O Box
CD
Notice résumée pour l'installation
4.2.1 Variante 1 : Montage mural
1
4.2.2 Variante 2 : Montage sur rail
DIN
2
1
4.3 Raccordement à la I/O Box
4.3.1 Vue d'ensemble
A
COM0
DI0
DI1
DI2
COM0
DI0
DI3
DI1
DI2
DI3 GND
GND
DI4
DI4
DI5
DI6
DI5
DI7
COM1
DIO0
DIO1
DIO2
DIO3
GND
DIO4
DIO5
DIO6
DIO7
Figure 7: Aperçu du raccordement à la I/O Box
4 I/O Box
2
3
X10
X1
D1+
P1
D1-
GND
D2+
P2
D2-
V+
V-
Rep
Dual
Run Initial
IMVIOBOX-IA-xx-16
B
C
D
E
