SMA INVERTER MANAGER Installationsanleitung Seite 121

SMA Solar Technology AG

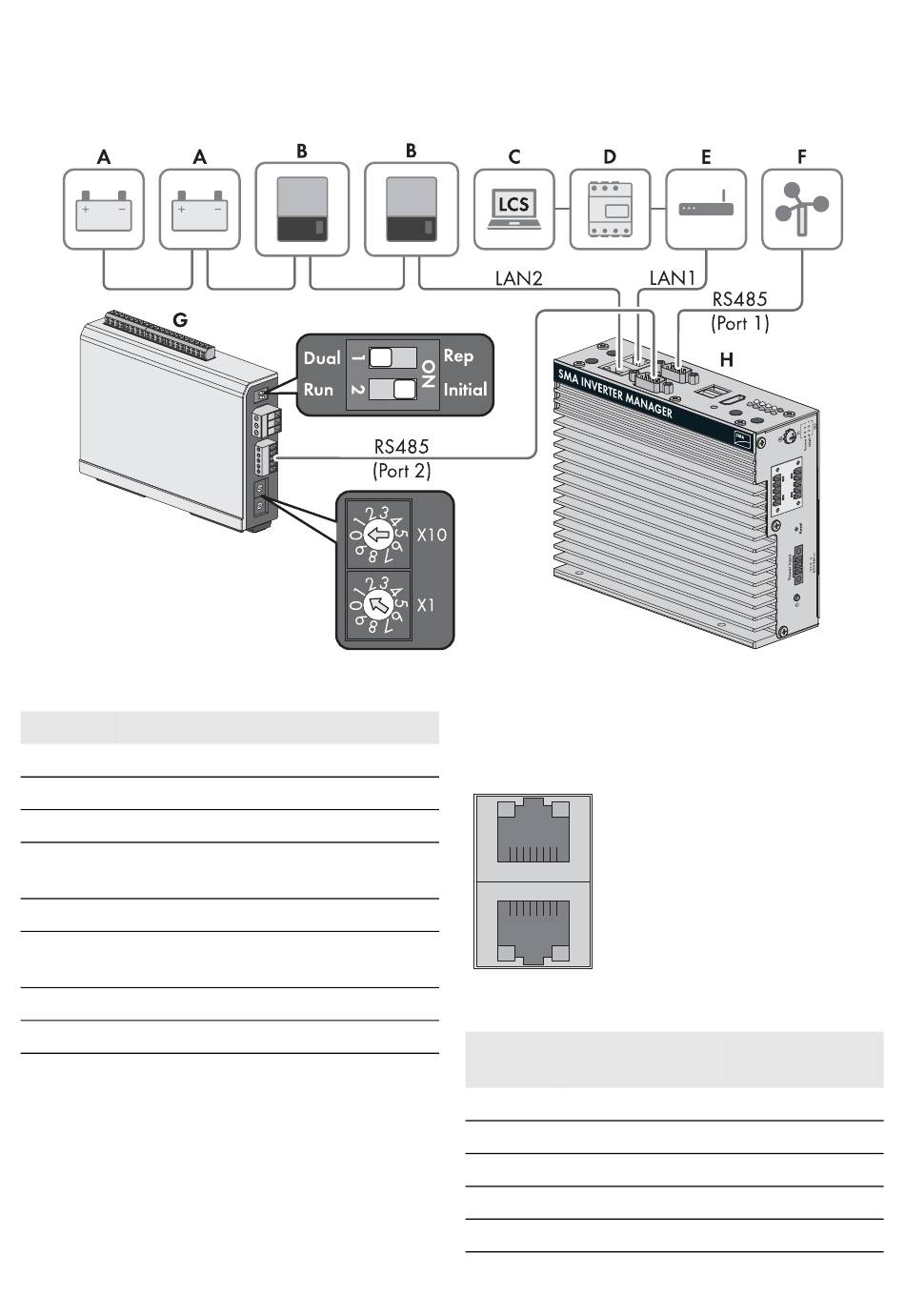

3.3.3 Sunny Tripower Storage 60 の回
路概要
図 3Sunny Tripower Storage 60 の回路概要
項目 名称
A バッテリー
B Sunny Tripower Storage 60
C LCS ツールをインストールした PC
D Power Analyser UMG 604-PRO、Janitza
electronics GmbH 製
E ルーター
F SunSpec Alliance 対応の気象観測ユ
ニット（別売り）
G I/O Box（オプション）
H Inverter Manager
設置説明書
3.3.4 パワーコンディショナとルー
ターのイーサネット接続
ネットワークポート（LAN 1 と LAN 2）のピンの
割り当て：
8 1
1 8
図 4 ネットワークポートのピンの割り当て
接続ピン 10/100 Mbps
接続用
1 ETx+
2 ETx-
3 ERx+
4 ---
5 ---
3 Inverter Manager
1000 Mbps
接続用
TRD(0)+
TRD(0)-
TRD(1)+
TRD(2)+
TRD(2)-
IMVIOBOX-IA-xx-16 121
