SMA Solar Technology AG
Vorgehen:
• Den Inverter Manager erden. Dazu den Erdungsleiter
an der Erdungsschraube des Inverter Managers
anschließen. Eine ordentliche Erdung und der korrekte
Kabelverlauf tragen dazu bei, mögliche
Störaussendungen aufgrund elektromagnetischer
Interferenzen (EMI) einzuschränken.

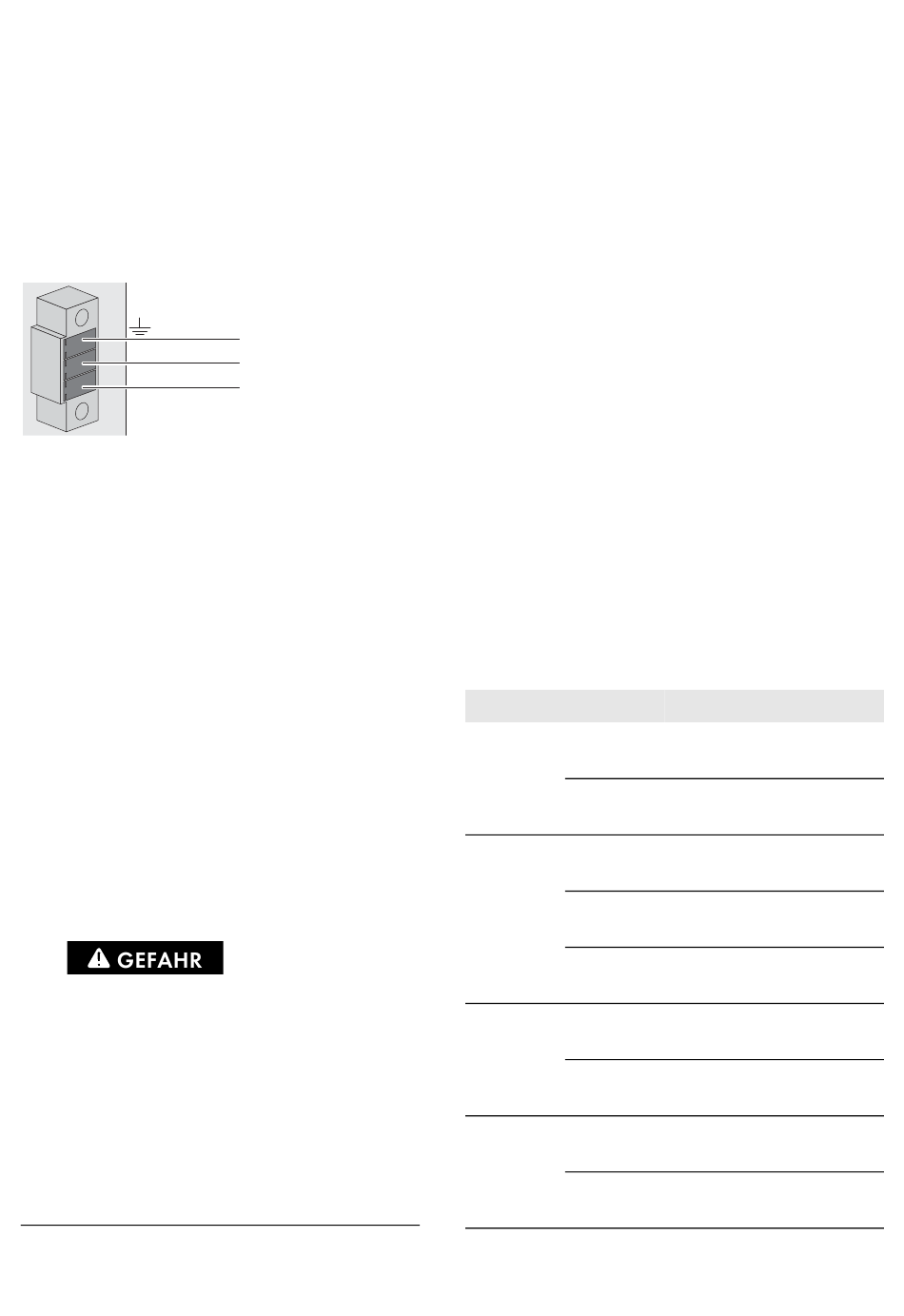

Netzteil anschließen
GND
9 to 36 VDC
SMA empfiehlt die Verwendung des als Zubehör
erhältlichen Hutschienennetzteils (Bestellnummer:
CLCON-PWRSUPPLY)* .
Vorgehen:
1. Das Netzteil montieren (siehe Anleitung des
Herstellers).
2. Das Anschlusskabel an das Netzteil anschließen (siehe
Anleitung des Herstellers). Dabei die nicht benötigten
Adern bis zum Kabelmantel kürzen und die Aderfarben
notieren.
3. Das Anschlusskabel an die Klemmleiste für
Spannungsversorgung (9 Vdc bis 36 Vdc)
anschließen. Beachten Sie, dass der abgeschirmte
Erdleiter mit der Erdungsklemme verbunden ist.
4. Klemmleiste für Spannungsversorgung mit
angeschlossenem Netzteil in die Buchse „Power Input"
des Inverter Managers stecken.
5. Das AC-Anschlusskabel an das Netzteil anschließen
(siehe Anleitung des Herstellers).
6.
Lebensgefahr durch Stromschlag
An der Anschluss-Stelle des öffentlichen Stromnetzes
liegen lebensgefährliche Spannungen an.
• Die Anschluss-Stelle freischalten und gegen
Wiedereinschalten sichern.
7. Das andere Ende des AC-Anschlusskabels an die
Spannungsversorgung anschließen.
* Nicht in allen Ländern verfügbar.
Installationsanleitung
8. Die Anschluss-Stelle mit dem öffentlichen Stromnetz
verbinden.
☑ Sobald die Power-LED grün leuchtet ist der Inverter
Manager betriebsbereit.
3.4 Ethernet-Verbindung des
Inverter Managers
LAN 1 (Anlagennetzwerk)
Die IP-Adresse und die Subnetzmaske werden dem LAN 1
Port des Inverter Manager durch einen externen
DHCP-Server zugewiesen.
Dem LAN 1 Port des Inverter Manager kann auch manuell
eine IP-Adresse zugewiesen werden.
LAN 2 (Wechselrichternetzwerk)
Die IP-Adresse wird dem Wechselrichter vom Inverter
Manager zugewiesen.
Inverter Manager auf DHCP zurücksetzen
• Um den Inverter Manager auf DHCP zurückzusetzen,
die Power-Taste 3 mal innerhalb 1 Sekunde drücken.
3.5 LED-Signale des Inverter
Managers
LED Zustand
Power Grün
leuchtet
Aus
LAN Grün
leuchtet
Gelb
leuchtet
Aus
Tx1, Tx2 Grün blinkt
(P1-P2)
Aus
Rx1, Rx2 Grün blinkt
(P1-P2)
Aus
3 Inverter Manager
Erklärung
Der Inverter Manager ist in
Betrieb.
Der Inverter Manager ist
nicht in Betrieb.
100 Mbps Ethernet-Modus
1000 Mbps (Gigabit)
Ethernet-Modus
Keine Aktivität oder
10 Mbps Ethernet
Datenübertragung über
serielle Ports P1-P2
Keine Datenübertragung
über serielle Ports P1-P2
Datenempfang durch serielle
Ports P1-P2
Kein Datenempfang durch
serielle Ports P1-P2
