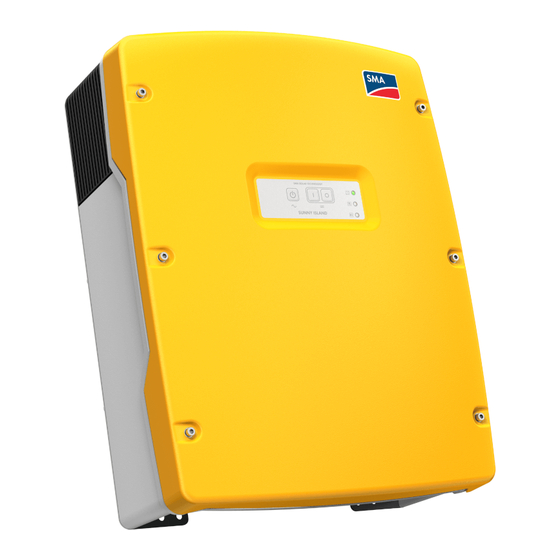

SMA SUNNY ISLAND 6.0H Installationsanleitung
  1. Anleitungen
  2. Marken
  3. SMA Anleitungen
  4. Steuergeräte
  5. SUNNY ISLAND 6.0H
  6. Installationsanleitung
SMA SUNNY ISLAND 6.0H Installationsanleitung

SMA SUNNY ISLAND 6.0H Installationsanleitung

Vorschau ausblenden Andere Handbücher für SUNNY ISLAND 6.0H:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Installationsanleitung
SUNNY ISLAND 6.0H
SI60H-IA-de-11 | Version 1.1
DEUTSCH

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SMA SUNNY ISLAND 6.0H

Inhaltszusammenfassung für SMA SUNNY ISLAND 6.0H

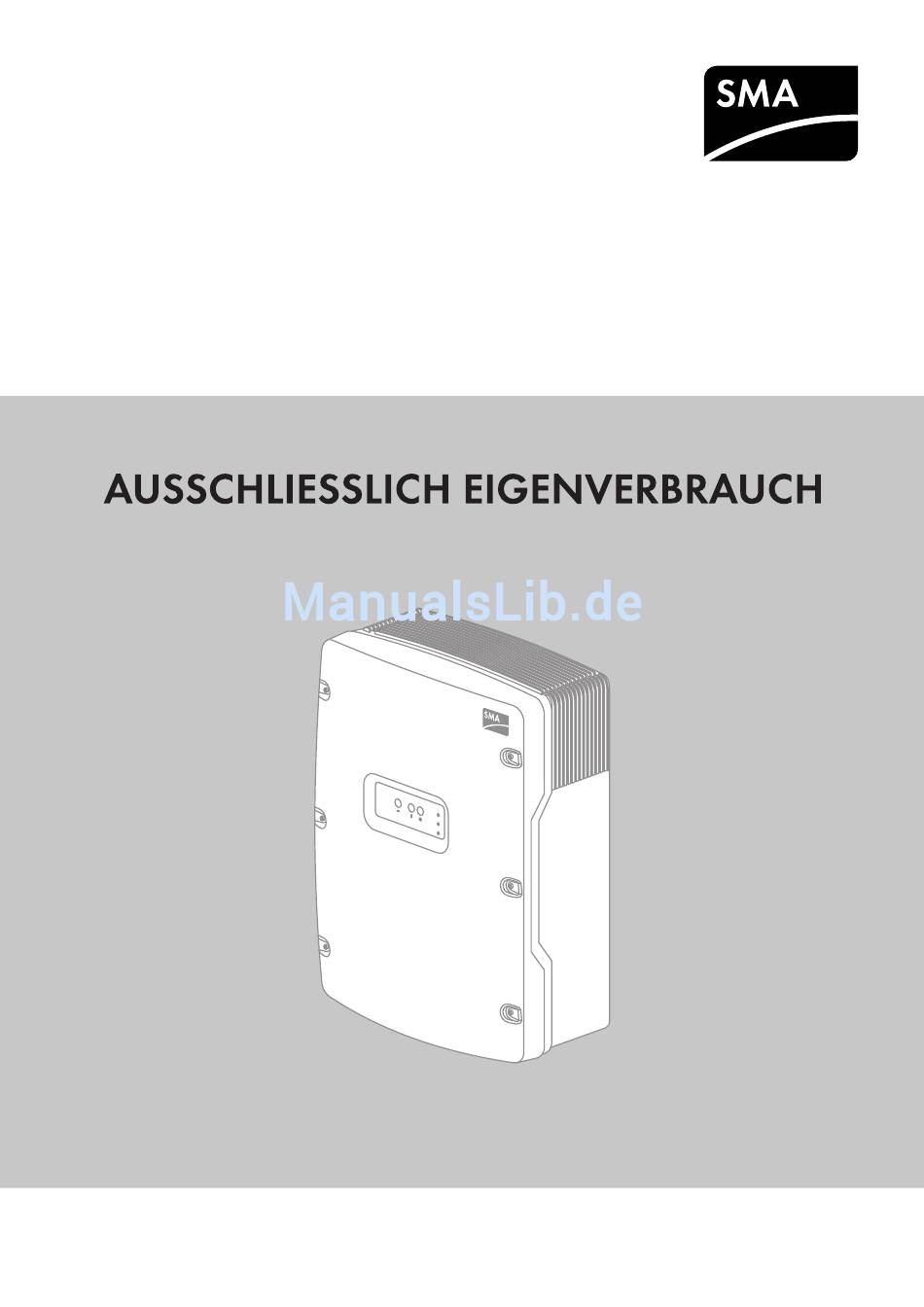

  • Seite 1 Installationsanleitung SUNNY ISLAND 6.0H SI60H-IA-de-11 | Version 1.1 DEUTSCH...

  • Seite 2: Rechtliche Bestimmungen

    Rechtliche Bestimmungen Die in diesen Unterlagen enthaltenen Informationen sind Eigentum der SMA Solar Technology AG. Die Veröffentlichung, ganz oder in Teilen, bedarf der schriftlichen Zustimmung der SMA Solar Technology AG. Eine innerbetriebliche Vervielfältigung, die zur Evaluierung des Produktes oder zum sachgemäßen Einsatz bestimmt ist, ist erlaubt und nicht genehmigungspflichtig.

  • Seite 3: Inhaltsverzeichnis

    SMA Solar Technology AG Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zu diesem Dokument ........... 5 Sicherheit .
  • Seite 4 7.5.3 SMA Grid Guard-Code eingeben........

  • Seite 5: Hinweise Zu Diesem Dokument

    Dieses Dokument gilt für den Gerätetyp SI6.0H-11 (Sunny Island) ab der Firmware-Version 2.1. Zielgruppe Dieses Dokument ist für Fachkräfte. Die in diesem Dokument beschriebenen Tätigkeiten dürfen nur mit entsprechender Qualifikation durchgeführt werden (siehe Kapitel 2.2 „Qualifikation der Fachkräfte“, Seite 7). Weiterführende Informationen Weiterführende Informationen finden Sie unter www.SMA-Solar.com: Dokumententitel Dokumentenart Batterie-Management in Insel-Systemen Technologiebroschüre 6...

  • Seite 6: Verwendung

    1  Hinweise zu diesem Dokument SMA Solar Technology AG Auszeichnungen Auszeichnung Verwendung Beispiel fett • Display-Meldungen • Den Schutzleiter an AC2Gen/Grid anschließen. • Parameter • Den Parameter 235.01 GnAutoEna • Anschlüsse wählen und auf Off stellen. • Sicherungshalter • Elemente, die Sie auswählen sollen •...

  • Seite 7: Sicherheit

    Aus Sicherheitsgründen ist es untersagt, das Produkt zu verändern oder Bauteile einzubauen, die nicht ausdrücklich von SMA Solar Technology AG für dieses Produkt empfohlen oder vertrieben werden. Setzen Sie den Sunny Island ausschließlich nach den Angaben der beigefügten Dokumentationen und den vor Ort gültigen Normen und Richtlinien ein.

  • Seite 8: Sicherheitshinweise

    2  Sicherheit SMA Solar Technology AG 2.3 Sicherheitshinweise Dieses Kapitel beinhaltet Sicherheitshinweise, die bei allen Arbeiten an und mit dem Produkt immer beachtet werden müssen. Um Personen- und Sachschäden zu vermeiden und einen dauerhaften Betrieb des Produkts zu gewährleisten, lesen Sie dieses Kapitel aufmerksam und befolgen Sie zu jedem Zeitpunkt alle Sicherheitshinweise.
  • Seite 9 SMA Solar Technology AG 2  Sicherheit Zerstörung des Sunny Island durch elektrostatische Entladung (ESD) Durch das Berühren von elektronischen Bauteilen können Sie den Sunny Island beschädigen oder zerstören. • Erden Sie sich, bevor Sie ein Bauteil berühren. Installationsanleitung SI60H-IA-de-11...

  • Seite 10: Lieferumfang

    3  Lieferumfang SMA Solar Technology AG 3 Lieferumfang Prüfen Sie den Lieferumfang auf Vollständigkeit und äußerlich sichtbare Beschädigungen. Setzen Sie sich bei unvollständigem Lieferumfang oder Beschädigungen mit Ihrem Fachhändler in Verbindung. Abbildung 1: Bestandteile des Lieferumfangs Position Anzahl Bezeichnung Sunny Island Lüftungsgitter...
  • Seite 11 SMA Solar Technology AG 3  Lieferumfang Position Anzahl Bezeichnung Silikonschlauch 10 mm x 500 mm Kabeltülle für 1 Kabel Kabeltülle für 2 Kabel Installationsanleitung, Betriebsanleitung, Technische Beschreibung, Schnelleinstieg, Dokumentensatz mit Erklärungen und Zertifikaten * 1 Ersatzteil für den Gehäusedeckel inklusive Installationsanleitung SI60H-IA-de-11...

  • Seite 12: Produktbeschreibung

    Das Typenschild identifiziert das Produkt eindeutig. Das Typenschild befindet sich auf der rechten Seite des Gehäuses. Die Angaben auf dem Typenschild benötigen Sie für den sicheren Gebrauch des Produkts und bei Fragen an die SMA Service Line. Das Typenschild muss dauerhaft am Produkt angebracht sein (Beschreibung des Typenschilds siehe Betriebsanleitung des Sunny Island).

  • Seite 13: Montage

    ☐ Klimatische Bedingungen müssen eingehalten sein (siehe Kapitel 8 „Technische Daten“, Seite 40). ☐ Montageort muss unter 3 000 m über NHN liegen. Nehmen Sie ab einer Höhe von 2 000 m über NHN Kontakt mit der SMA Service Line auf. Ab einer Höhe von 2 000 m über NHN reduziert sich die Leistung um 0,5 % pro 100 m.

  • Seite 14: Maße Für Die Wandmontage

    5  Montage SMA Solar Technology AG Maße für die Wandmontage: Abbildung 3: Bemaßung der Wandhalterung und Bemaßung der Bohrlöcher für die optionale Diebstahlsicherung im Gehäuse des Sunny Island Zulässige Montageposition einhalten: Abbildung 4: Zulässige und unzulässige Montagepositionen • Den Sunny Island in einer zulässigen Montageposition montieren. Dabei sollte das Bedienfeld in Augenhöhe sein.

  • Seite 15: Sunny Island Montieren

    SMA Solar Technology AG 5  Montage Mindestabstände einhalten: Abbildung 5: Mindestabstände • Mindestabstände zu Wänden, anderen Sunny Island oder Gegenständen einhalten. Dadurch ist eine ausreichende Wärmeabfuhr gewährleistet. 5.2 Sunny Island montieren Zusätzlich benötigtes Montagematerial (nicht im Lieferumfang enthalten): ☐ Mindestens 2 Schrauben, die sich für den Untergrund eignen.
  • Seite 16 5  Montage SMA Solar Technology AG Verletzungsgefahr durch hohes Gewicht des Sunny Island • Gewicht des Sunny Island beachten (siehe Kapitel 8 „Technische Daten“, Seite 40). • Den Sunny Island an die Wandhalterung hängen. Dazu seitliche Griffmulden oder Stahlstange verwenden (Durchmesser: maximal 30 mm). Dabei den Sunny Island waagerecht transportieren.

  • Seite 17: Elektrischer Anschluss

    SMA Solar Technology AG 6  Elektrischer Anschluss 6 Elektrischer Anschluss 6.1 Anschlussbereich Abbildung 6: Anschlussbereich des Sunny Island Position Bezeichnung Position Bezeichnung Anschluss DC + Gehäuseöffnung DC − Anschluss DC − Gehäuseöffnung DC + Anschlüsse BatTmp und BatCur Gehäuseöffnung PE/ExtVtg Anschlüsse BatVtg und DigIn Gehäuseöffnung AC2...

  • Seite 18: Schutzleiter In Systemen Mit Geerdeter Batterie Anschließen

    Wenn Sie die Batterie erden, können Sie die Batterie am Pluspol oder am Minuspol mit einem Schutzleiter erden. SMA Solar Technology AG empfiehlt keine Erdung der Batterie. Wenn die Batterie geerdet ist, muss der Sunny Island zusätzlich am Gehäuse geerdet werden. Die zusätzliche Erdung ersetzt nicht die Erdung am Anschluss AC1 und AC2.

  • Seite 19: Komponenten

    • Sicherstellen, dass die Batterie von einem der folgenden Hersteller stammt und vom Hersteller für Sunny Island freigegeben wurde: – Akasol – Dispatch Energy – LG Chem – Leclanché – SAFT – Samsung – Sony Die Liste wird stetig aktualisiert (siehe Planungsleitfaden „Eigenverbrauchsoptimierung Sunny Island / Sunny Home Manager“ unter www.SMA‑Solar.com). Installationsanleitung SI60H-IA-de-11...
  • Seite 20 6  Elektrischer Anschluss SMA Solar Technology AG Gefahr durch Stromschlag bei angeschlossener Batterie Der Sunny Island kann bei angeschlossener Batterie aus dem Standby selbsttätig starten. • Sicherungseinsätze der BatFuse erst bei der Inbetriebnahme einsetzen. Vorgehen: 1. NH1 Sicherungseinsatz für die BatFuse auswählen: Sunny Island...

  • Seite 21: Öffentliches Stromnetz An Sunny Island Anschließen

    SMA Solar Technology AG 6  Elektrischer Anschluss 6.3.2 Öffentliches Stromnetz an Sunny Island anschließen Voraussetzung: ☐ Im Verteilerkasten müssen für den Anschluss des Sunny Island ein Leitungsschutzschalter und eine Fehlerstrom-Schutzeinrichtung installiert sein (Verschaltungsübersicht siehe „Installationsanleitung - Schnelleinstieg SMA Flexible Storage System“).

  • Seite 22: Router/Switch Anschließen

    ☐ Kabeltyp: 100BaseTx, CAT5 mit Schirmung S-UTP, F-UTP oder höher ☐ UV-beständig bei Verlegung im Außenbereich ☐ Steckertyp: RJ45 SMA Solar Technology AG empfiehlt für den Innenbereich SMA COMCAB-INxxx. Vorgehen: • RJ45-Datenkabel in die Buchse des Speedwire Datenmoduls stecken (Elektrischer Anschluss siehe Installationsanleitung des Speedwire Datenmodul Sunny Island) 6.3.4.3...

  • Seite 23: Batterietemperatursensor Anschließen

    SMA Solar Technology AG 6  Elektrischer Anschluss 6.3.5 Batterietemperatursensor anschließen Bei Bleibatterien muss der Sunny Island die Batterietemperatur kontinuierlich überwachen. Bei Lithium-Ionen-Batterien überwacht das Batteriemanagement der Batterie die Temperatur. Wenn die Batterie eine Bleibatterie ist, schließen Sie den Batterietemperatursensor nach folgendem Vorgehen an.

  • Seite 24: Kabelanschlüsse

    6  Elektrischer Anschluss SMA Solar Technology AG 6.4 Kabelanschlüsse 6.4.1 DC-Kabel anschließen Schließen Sie DC-Kabel immer nach folgendem Vorgehen an. Zusätzlich benötigtes Material (nicht im Lieferumfang enthalten): ☐ 2 Kabelschuhe M8, 20 mm … 25 mm breit Kabelanforderungen: ☐ Leiterquerschnitt: 50 mm² … 95 mm²...
  • Seite 25 SMA Solar Technology AG 6  Elektrischer Anschluss Beschädigung des Sunny Island durch Verpolung oder falsche Wahl des Kabelschuhs • Das Kabel DC + auf der mit einem + gekennzeichneten Seite der Schutzabdeckung verlegen. • Das Kabel DC+ mit M8x20 Schraube und einem Innensechskant-Schlüssel (SW 5) am Anschluss DC+...

  • Seite 26: Ac-Kabel Anschließen

    6  Elektrischer Anschluss SMA Solar Technology AG 11. Das Kabel DC − mit M8x20 Schraube und einem Innensechskant-Schlüssel (SW 5) am Anschluss DC − festschrauben (Anzugsdrehmoment: 12 Nm). Dabei folgenden Aufbau einhalten: Kopf der Schraube / Spannscheibe / Kotflügelscheibe / Kabelschuh / Anschluss DC.

  • Seite 27: Schutzleiter Anschließen

    SMA Solar Technology AG 6  Elektrischer Anschluss 5. Adern an Anschlussklemmen AC2 Gen/Grid anschließen: • Den Neutralleiter bis zum Anschlag in die Anschlussklemme N stecken und den Hebel nach unten umlegen. • Den Außenleiter bis zum Anschlag in Anschlussklemme L stecken und den Hebel nach unten umlegen.

  • Seite 28: Rj45-Datenkabel Anschließen

    6  Elektrischer Anschluss SMA Solar Technology AG 6.4.4 RJ45-Datenkabel anschließen Wenn Sie RJ45-Datenkabel anschließen, schließen Sie RJ45-Datenkabel immer nach folgendem Vorgehen an. Vorgehen: 1. Kabeldurchführungsplatte aus dem Gehäuse nach außen drücken. 2. Kabeldurchführungsplatte sicher verwahren. 3. Das RJ45-Datenkabel durch die Gehäuseöffnung der Kabeldurchführungsplatte führen und anschließen.

  • Seite 29: Verdrahtung Prüfen

    SMA Solar Technology AG 6  Elektrischer Anschluss 6.5 Verdrahtung prüfen Stellen Sie sicher, dass Sie alle auf das System zutreffenden Prüfungen durchführen und festgestellte Mängel beheben. Voraussetzung: ☐ Der Sunny Island muss spannungsfrei geschaltet sein (siehe Betriebsanleitung des Sunny Island).
  • Seite 30 6  Elektrischer Anschluss SMA Solar Technology AG Zusätzliche Erdung prüfen Wenn die Batterie geerdet ist, müssen Sie die zusätzliche Erdung am Sunny Island prüfen. Prüfpunkt Prüfkriterium OK / Entfällt Leiterquerschnitt für die zusätzliche Erdung Leiterquerschnitt muss dem Leiterquerschnitt für die Erdung der Batterie entsprechen.

  • Seite 31: Verdrahtung Der Kommunikationsprodukte Prüfen

    SMA Solar Technology AG 6  Elektrischer Anschluss Prüfpunkt Prüfkriterium OK / Entfällt Anschlüsse AC1 und AC2 Alle Kontaktflächen sind frei von Isolierung. Alle Hebel der Anschlussklemmen sind nach unten umgelegt. Alle Kabel sind fest eingeklemmt. Am Anschluss AC2 Gen/Grid L ist der Außenleiter angeschlossen.

  • Seite 32: Inbetriebnahme

    7  Inbetriebnahme SMA Solar Technology AG 7 Inbetriebnahme 7.1 Grundkonfiguration 7.1.1 Quick Configuration Guide starten Mit dem Quick Configuration Guide (QCG) konfigurieren Sie die Einstellungen, die für den Betrieb erforderlich sind. Der QCG fragt Schritt für Schritt die erforderlichen Einstellungen des Systems ab.

  • Seite 33: Grundkonfiguration Der Sunny Island Durchführen

    Grenzwert für den Ladezustand der Batterie einstellen, desto mehr steigt die mögliche Eigenverbrauchsoptimierung und desto mehr sinkt die Lebensdauer der Batterie. Bei Bleibatterien empfiehlt SMA Solar Technology AG einen Grenzwert für den Ladezustand der Batterie von 50 %. Vorgehen: 1. Am Sunny Remote Control in den Installateurmodus wechseln (siehe Kapitel 7.5.1).

  • Seite 34: Battery Protection-Mode Ändern

    7  Inbetriebnahme SMA Solar Technology AG 3. Die Parameter für die Schnell-Ladung (Boost Charge) einstellen. • Den Parameter 222.02 AptTmBoost wählen und auf die vom Batteriehersteller empfohlene Absorptionszeit der Schnell-Ladung stellen. • Den Parameter 222.07 ChrgVtgBoost wählen und auf den vom Batteriehersteller empfohlenen Sollwert der Zellenspannung bei Schnell-Ladung stellen.

  • Seite 35: Widerstand Der Batterieleitung Einstellen

    SMA Solar Technology AG 7  Inbetriebnahme Für alle 3 Stufen gilt, dass der Sunny Island nur dann in den Standby wechselt oder sich ausschaltet, wenn innerhalb von 6 Minuten kein Ladestrom in die Batterie fließt. Batterie mit der externen Energiequelle wieder aufladen: In der Battery Protection-Mode Stufe 1 und Stufe 2 können Sie jederzeit die Batterie mit einer externen Energiequelle...

  • Seite 36: Öffentliches Stromnetz

    7  Inbetriebnahme SMA Solar Technology AG Vorgehen: 1. Widerstand der Kabel berechnen. Dabei folgende Formel anwenden: (l,A) = ρ ⁄ (l,A) = Widerstand des Kabels Ω mm² ρ = spezifischer Widerstand von Kupfer (ρ = 0,018 ⁄ l = Gesamtlänge des Leiters (Hinleiter + Rückleiter = 2-fache Kabellänge) in m A = Leiterquerschnitt in mm²...

  • Seite 37: Abschluss

    SMA Solar Technology AG 7  Inbetriebnahme 7.4 Abschluss 7.4.1 System starten Voraussetzung: ☐ Der Sunny Island muss eingeschaltet sein. Vorgehen: 1. Wenn noch keine Funktionsprüfung erfolgt ist, alle Leitungsschutzschalter im Verteilerkasten ausschalten. 2. Am Sunny Island Start-Stopp-Taste drücken und gedrückt halten, bis ein Signalton ertönt.

  • Seite 38: Bedienung Und Ergänzende Informationen

    7  Inbetriebnahme SMA Solar Technology AG 7.5 Bedienung und ergänzende Informationen 7.5.1 In den Installateurmodus wechseln Im Installateurmodus haben Sie Zugriff auf eine reduzierte Anzahl von Parametern für die Konfiguration und Betrieb des Inselnetzsystems. Die Parameter für Multicluster-Systeme sind nur im Expertenmodus verfügbar.

  • Seite 39: Sma Grid Guard-Code Eingeben

    7  Inbetriebnahme 7.5.3 SMA Grid Guard-Code eingeben Je nach Konfiguration sind sicherheitsrelevante Parameter durch den SMA Grid Guard-Code gegen Veränderung geschützt. Durch Eingabe des SMA Grid Guard-Code können Sie die Parameter entsperren. Vorgehen: 1. SMA Service Line kontaktieren und persönlichen SMA Grid Guard-Code beantragen.

  • Seite 40: Technische Daten

    8  Technische Daten SMA Solar Technology AG 8 Technische Daten 8.1 Sunny Island 6.0H AC-Anschluss für Inselnetz Bemessungsleistung 4 600 W Maximale AC-Leistung 12 000 W AC-Leistung bei 25 °C für 30 Minuten 6 000 W AC-Leistung bei 25 °C für 5 Minuten 6 800 W AC-Leistung bei 25 °C für 1 Minute 7 500 W Maximale AC-Leistung bei 25 °C für 3 s 11 000 W...

  • Seite 41: Ac-Anschluss Für Öffentliches Stromnetz Und Generator

    SMA Solar Technology AG 8  Technische Daten AC-Anschluss für öffentliches Stromnetz und Generator Maximale AC-Leistung 11 500 W Bemessungsspannung 230 V AC-Spannungsbereich 172,5 V … 264,5 V Bemessungsfrequenz 50 Hz Zulässiger Frequenzbereich 40 Hz … 70 Hz Maximaler AC-Strom 50 A Maximaler AC-Strom bei Eigenverbrauchsoptimierung 20 A Maximale AC-Leistung bei Eigenverbrauchsoptimierung...

  • Seite 42: Geräuschemission

    8  Technische Daten SMA Solar Technology AG Wirkungsgrad Maximaler Wirkungsgrad 95 % Europäischer Wirkungsgrad 93,4 % Wirkungsgradverlauf Abbildung 9: Wirkungsgradkurve Ausgangsleistung ⁄ Bemessungsleistung Wirkungsgrad 100 % 93,1 % 75 % 93,9 % 50 % 94,5 % 30 % 94,2 % 20 % 93,5 % 10 % 90,0 % 5 % 81,2 % Verbrauch Verbrauch im Standby ˂  4 W Verbrauch im Leerlauf und Entladebetrieb ohne SRC-20 ˂...

  • Seite 43: Schutzeinrichtungen

    SMA Solar Technology AG 8  Technische Daten Netzform TN-C-System geeignet TN-S-System geeignet TN-C-S-System geeignet TT-Netz geeignet Schutzeinrichtungen AC-Kurzschluss AC-Überlast DC-Verpolungsschutz nicht vorhanden Batterietiefentladung Übertemperatur Überspannungskategorie nach IEC 60664-1 Ausstattung Anzahl Taster Anzahl LEDs 3 Duo-Farb-LEDs Display externes Display SRC-20 Anzahl Schnittstellensteckplätze...

  • Seite 44: Dc-Lastbegrenzungskurve

    8  Technische Daten SMA Solar Technology AG DC-Lastbegrenzungskurve Abbildung 10: DC-Lastbegrenzungskurve der Multifunktionsrelais 1 und 2 Allgemeine Daten Breite x Höhe x Tiefe 467 mm x 612 mm x 242 mm Gewicht 63 kg Betriebstemperaturbereich − 25 °C … +60 °C Lagerungstemperaturbereich − 25 °C … +70 °C Luftfeuchtigkeit 0 % … 100 % Maximale Einsatzhöhe über NHN 3 000 m...

  • Seite 45: Zubehör

    SMA Solar Technology AG 9  Zubehör 9 Zubehör In der folgenden Übersicht finden Sie die entsprechenden Zubehör- und Ersatzteile zu Ihrem Produkt. Bei Bedarf können Sie diese bei SMA Solar Technology AG oder Ihrem Fachhändler bestellen. Bezeichnung Kurzbeschreibung SMA Bestellnummer Batfuse-B.01 (160 A)

  • Seite 46: Kontakt

    10  Kontakt SMA Solar Technology AG 10 Kontakt Bei technischen Problemen mit unseren Produkten wenden Sie sich an die SMA Service Line. Wir benötigen die folgenden Daten, um Ihnen gezielt helfen zu können: • Typ des Sunny Island • Seriennummer des Sunny Island •...
