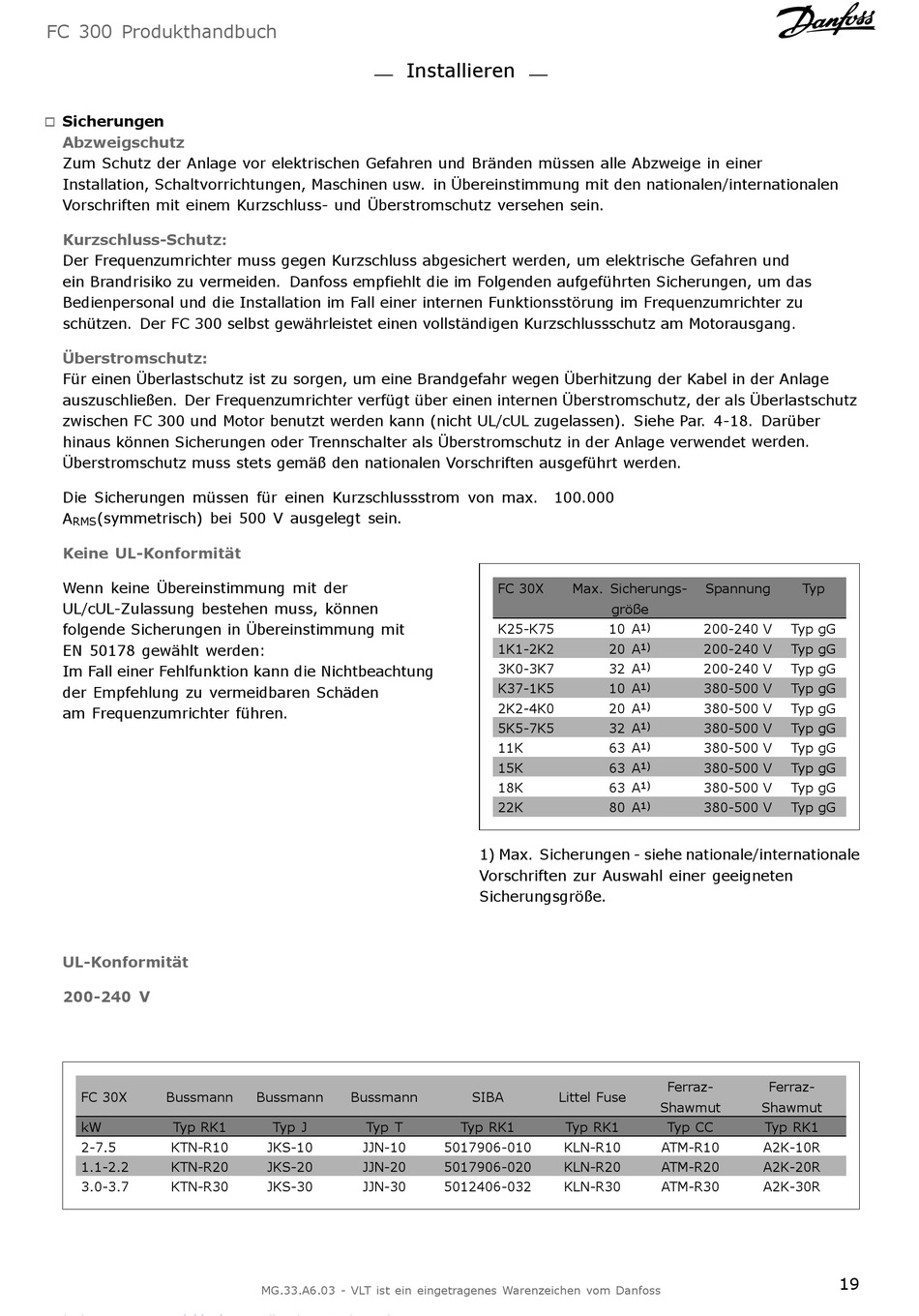

FC 300 Produkthandbuch

Sicherungen

"
Abzweigschutz
Zum Schutz der Anlage vor elektrischen Gefahren und Bränden müssen alle Abzweige in einer
Installation, Schaltvorrichtungen, Maschinen usw. in Übereinstimmung mit den nationalen/internationalen
Vorschriften mit einem Kurzschluss- und Überstromschutz versehen sein.
Kurzschluss-Schutz:
Der Frequenzumrichter muss gegen Kurzschluss abgesichert werden, um elektrische Gefahren und
ein Brandrisiko zu vermeiden. Danfoss empfiehlt die im Folgenden aufgeführten Sicherungen, um das
Bedienpersonal und die Installation im Fall einer internen Funktionsstörung im Frequenzumrichter zu
schützen. Der FC 300 selbst gewährleistet einen vollständigen Kurzschlussschutz am Motorausgang.
Überstromschutz:
Für einen Überlastschutz ist zu sorgen, um eine Brandgefahr wegen Überhitzung der Kabel in der Anlage
auszuschließen. Der Frequenzumrichter verfügt über einen internen Überstromschutz, der als Überlastschutz
zwischen FC 300 und Motor benutzt werden kann (nicht UL/cUL zugelassen). Siehe Par. 4-18. Darüber
hinaus können Sicherungen oder Trennschalter als Überstromschutz in der Anlage verwendet werden.
Überstromschutz muss stets gemäß den nationalen Vorschriften ausgeführt werden.
Die Sicherungen müssen für einen Kurzschlussstrom von max.
A (symmetrisch) bei 500 V ausgelegt sein.
RMS
Keine UL-Konformität
Wenn keine Übereinstimmung mit der
UL/cUL-Zulassung bestehen muss, können
folgende Sicherungen in Übereinstimmung mit
EN 50178 gewählt werden:
Im Fall einer Fehlfunktion kann die Nichtbeachtung
der Empfehlung zu vermeidbaren Schäden
am Frequenzumrichter führen.
UL-Konformität
200-240 V
FC 30X Bussmann
kW Typ RK1
2-7.5 KTN-R10
1.1-2.2 KTN-R20
3.0-3.7 KTN-R30
Installieren
Bussmann Bussmann
Typ J Typ T
JKS-10 JJN-10
JKS-20 JJN-20
JKS-30 JJN-30
MG.33.A6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
100.000
FC 30X Max. Sicherungs-
größe
K25-K75 10 A
1K1-2K2 20 A
3K0-3K7 32 A
K37-1K5 10 A
2K2-4K0 20 A
5K5-7K5 32 A
11K 63 A
15K 63 A
18K 63 A
22K 80 A
1) Max. Sicherungen - siehe nationale/internationale
Vorschriften zur Auswahl einer geeigneten
Sicherungsgröße.
SIBA Littel Fuse
Typ RK1 Typ RK1
5017906-010 KLN-R10
5017906-020 KLN-R20
5012406-032 KLN-R30
Spannung Typ
1) 200-240 V Typ gG
1) 200-240 V Typ gG
1) 200-240 V Typ gG
1) 380-500 V Typ gG
1) 380-500 V Typ gG
1) 380-500 V Typ gG
1) 380-500 V Typ gG
1) 380-500 V Typ gG
1) 380-500 V Typ gG
1) 380-500 V Typ gG
Ferraz- Ferraz-
Shawmut Shawmut
Typ CC Typ RK1
ATM-R10 A2K-10R
ATM-R20 A2K-20R
ATM-R30 A2K-30R
19
