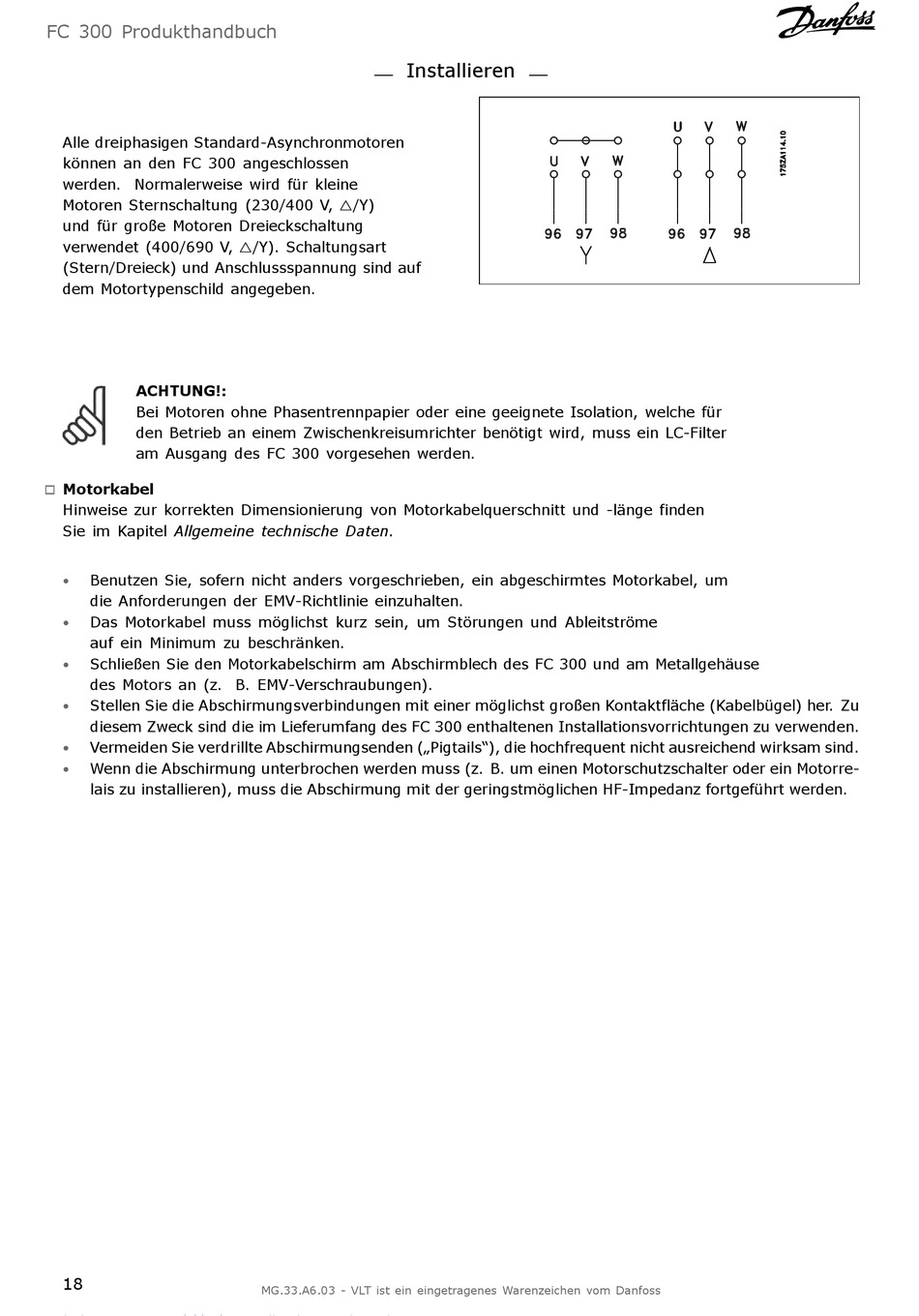

FC 300 Produkthandbuch
Alle dreiphasigen Standard-Asynchronmotoren
können an den FC 300 angeschlossen
werden. Normalerweise wird für kleine
Motoren Sternschaltung (230/400 V,
und für große Motoren Dreieckschaltung
verwendet (400/690 V,
(Stern/Dreieck) und Anschlussspannung sind auf
dem Motortypenschild angegeben.
ACHTUNG!:
Bei Motoren ohne Phasentrennpapier oder eine geeignete Isolation, welche für
den Betrieb an einem Zwischenkreisumrichter benötigt wird, muss ein LC-Filter
am Ausgang des FC 300 vorgesehen werden.

Motorkabel

"
Hinweise zur korrekten Dimensionierung von Motorkabelquerschnitt und -länge finden
Sie im Kapitel Allgemeine technische Daten.
• Benutzen Sie, sofern nicht anders vorgeschrieben, ein abgeschirmtes Motorkabel, um
die Anforderungen der EMV-Richtlinie einzuhalten.
Das Motorkabel muss möglichst kurz sein, um Störungen und Ableitströme
•
auf ein Minimum zu beschränken.
Schließen Sie den Motorkabelschirm am Abschirmblech des FC 300 und am Metallgehäuse
•
des Motors an (z. B. EMV-Verschraubungen).
Stellen Sie die Abschirmungsverbindungen mit einer möglichst großen Kontaktfläche (Kabelbügel) her. Zu
•
diesem Zweck sind die im Lieferumfang des FC 300 enthaltenen Installationsvorrichtungen zu verwenden.
• Vermeiden Sie verdrillte Abschirmungsenden („Pigtails"), die hochfrequent nicht ausreichend wirksam sind.
Wenn die Abschirmung unterbrochen werden muss (z. B. um einen Motorschutzschalter oder ein Motorre-
•
lais zu installieren), muss die Abschirmung mit der geringstmöglichen HF-Impedanz fortgeführt werden.
18
Installieren
/Y)
/Y). Schaltungsart
