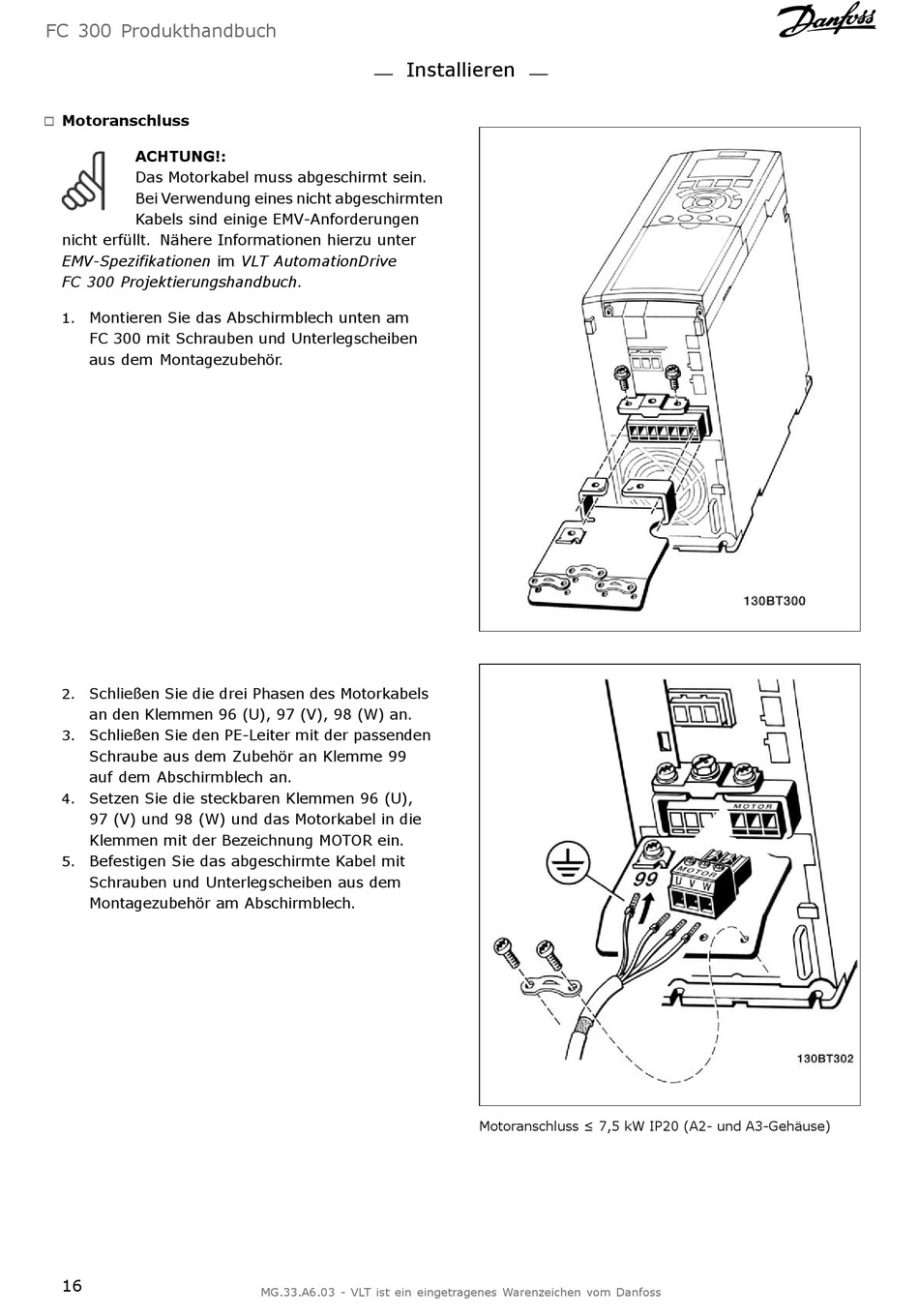

Motoranschluss

"
ACHTUNG!:
Das Motorkabel muss abgeschirmt sein.
Bei Verwendung eines nicht abgeschirmten
Kabels sind einige EMV-Anforderungen
nicht erfüllt. Nähere Informationen hierzu unter
EMV-Spezifikationen im VLT AutomationDrive
FC 300 Projektierungshandbuch.
1. Montieren Sie das Abschirmblech unten am
FC 300 mit Schrauben und Unterlegscheiben
aus dem Montagezubehör.
Schließen Sie die drei Phasen des Motorkabels
2.
an den Klemmen 96 (U), 97 (V), 98 (W) an.
Schließen Sie den PE-Leiter mit der passenden
3.
Schraube aus dem Zubehör an Klemme 99
auf dem Abschirmblech an.
Setzen Sie die steckbaren Klemmen 96 (U),
4.
97 (V) und 98 (W) und das Motorkabel in die
Klemmen mit der Bezeichnung MOTOR ein.
Befestigen Sie das abgeschirmte Kabel mit
5.
Schrauben und Unterlegscheiben aus dem
Montagezubehör am Abschirmblech.
16
Installieren
MG.33.A6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Motoranschluss ≤ 7,5 kW IP20 (A2- und A3-Gehäuse)
