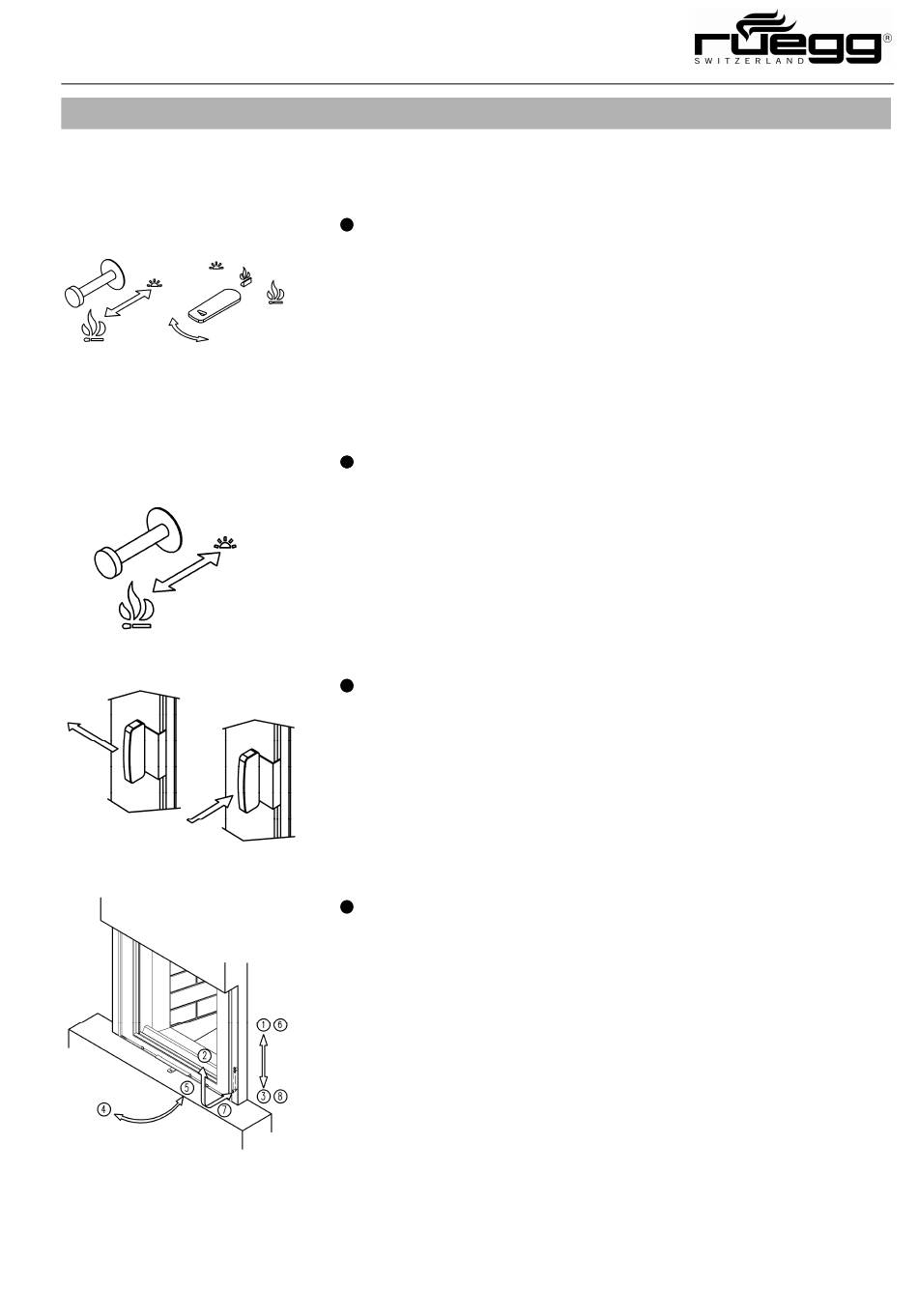

4. Bedienungselemente und deren Bedienung

Die Geräteserie «MERKUR, MARS, JUPITER, URANUS, VENUS, NEPTUN» zeich-
net sich durch eine äusserst einfache Bedienung aus:
Stil-Geräte
öffnen schliessen
Bedienungsanleitung
Verbrennungsluftklappe
- ziehen: Verbrennungsluftzufuhr öffnen
- stossen: Verbrennungsluftzufuhr schliessen
- nach rechts drehen: Verbrennungsluftzufuhr öffnen
- nach links drehen: Verbrennungsluftzufuhr schliessen
Achtung: Ist der Kamineinsatz in Betrieb, darf die
Verbrennungsluftklappe nie verschlossen werden!
Aussenluft-/ Frischluftklappe
Kann der Kamineinsatz auch mit geöffnetem Türe
betrieben werden, ist neben der Verbrennungsluft-
klappe noch eine zusätzliche Aussenluft-/ Frischluft-
klappe vorhanden.
Diese muss über die Dauer des offenen Betriebes
geöffnet bleiben.
Türverschluss K-Kamineinsätze
- öffnen:
- schliessen: Bei Bauart A1 wird sich die Türe
Türverschluss HK-Kamineinsätze
Türe wird nur zu Reinigungs- und Reparaturzwecken
ausgeschwenkt:
1. Türe ganz nach oben schieben
2. Den Schlossschiebergriff zu sich ziehen und nach
oben schieben bis er arretiert ist
3. Türe ganz nach unten ziehen
4. Türe ausschwenken
5. Zum schliessen die Türe an das Gerät drücken
6. Türe ganz nach oben schieben
7. Schlossschiebergriff zu sich ziehen und nach
unten drücken bis er arretiert ist
8. Türe ganz nach unten ziehen
Türgriff nach links drücken
Türe kann ausgeschwenkt werden
Selbständig schliessen
Ansonsten kann die Türe am Türgriff
in das Schloss gedrückt werden
