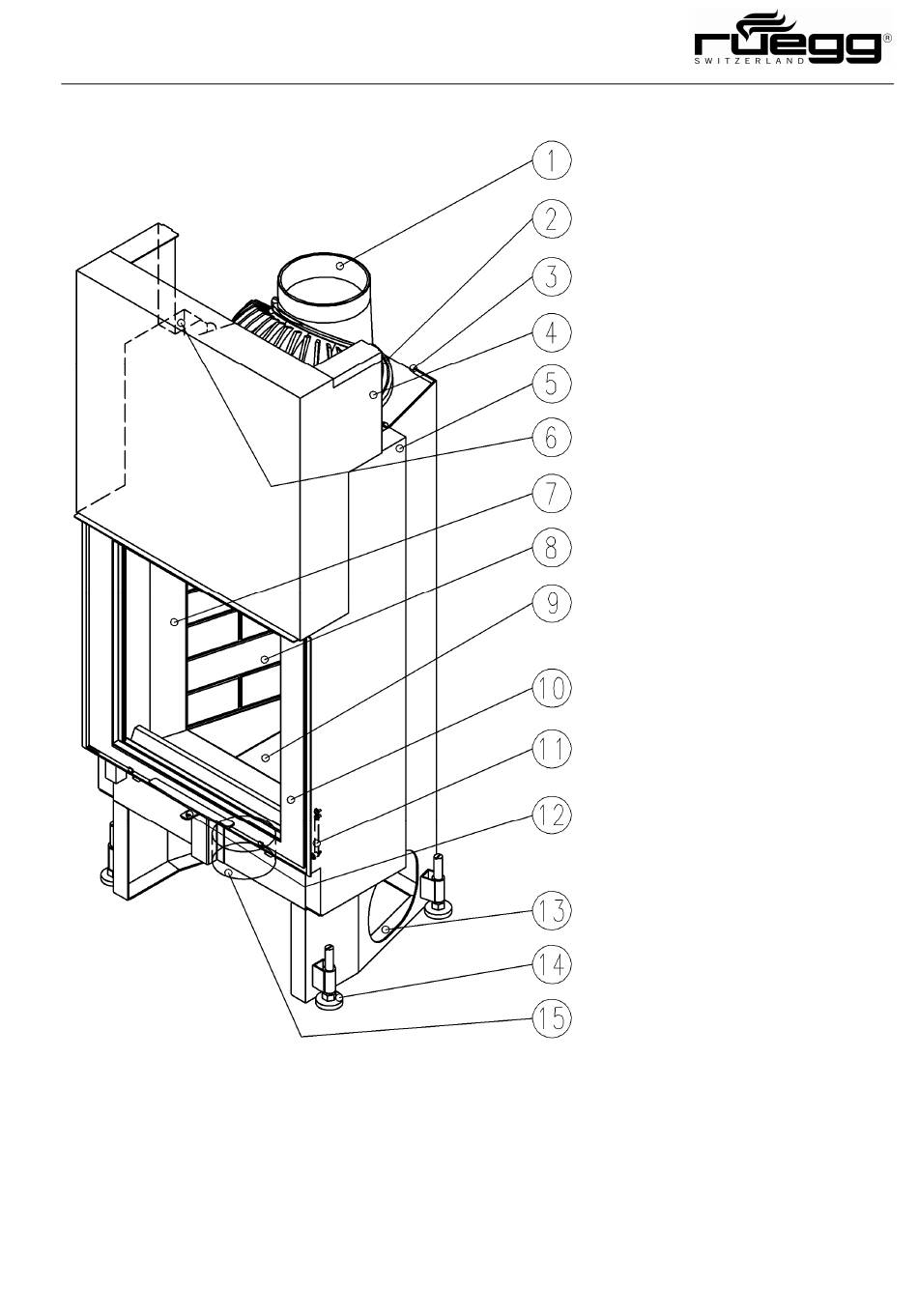

2.2. HK-Kamineinsätze (Scheibenzuggeräte)
Bedienungsanleitung
Abgasstutzen
(aus Guss)
Abgassammler-Kuppel
(aus Guss)
Feuerraummantelblech
Sturzblech
Schlosskasten
(rechte Seite)
Gegengewichtskasten
(linke Seite)
Air-wash Luftkanal
(Scheibenbespülung)
Schamotte-Feuerstelle mit
Umlenkplatte
Schamotte-Einlagestein
(austauschbar mit Gussrost und
Aschekasten – Zubehör)
Türe mit Griff
(zum Hochschieben)
Schlossschiebergriff
Griff Verbrennungsluftrege-
lung
Durchführungsöffnung
(für Aussen- /Frischluftleitung)
Stellfuss (
höhenverstellbar mit
Schalldämpfeinlage)
Anschlussstutzen Verbren-
nungsluft
