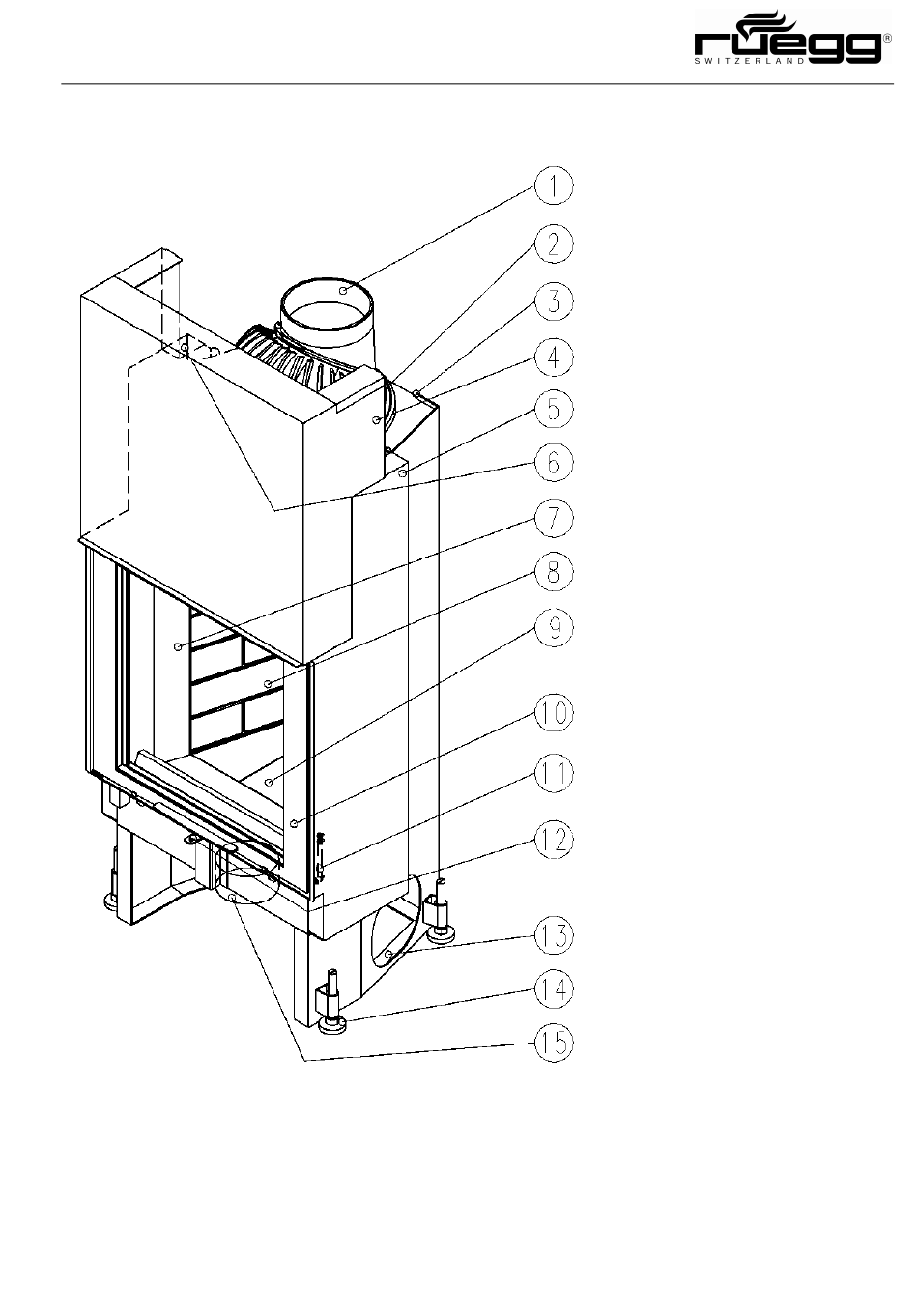

2.2. Camini ad accumulo "HK/HS" (con apertura dello sportello ad
anta+saliscendi)
Istruzioni per l'uso
Raccordo scarico dei fumi
(in ghisa)
Cupola - collettore dei gas di
scarico (in ghisa)
Lamina di rivestimento della
camera di combustione
Mantello vano porta
Mantello laterale (destro)
Vano del contrappeso
(lato sinistro)
Sistema "Air-wash"
(per mantenimento pulito del vetro)
Focolare in refrattario con
deflettore fumi
Elemento refrattario centrale
(In alternativa come accessorio:
griglia in ghisa e cassetta raccogli-
cenere)
Porta con maniglia
(apertura a saliscendi o ad anta)
Impugnatura sblocco per
apertura ad anta
Comando per la regolazione
dell'aria di combustione
Passaggio per condotto aria
esterna comburente
Piedino regolabile
(Regolabile in altezza con isolamen-
to acustico)
Raccordo per condotto aria
esterna comburente
