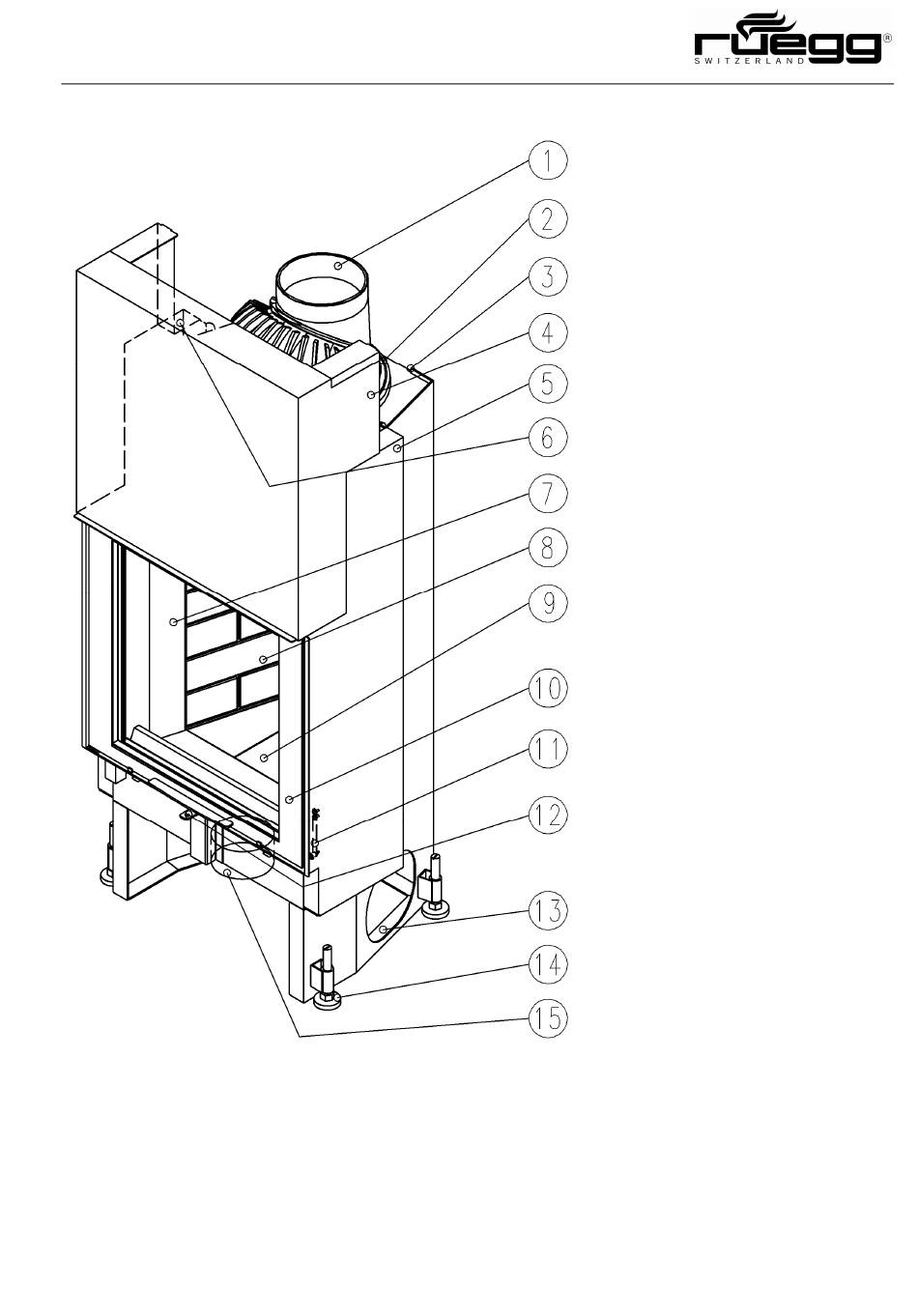

2.2. Cheminées HK (appareils pourvus d'une porte escamotable)
Mode d'emploi
Buse d'évacuation des
fumées
(en fonte)
Avaloir
(en fonte)
Enveloppe métallique du
foyer
Carénage de porte
Carénage de protection
côté serrure
(côté droit)
Carénage de protection du
contrepoids
(côté gauche)
Canal d'air pour l'Air-wash
(nettoyage de vitre)
Foyère en chamotte avec
déflecteur
Éléments en chamotte
(grille en fonte et cendrier en
option)
Porte avec poignée
(de relevage)
Curseur du syst. de ferme-
ture
Manette de réglage de l'air
de combustion
Ouverture de passage
(pour le conduit d'air extérieur /
d'air frais)
Pied
(réglable en hauteur avec
isolation acoustique)
Buse de raccordement de
l'air de combustion
