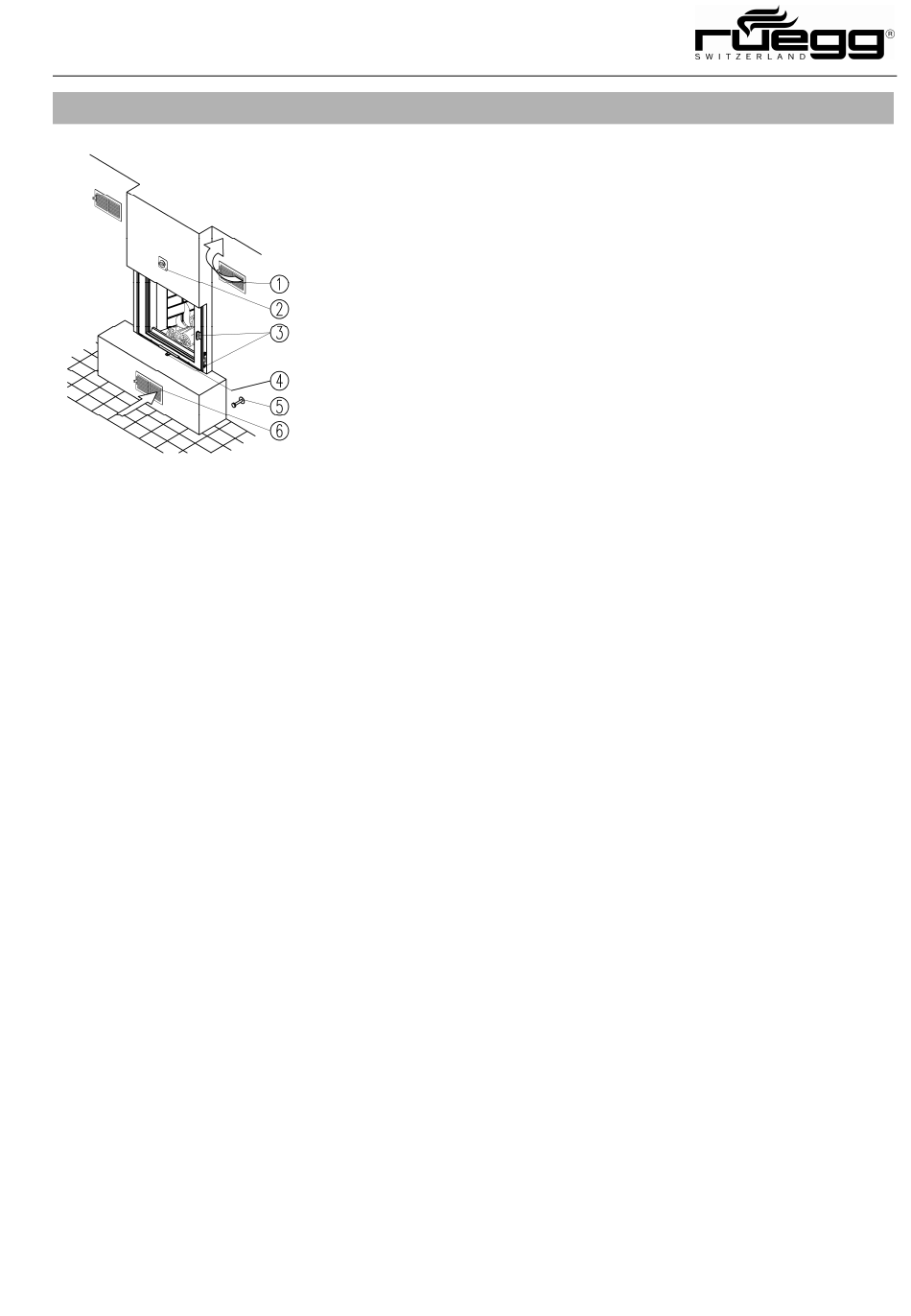

3. Eléments fonctionnels
25
Mode d'emploi
[1] Sortie d'air chaud
[2] Commande du clapet de déviation – si présent –
(sert à dévier les fumées vers un circuit céra-
mique d'échange), ou commande de clapet de
fumée
[3] Verrouillage de porte :
- foyer K : sur le côté de la porte
- foyer HK : à droite à l'arrière de la porte
[4] Manette de réglage de l'air de combustion
(clapet intégré à l'appareil)
[5] Manette de commande de l'air extérieur / d'air
frais (obligatoire pour le fonctionnement ouvert)
ou pour les appareils « Stil »
[6] Entrée d'air ambiant
