3. Funktionselemente

7
Bedienungsanleitung

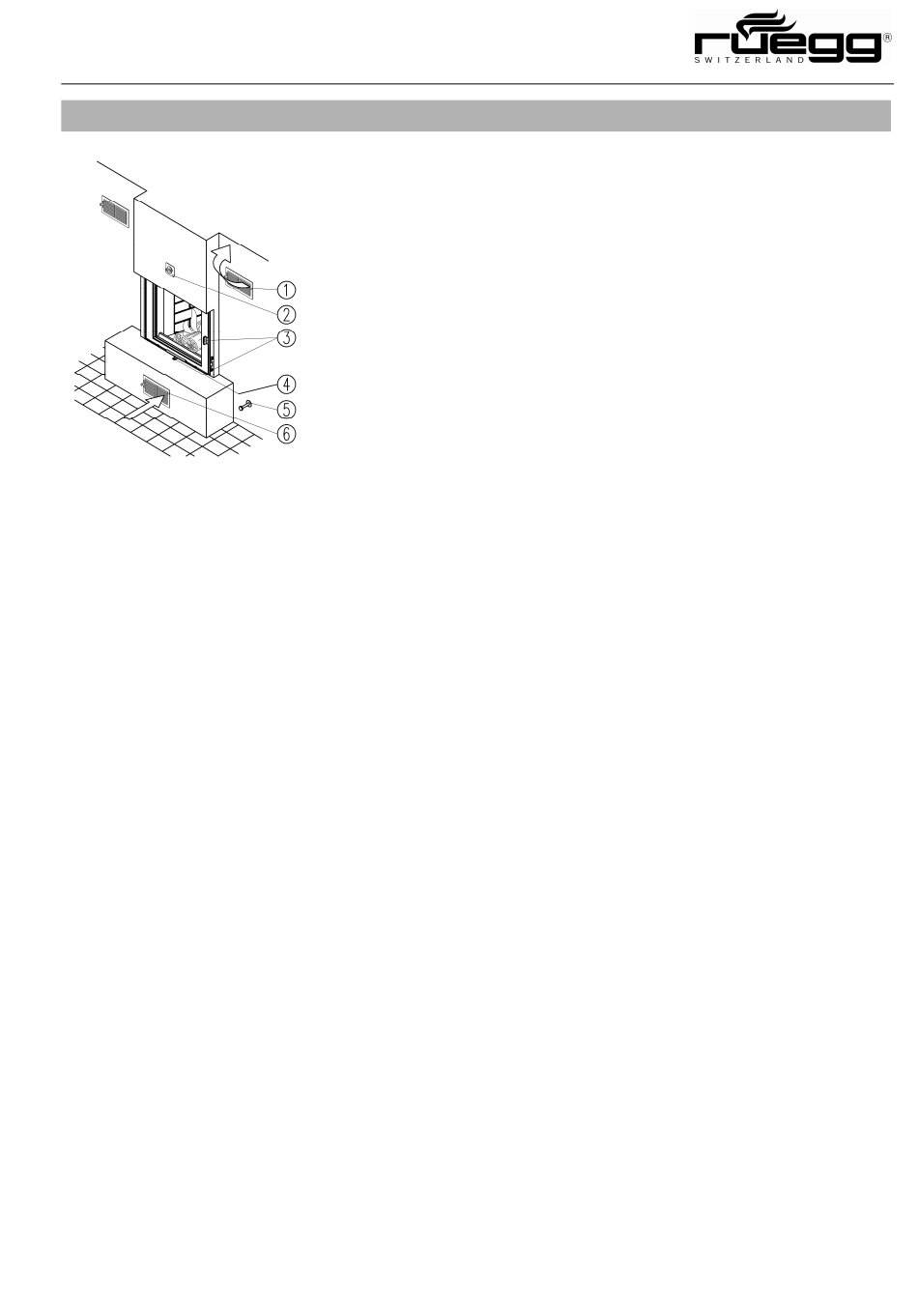

[1] Zuluft- / Warmluftaustritt
[2] Evtl. Umlenkklappe (zur Umlenkung der Heiz
gase in Nachheizflächen) oder Drosselklappe
[3] Türverschluss:
- K-Kamineinsätze: seitlich an der Tür
- HK-Kamineinsätze: rechts hinter der Tür
[4] Griff Verbrennungsluftregelung (Klappe integ-
riert im Gerät)
[5] Griff Aussenluft-/Frischluftklappe (zwingend für
den offenen Betrieb) oder für die Stil-Geräte
[6] Umluft- / Raumlufteintritt
