2. Detailbeschrieb Kamineinsätze

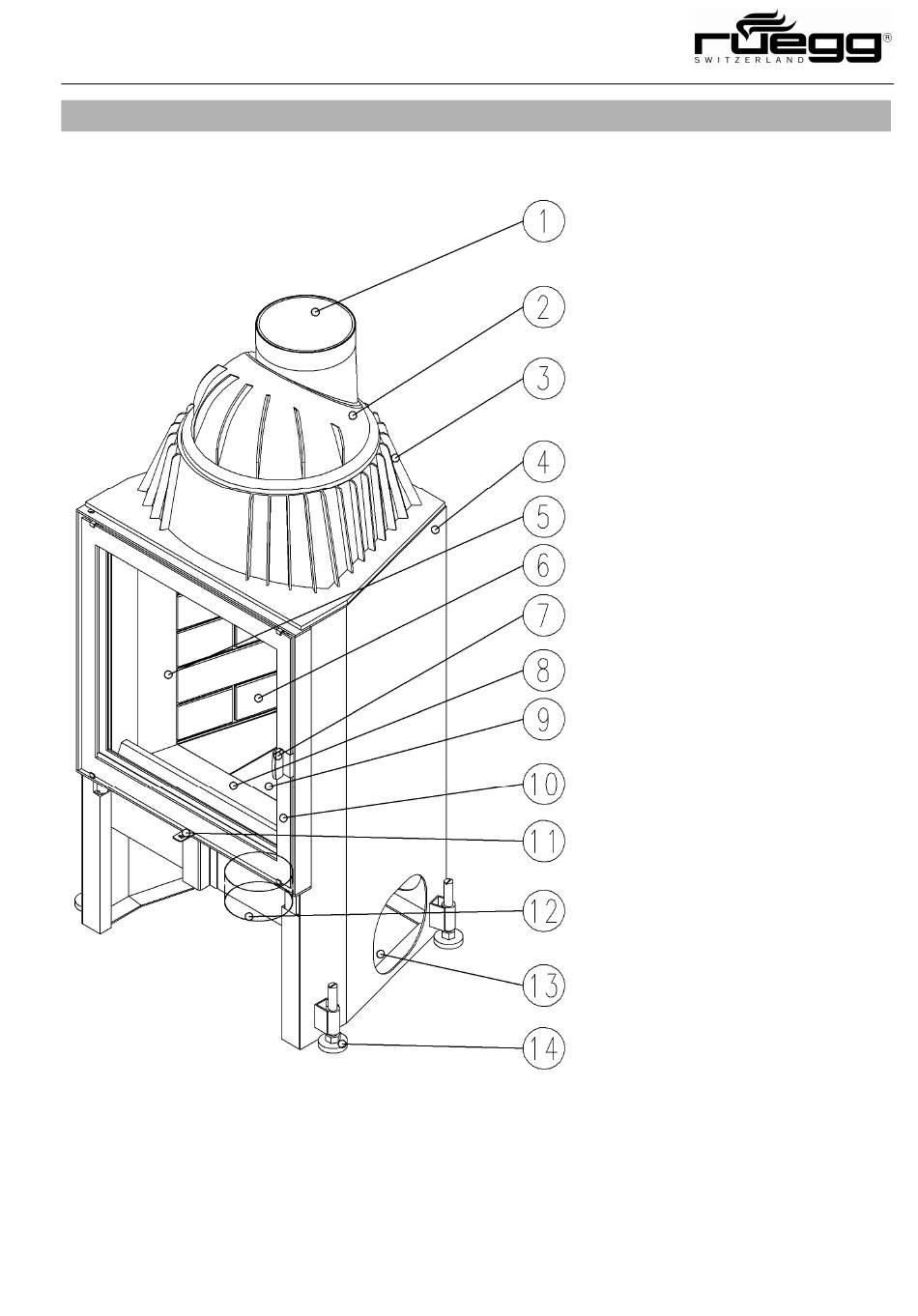

2.1. K-Kamineinsätze (Klappflügelgeräte)
5
Bedienungsanleitung
Abgasstutzen
(aus Guss)
Abgassammler-Kuppel
(aus Guss)
Abgassammler mit inte-
grierter Umlenkplatte
Feuerraum-Mantelblech
Air-wash Luftkanal
(Scheibenbespülung)
Schamotte-Feuerstelle
Türverschluss
Feuerboden-Frontstein
Schamotte-Einlagestein
(austauschbar mit Gussrost und
Aschekasten – Zubehör)
Türe
(zum seitlichen Ausklappen)
Griff Verbrennungsluftrege-
lung
Anschlussstutzen Verbren-
nungsluft
Durchführungsöffnung
(für Aussen- /Frischluftleitung)
Stellfuss
(höhenverstellbar mit Schalldämpf-
einlage)
