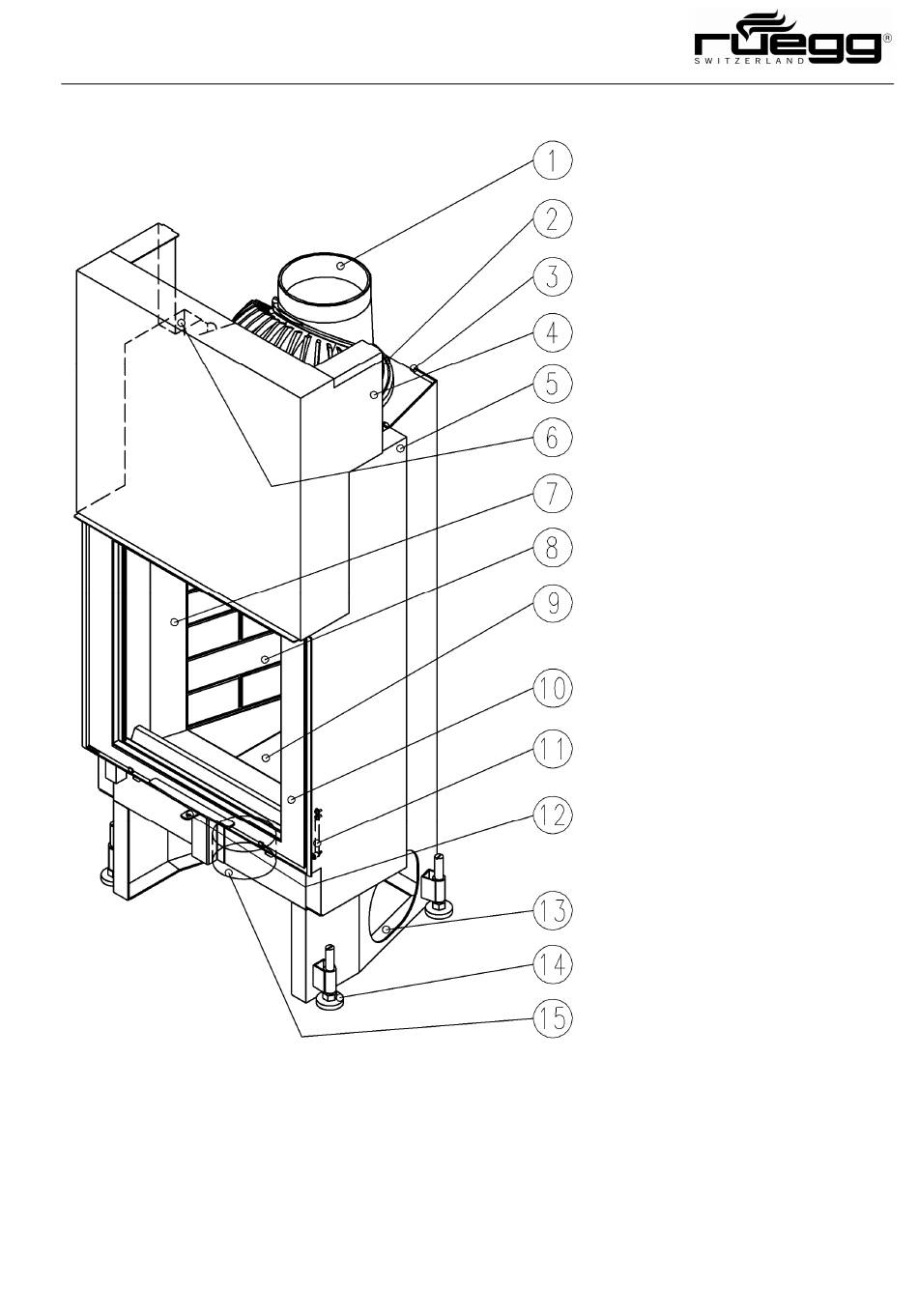

2.2. HK-inbouwhaarden (liftdeurtoestellen)
Gebruikshandleiding
Afvoerpijp
(uit gietijzer)
Rookopvangkoepel
(uit gietijzer)
Mantelplaat
verbrandingsruimte
Afschermplaat
Slotkast
(rechterkant)
Tegengewichtkast
Air-wash-luchtkanaal
(ruitspoeling)
Chamotte stookkamer met
omleidingsplaat
Chamotte bodemsteen
(vervangbaar door gietijzeren
rooster en asemmer – toebehoor)
Deur met hendel
(om omhoog te schuiven)
Schuifslotgreep
Hendel
verbrandingsluchtregeling
Doorvoeropening
(voor buiten- / verseluchtleiding)
Stelpootje
(in hoogte verstelbaar
met geluidsisolatie)
Aansluitpijp
verbrandingslucht
(linkerkant)
