4.3 Verbindungskabel/Verkabelung

Die ISD Servomotoren werden über Hybridkabel, den so
genannten Loop-Kabeln, verbunden. Die Hybridkabel
beinhalten die Versorgungsspannung von DC 300 V und
die Leitungen für die CAN-Kommunikation.
Die Loop-Kabel verbinden die Servomotoren unterei-
nander; ein Einspeisekabel stellt die Versorgung vom
Anschlusskasten zum ersten Servomotor her.
1
Failure Failure
Warning Warning
Output (300V) OK Output (300V) OK
Output (90V) OK Output (90V) OK
Stand-By Stand-By
90V_OK
300V_OK Signal Outputs
Error
Enable
300 Signal Inputs
10A
8 7

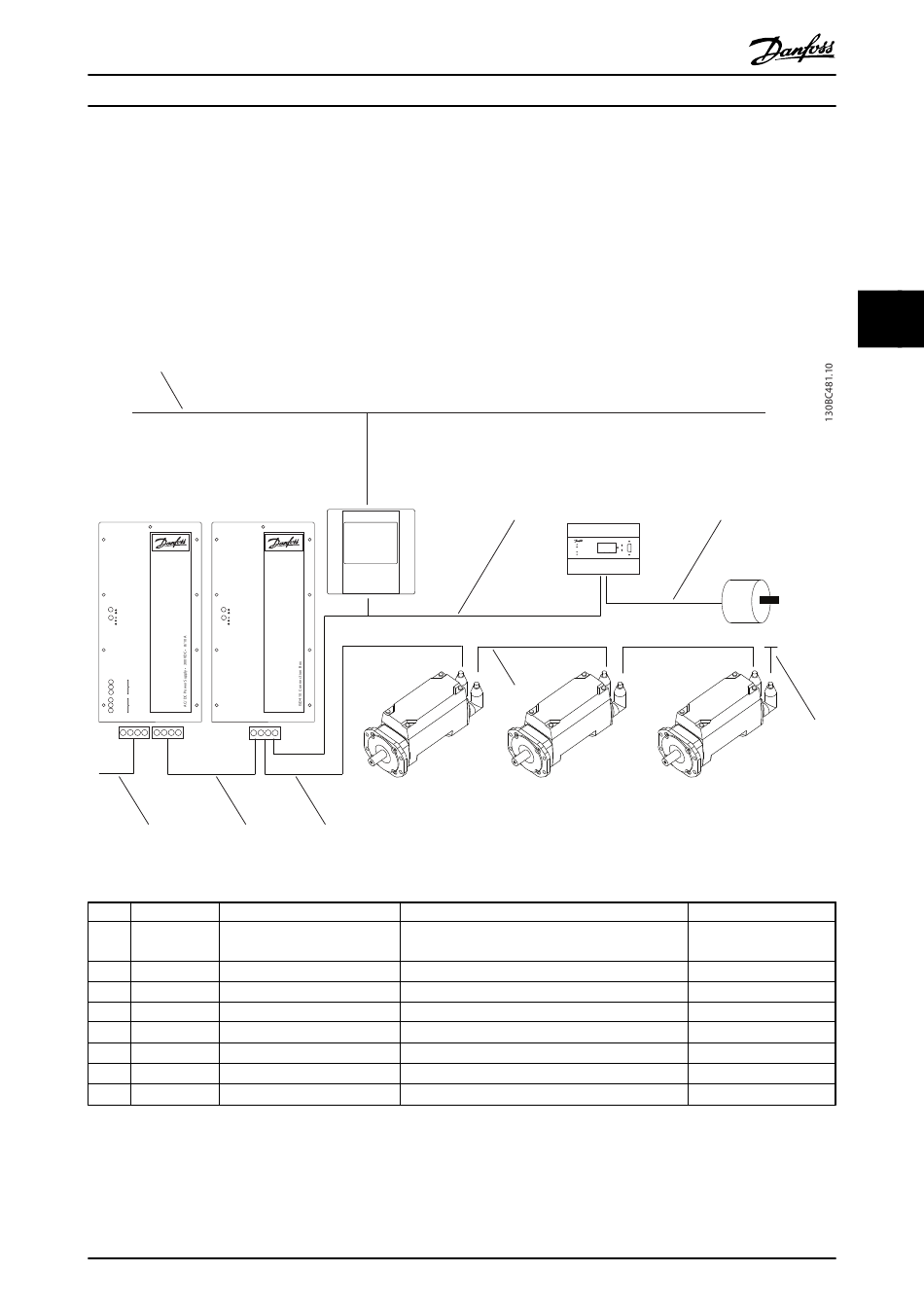

Abbildung 4.7 Verkettung (Looping) von Motoren
Anzahl Pos. Kabeltyp/Pos.
1 Ethernet Ethernet-Leitung
2 CAN-Leitung CAN-Kabel
3 Geberleitung Geberkabel
4 CAN-Abschluss Stecker mit Abschlusswiderstand –
5 Loop-Kabel Hybridkabel (DC & CAN)
6 Einspeisekabel Hybridkabel (DC & CAN)
7 DC-Kabel Einzelader
8 AC-Einspeisung Einzelader
Tabelle 4.5 Anschlusskabel
®
VLT ISD 410 Servomotor Produkthandbuch
Die Hybridkabel sind in verschiedenen Längen lieferbar
und schleppkettenfähig.
6
Kabeldurchmesser
2
4 x 2 x 0,27 mm , geschirmt und paarweise verdrillt
(CAT 5)
2
4 x 0,25 mm
4 x 0,25 mm 2
2 2
1 mm /2,5 mm
1 mm 2 /2,5 mm 2
2
1,5 mm
2
1,5 mm
®
