2.1.14. Netz- und Motoranschluss

Mit dem Frequenzumrichter können alle dreiphasigen Standard-Asynchronmotoren betrieben werden.
Der Frequenzumrichter ist für den Anschluss von Netz-/Motorkabeln mit einem maximalen Querschnitt von 4 mm
• Ein abgeschirmtes Motorkabel verwenden, um die Anforderungen der EMV-Richtlinie einzuhalten. Kabel an Abschirmblech und Metall am Motor
anschließen.
• Das Motorkabel muss möglichst kurz sein, um Störungen und Ableitströme auf ein Minimum zu beschränken.
Weitere Informationen zur Montage des Abschirmblechs enthält die Anleitung MI.02.BX.YY.
1. Schritt: Zuerst die Erdleitungen an der Erdungsklemme anschließen.
2. Schritt: Leiter der Netzversorgung in Klemmen L1/L, L2 und L3/N (3
Phasen) oder L1/L und L3/N (1 Phase) stecken und festziehen.
3. Schritt: Motorleitungen an Klemmen U, V und W anschließen.
2.1.15. Steuerklemmen
Der Anschluss der Steuerklemmen befindet sich hinter der unteren Ab-
deckung an der Vorderseite des Frequenzumrichters. Entfernen Sie diese
Klemmenabdeckung mithilfe eines Schraubendrehers.

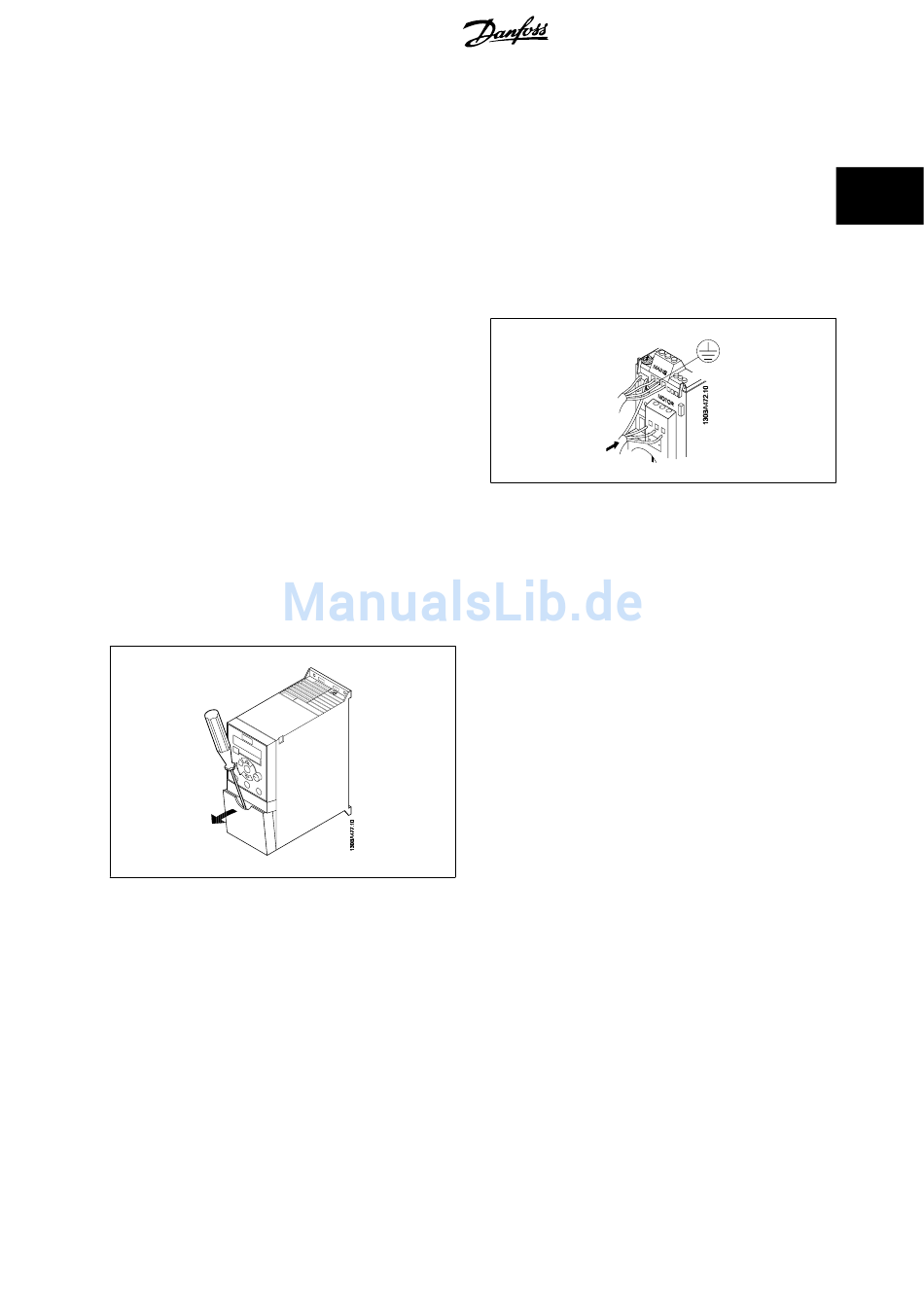

Illustration 2.3: Entfernen der Klemmenabdeckung
Illustration 2.2: Befestigung von Erd-, Netz- und Motorkabeln.
®
MG.02.B4.83 - VLT is a registered Danfoss trademark
2. Kurzanleitung
2 (10 AWG) ausgelegt.
