1.3.6 Netz- und Motoranschluss

Mit dem Frequenzumrichter können alle dreiphasigen Standard-Asynchronmotoren betrieben werden.
Der Frequenzumrichter ist für den Anschluss von Netz-/Motorkabeln mit einem maximalen Querschnitt von 4 mm
AWG) (M1, M2 und M3) und mit einem maximalen Querschnitt von 16 mm
• Ein abgeschirmtes Motorkabel verwenden, um die Anforderungen der EMV-Richtlinie einzuhalten. Kabel an
Abschirmblech und Metall am Motor anschließen.
• Das Motorkabel muss möglichst kurz sein, um Störungen und Ableitströme auf ein Minimum zu beschränken.
• Weitere Informationen zur Montage des Abschirmblechs enthält die Anleitung MI.02.BX.YY.
• Siehe dazu auch EMV-gerechte Installation im Produkthandbuch MG.02.AX.YY.
1. Schritt: Zuerst die Erdleitungen an der Erdungsklem-
me anschließen.
2. Schritt: Motorleitungen an Klemmen U, V und W an-
schließen.
3. Schritt: Leiter der Netzversorgung in Klemmen L1/L,
L2 und
L3/N (3 Phasen) oder L1/L und L3/N (1 Phase) stecken
und festziehen.
1.3.7 Steuerklemmen
Der Anschluss der Steuerklemmen befindet sich hinter
der unteren Abdeckung an der Vorderseite des Frequen-
zumrichters. Entfernen Sie diese Klemmenabdeckung
mithilfe eines Schraubendrehers.
Auf der Rückseite der Klemmenabdeckung
befindet sich ein Überblick über die Steuer-
klemmen und Schalter.
Die Schalter dürfen nur betätigt werden,
wenn der Frequenzumrichter spannungsfrei
geschaltet ist.
Der Parameter 6-19 muss entsprechend der
Position des Schalters 4 eingestellt werden.
Schalter 1: *AUS = PNP-Klemmen 29
EIN = NPN-Klemmen 29
Schalter 2: *AUS = PNP-Klemme 18, 19, 27 und 33
EIN = NPN-Klemme 18,19, 27 und 33
Schalter 3: Ohne Funktion
Schalter 4: *AUS = Klemme 53 0 - 10 V
EIN = Klemme 53 0/4 - 20 mA
* = Werkseinstellung
Tabelle 1.4: Einstellungen für Schalter S200 1-4
®
MG.02.B5.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
2
(6 AWG) (M4 und M5) ausgelegt.

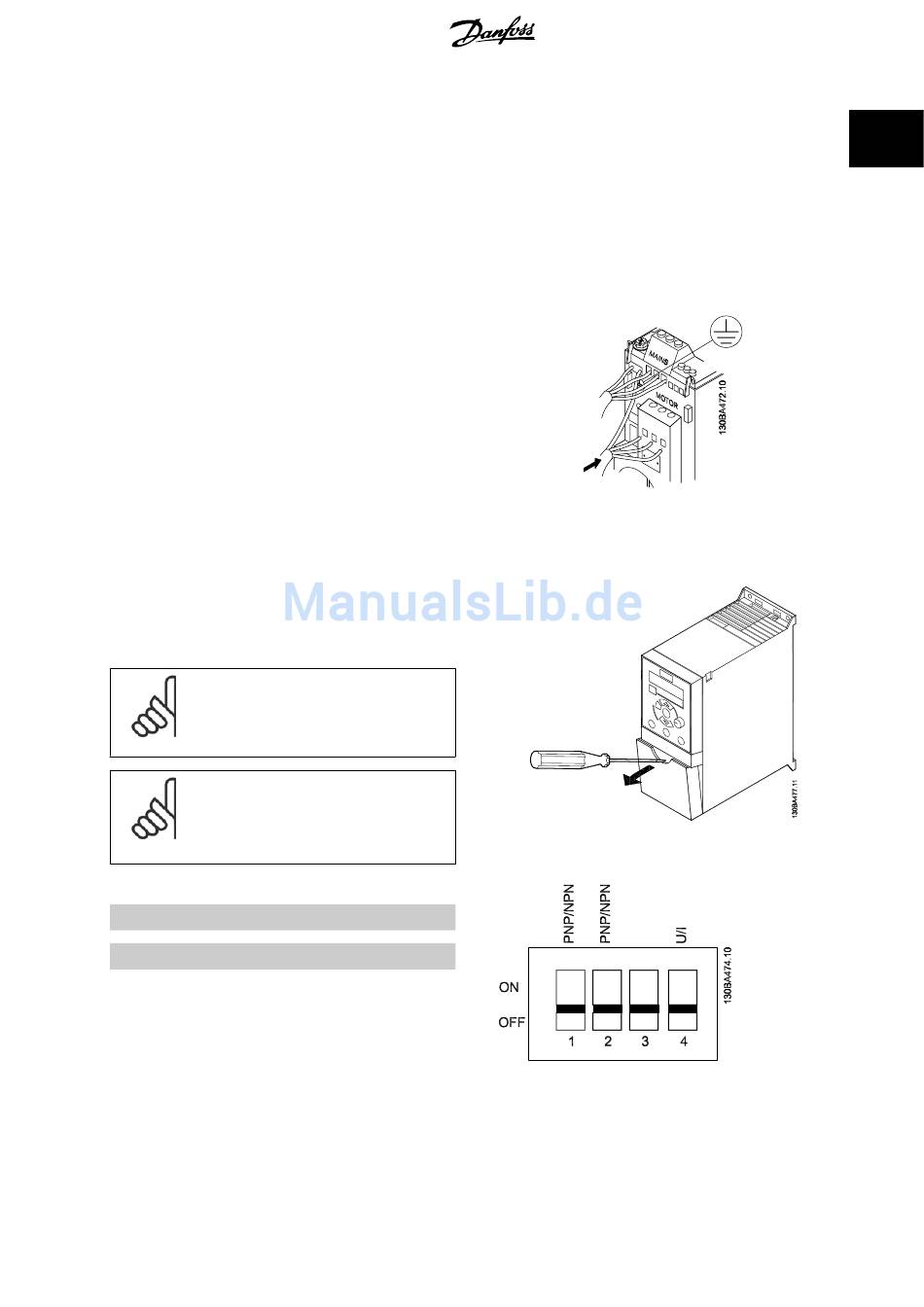

Abbildung 1.2: Befestigung von Erd-, Netz- und Motorkabeln.
Abbildung 1.3: Entfernen der Klemmenabdeckung
Abbildung 1.4: Schalter S200 1-4
