Installations- und Betriebsanleitung OIL-Check 400
4.5.2 Anschluss an das Druckluftsystem
Nachdem Sie die entsprechende Art der Probenahme ausgewählt haben, gehen Sie für
den Anschluss des Messgerätes an das Druckluftnetz wie folgt vor:
1.
Schliessen Sie das Messgerät fachgerecht an die Druckluftleitung an.
2.
Prüfen Sie die Einhaltung der Sicherheitshinweise für die Umgebungsbedingungen.
Siehe Kapitel „Montage"
3.
Prüfen Sie die Einhaltung der Sicherheitshinweise über die Qualität der Druckluft.
Siehe Kapitel „Montage"
4.
Prüfen Sie die Einhaltung der Sicherheitshinweise für die Qualität der Verbindungs-
Komponenten. Siehe Kapitel „Montage"
5.

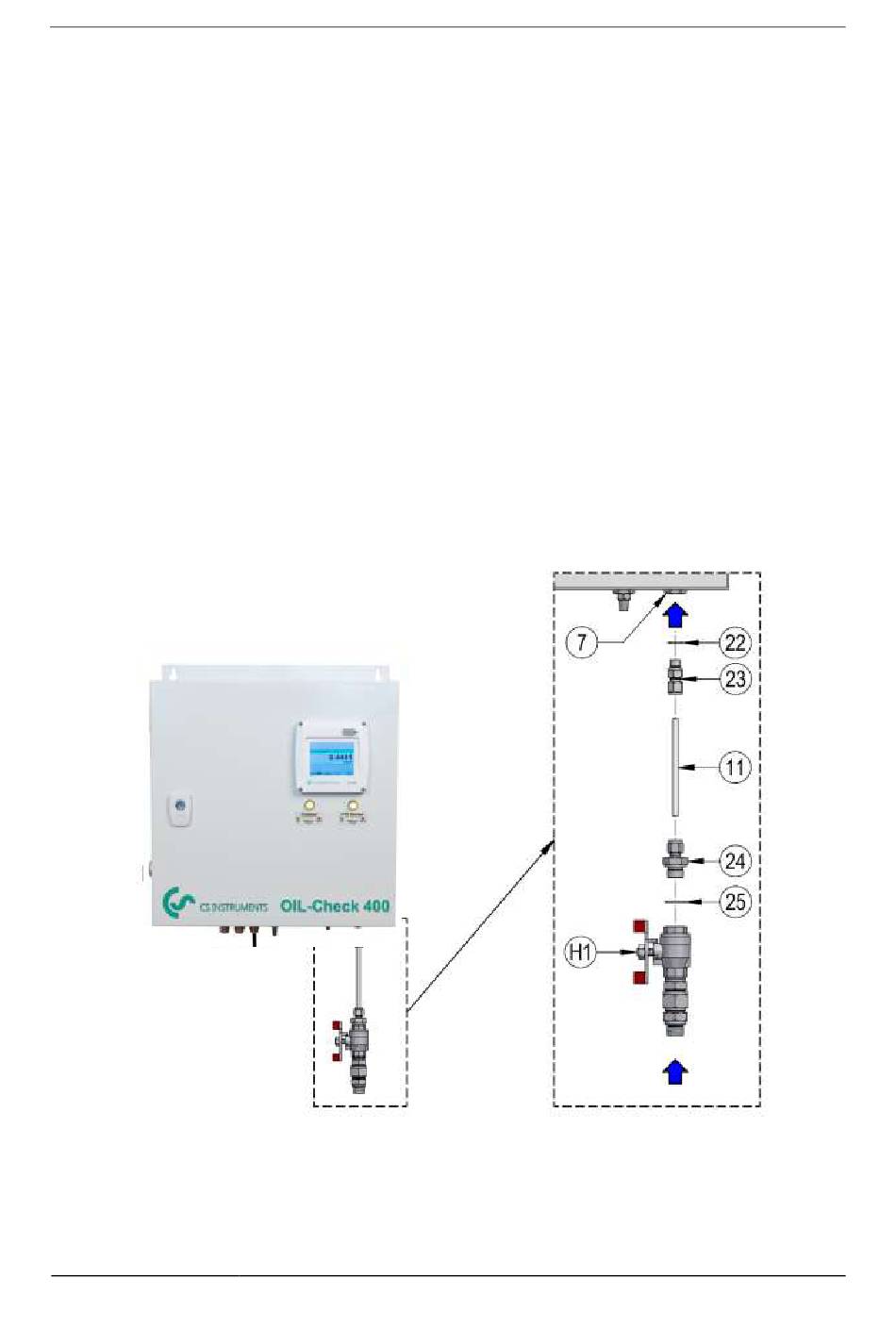

Es wird folgende Verbindung zwischen dem Absperrkugelhahn Pos. H1 und dem
Druckluft-EINTRITT Pos. 7 des Messgeräts empfohlen:
V1.1
39 / 80
