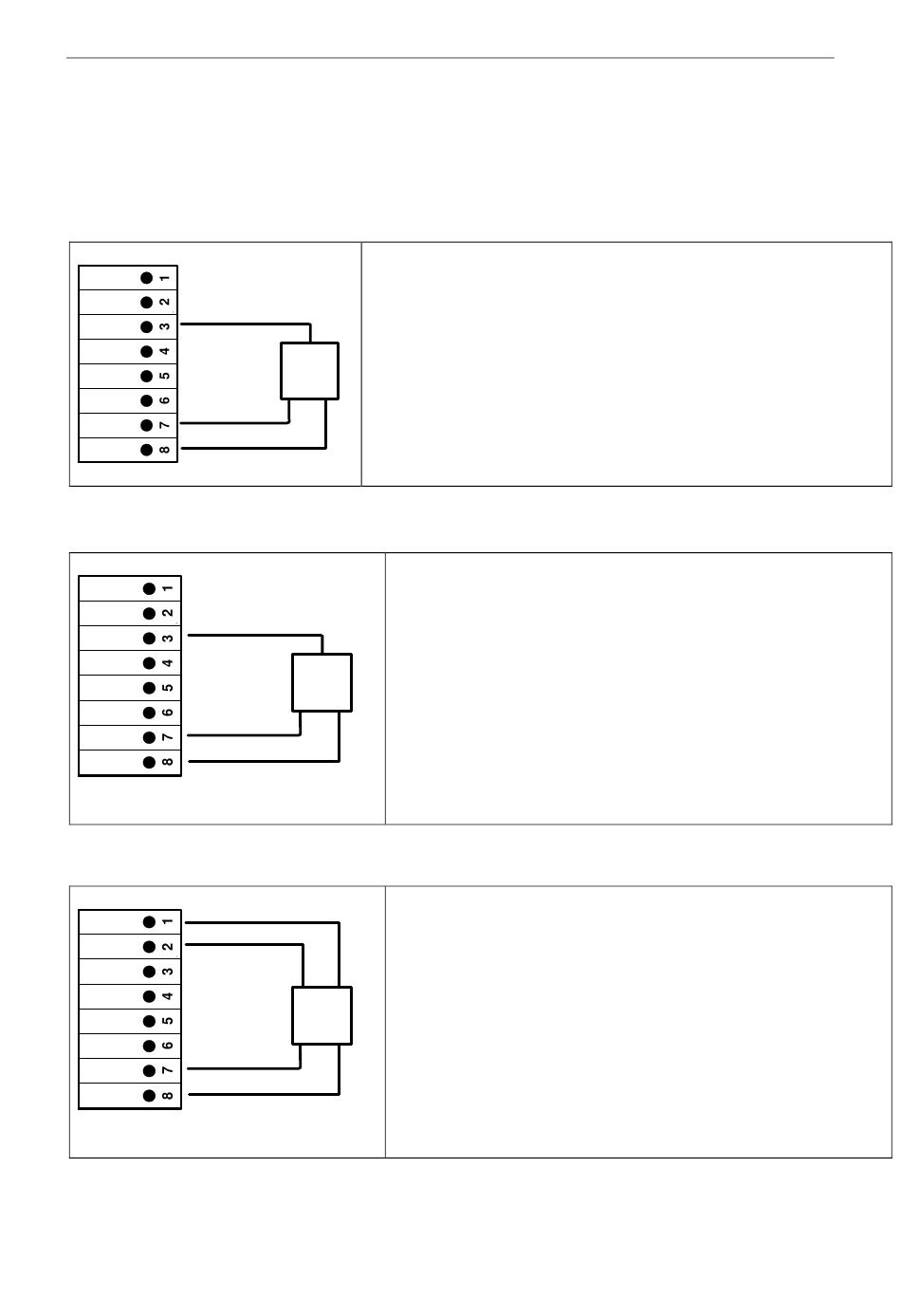

Anschluss CS Taupunktsensoren Serie FA 415/FA 300

+ RS485
- RS485
SDI
SDI
Grün
Analog IN +
Analog IN -
I (500µA)
+VB 24Vdc
Blau
-VB GND
Rot
6.3

Anschluss CS Verbrauchs-/Taupunktsensoren Serie FA/VA 400

+ RS485
- RS485
SDI
Grün
Analog IN +
Analog IN -
I (500µA)
+VB 24Vdc
Blau
-VB GND
Rot
6.4

Anschluss CS Verbrauchs-/Taupunktsensoren Serie FA/VA 5xx

+ RS485
Weiss / White
- RS485
Braun / Brown
SDI
Analog IN +
Analog IN -
I (500µA)
Blau / Blue
+VB 24Vdc
Rot / Red
-VB GND
PI 500
FA 300
1
FA 415
Sensor
3 2
Die digitale Datenübertragung zwischen PI 500 und den Taupunkt-
-
+
sensoren FA 415 und FA 300 erfolgt über die SDI Busleitung.
SDI
FA 410
FA 400
1
VA 400
Sensor
VA 420
3 2
-
+
Die digitale Datenübertragung zwischen PI 500 und den Sensoren
FA 410/400 und VA 400/420 erfolgt über die SDI Busleitung.
FA 510
FA 500
2
4
VA 500
Sensor
VA 520
1 3
-
+
Die digitale Datenübertragung zwischen DS 400 und den Sensoren
FA 500/ FA 510 und VA 500/520 erfolgt über RS 485 (Modbus).
