BEDIENUNGSANLEITUNG
FA 400
FA 400
Feuchtemessgeräte mit Display und Alarm zur Messung des
Drucktaupunktes und Atmosphären-Taupunktes in
unterschiedlichsten Anwendungen:
- Druckluftanlagen (Kälte-/Adsorptionstrockner)
- Granulattrockner
- medizinische Gase
- nicht korrosive Gase, z. B. Stickstoff
V4-02-2011
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für CS Instruments FA 400
Inhaltszusammenfassung für CS Instruments FA 400
- Seite 1 BEDIENUNGSANLEITUNG FA 400 FA 400 Feuchtemessgeräte mit Display und Alarm zur Messung des Drucktaupunktes und Atmosphären-Taupunktes in unterschiedlichsten Anwendungen: - Druckluftanlagen (Kälte-/Adsorptionstrockner) - Granulattrockner - medizinische Gase - nicht korrosive Gase, z. B. Stickstoff V4-02-2011...
-
Seite 2: Inhaltsverzeichnis
FUNKTIONEN Seite Vorwort Sicherheitshinweis Beschreibung Technische Daten Geräteabbildung / Geräteabmessung Displaybedienung Kalibrierung/Justage Garantie Bestelldaten Notizen Kontakt VORWORT Liebe Kundin, lieber Kunde, Jedes Jahr kaufen tausende Kunden unsere hochwertigen Produkte. Dafür sprechen gute Gründe: Bei uns stimmt das Preis-/Leistungsverhältnis. Zuverlässige Qualität zum fairen Preis. -
Seite 3: Sicherheitshinweis

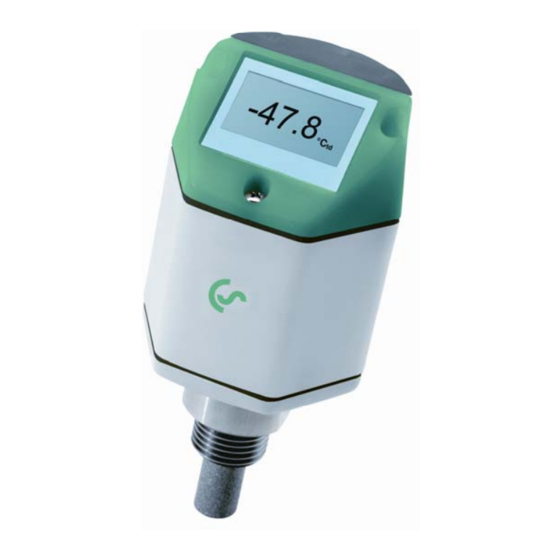

Wichtig: Vor der Installation kurz Druckluft abströmen lassen, um Kondensat und Partikel zu entfernen. Verhindert die Verschmutzung des FA 400. Stehende Luft führt zu BESCHREIBUNG Das FA 400 (von -80 bis 20 °Ctd) ist das ideale Taupunktmessgerät mit integriertem Display und Alarmrelais für Kälte-, Membran– und Adsorptionstrockner. Besondere Vorteile: - -80 bis 20 °Ctd... -
Seite 4: Technische Daten
Messbereich -80…50 °C Drucktaupunkt bzw. Taupunkt in °Ctd 0…100 % rF -30…70 °C -20…50 °Ctd ≙ 4…20 mA Typ 0699.0401, FA 400 -80…20 °Ctd ≙ 4…20 mA Typ 0699.0402, FA 400 -60…30 °Ctd ≙ 4…20 mA Typ 0699.0403, FA 400 typisch ... -
Seite 5: Geräteabbildung
0553.0106 (5 m) 0553.0107 (10 m) Digital Signal (interne Datentragung) Negative Versorgungsspannung FA 400: Relais NO (60 V, 0,5 A) Positive Versorgungsspannung 16...30 VDC geglättet Relais öffnet bei Alarm und Stromausfall Positives 4...20 mA Signal Nicht angeschlossen Relaisausgang... -
Seite 6: Installationshinweis
INSTALLATIONSHINWEIS Hinweis: CS Instruments empfiehlt den indirekten Einbau mit Messkammer Vorteil: Einfaches Einbauen und Ausbauen des Fühlers ohne Leitungsunterbrechung. Durch Schnellkupplung schnelle Angleichzeit. Optimaler Sensorschutz Indirekt im Druckluftnetz Fühler mit der Messkammer über eine Schnellkupplung mit der zu messenden Druckluft verbinden. -
Seite 7: Displaybedienung
DISPLAYBEDIENUNG Anzeige Die Anzeige des FA 400 kann so programmiert werden, dass bis zu 3 Messwerte angezeigt werden. Dies sind Temperatur, rel. Feuchte und Taupunkt. Damit die Werte in der Anzeige gut lesbar sind, wird nur ein Messwert pro Seite angezeigt. Die Anzeige der Messwerte wechselt alle drei Sekunden Folgende Änderungen sind über die Taster ausführbar:... - Seite 8 DISPLAYBEDIENUNG Anschluss FA 400 Nach dem Anschließen des FA 400 durchläuft die Anzeige einen Selbsttest und zeigt danach den aktuellen Taupunktwert an. Mit Hilfe des Konfigurationsmenüs können bis zu 3 Messwerte (Taupunkt, relative Feuchte, Temperatur) online angezeigt werden. FA 400 wechselt alle drei Sekunden zwischen den Werten.
-
Seite 9: Konfigurationeinstellungen
KONFIGURATIONEINSTELLUNGEN Änderung der Konfiguration, Alarmwerteinstellung Soll die Konfiguration geändert werden, muss die “Enter“-Taste () 3 Sekunden lang gedrückt werden. Nach Eingabe des Entsperr-Codes beginnt das Menü mit der Aufforderung zur Eingabe des Alarmwertes. Die erste Stelle beginnt zu blinken und kann mit der „Up“-Taste geändert werden. -
Seite 10: Kalibrierung/Justage
Bedienungsanleitung zu Wartungszwecken beschrieben ist – oder aber Seriennummern im Gerät verändert, beschädigt oder entfernt wurden. Die Garantiezeit beträgt für FA 400 12 Monate. Wenn nicht anders definiert, gelten für Zubehörteile 6 Monate. Garantieleistungen bewirken keine Verlängerung der Garantiefrist. -
Seite 11: Bestelldaten
Kontroll– und Abgleichset 33 % rF 0554.0005 Kontroll– und Abgleichset 75,3 % rF 0554.2005 CS Service Software für VA/FA 400-Sensoren inkl. PC-Anschluss-Set, USB- Anschluss und Schnittstellenadapter zum Sensor sowie CS Soft Professional zur Datenaufzeichnung, inkl. USB-Kabel A-A 3200.0003 Präzisionsabgleich bei 0 °Ctd und 10 °Ctd inkl. ISO-Zertifikat 0699.3396... -
Seite 12: Konformitätserklärung
KONFORMITÄTSERKLÄRUNG V4-02-2011... -
Seite 13: Notizen
NOTIZEN V4-02-2011... - Seite 14 NOTIZEN V4-02-2011...
- Seite 15 NOTIZEN V4-02-2011...
-
Seite 16: Kontakt
KONTAKT Geschäftstelle SÜD Zindelsteiner Str. 15 D-78052 Villingen-Schwenningen Tel. +49 (0) 7705 97 89 9-0 Fax +49 (0) 7705 97 89 9-20 info@cs-instruments.com www.cs-instruments.com Geschäftstelle NORD Am Oxer 28c D-24955 Harrislee Tel. +49 (0) 461 700 20 25 Fax +49 (0) 461 700 20 26 info@cs-instruments.com www.cs-instruments.com V4-02-2011...
