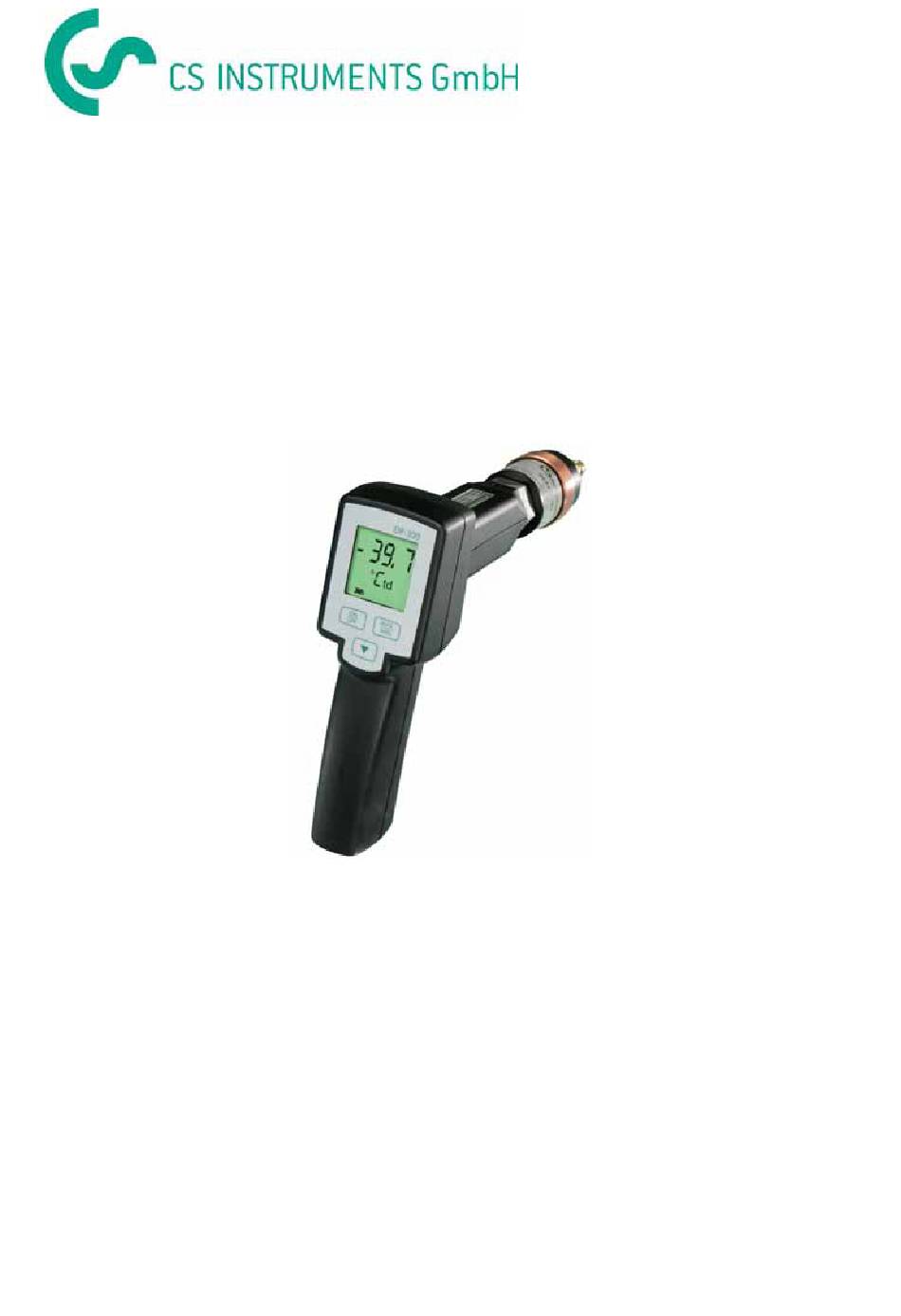

Bedienungsanleitung

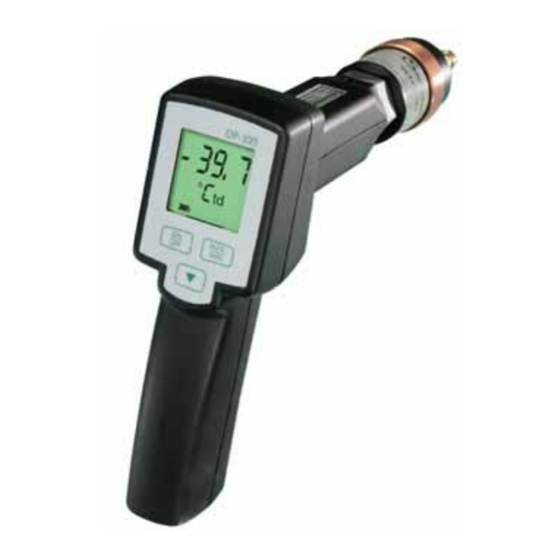

DP 300
mobiles Feuchtemessgerät
zur Messung des Drucktaupunktes und atmosphärischen Taupunktes
in unterschiedlichsten Anwendungen:
•
Druckluftanlagen
•
Granulattrockner
•
medizinische Gase
•
Inertgase, nicht korrosive Gase, SF6...
CE Messgerät konform zu DIN EN 61326-1
Achtung !
Vor Inbetriebnahme unbedingt lesen.
•
Druckbereich > 50 bar bei Standardversion nicht überschreiten.
•
Bei Hochdruckversion 350 bar nicht überschreiten.
•
Messbereiche des Messwertaufnehmers nicht überschreiten!
•
Zulässige Lager- und Transporttemperatur nicht überschreiten.
•
Bei Überhitzung wird das Messgerät zerstört.
Bei Öffnung des Gerätes, unsachgemäßer Behandlung oder Gewaltanwendung
erlischt der Garantienanspruch.
Wichtig:
Vor der Messung an der Entnahmestelle Druckluft abströmen lassen, um
Kondensat und Schmutzablagerungen zu entfernen. Dies vermindert die
Verschmutzung des DP300 und der Messkammer.
Stehende Luft führt zu langen Einstellzeiten.
Seite 1 von 8
V 1-05-2007
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für CS Instruments DP 300
Inhaltszusammenfassung für CS Instruments DP 300
- Seite 1 Bedienungsanleitung DP 300 mobiles Feuchtemessgerät zur Messung des Drucktaupunktes und atmosphärischen Taupunktes in unterschiedlichsten Anwendungen: • Druckluftanlagen • Granulattrockner • medizinische Gase • Inertgase, nicht korrosive Gase, SF6... CE Messgerät konform zu DIN EN 61326-1 Achtung ! Vor Inbetriebnahme unbedingt lesen.
-
Seite 2: Bedienung
Vorwort: Die Einhaltung eines bestimmten Taupunktes ist die Voraussetzung für einen störungsfreien Anlagenbetrieb. Das mobile Taupunktmessgerät DP 300 ist hierzu das ideale Servicegerät im praktischen Koffer. Es misst Temperatur, relative Feuchte und Taupunkt bis 50 bar. Einfach, schnell und ohne lästige Kabel. -
Seite 3: Technische Daten
Technische Daten: Messbereiche: -80..50°C td -20..70°C 0 bis 100 % rF Alternativ zum Taupunkt kann über die PC Software ppmV/V, atmösphärischer Taupunkt, g/m³, mg/m³, g/kg oder °F angezeigt werden. Druckbereich: -1 bis 50 bar Standard -1 bis 350 bar Hochdruckversion Display: einzeilig, Auflösung 0,1 Taupunkt (°C td) - Seite 4 Leistungen nach der Garantiezeit Bei uns wird Kundendienst groß geschrieben. Bei Funktionsstörungen rufen Sie einfach an. Bestellangaben: Bezeichnung Bestell Nr. Set DP 300 bestehend aus: 0600 6000 • Taupunktmessgerät DP300 bis 50 bar incl. Akku 0560 6000 • Standardmesskammer bis 16 bar 0699 3390 •...
-
Seite 5: Feuchtereferenzzellen
Feuchtereferenzzellen zum Abgleich und zur Kalibrierung von Feuchtemessgeräten Leistungsmerkmale • Referenzzellen für relative Luftfeuchte • 7 Ausführungen mit unterschiedlichen Salz-Füllungen von 11% r.F. bis 97 % r.F. • Hohe Genauigkeit durch chemisch reine Salze • Integrierte Teflon-Membrane als Trennbarriere zwischen Salzlösung und Messkammer •... - Seite 6 Die mechanisch stabil aufgebauten Zellen sind transparent. Dadurch kann der Flüssigkeitsstand und die Sättigung der Lösung von außen überwacht werden. Die empfindliche Membrane ist durch einen Kunststoffeinsatz geschützt. Der Feuchteverlauf in Abhängigkeit von der Temperatur ist auf den Behältern aufgedruckt. Der Temperaturbereich reicht von 0 bis 50°...
- Seite 7 Bestellinformation relative Feuchte Füllung, Salz Bestell-Nummer Bemerkung bei 20°C 0801.0113 Lithiumchlorid 11,31 Standard, Lager 0801.0329 Magnesiumchlorid 33,07 Standard, Lager Magnesiumnitrat 54,38 0801.0535 auf Anfrage Natriumchlorid 75,47 0801.0754 Standard, Lager 85,11 0801.0864 auf Anfrage Kaliumchlorid 0801.0920 auf Anfrage Kaliumnitrat 0801.0970 auf Anfrage Kaliumsulfat 11,31 + 33,07 0801.1021...
- Seite 8 Kontakt Geschäftstelle SÜD Zindelsteiner Str. 15 D-78052 Villingen-Schwenningen Tel. +49 (0) 7705 97 89 9-0 Fax +49 (0) 7705 97 89 9-20 info@cs-instruments.com www.cs-instruments.com Geschäftstelle NORD Am Oxer 28c D-24955 Harrislee Tel. +49 (0) 461 700 20 25 Fax +49 (0) 461 700 20 26 info@cs-instruments.com www.cs-instruments.com Seite 8 von 8...
