Installations- und Betriebsanleitung OIL-Check 400

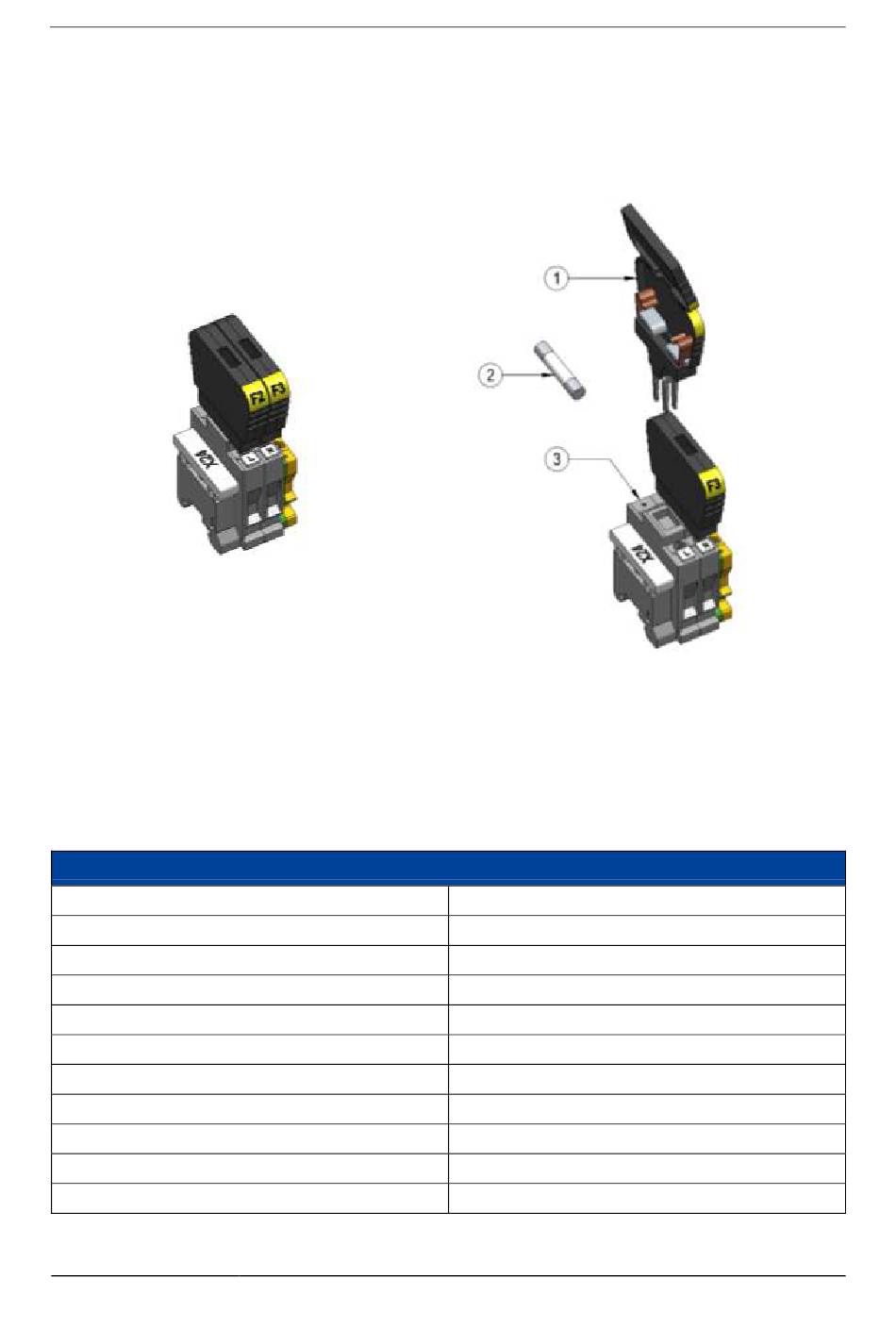

7.7 Sicherungen ersetzen
Das Gerät ist primärseitig mit zwei Sicherungen 2,5 A Träge abgesichert. Diese befinden
sich in den Sicherungshaltern der Klemmen X24:L und X24:N.
1
Sicherungshalter
2
Sicherungseinsatz
3
Sicherungsklemme
Interne Gerätesicherung
Sicherungseinsatz:
Durchmesser:
Länge:
Aufbau:
Kontaktkappen:
Typ:
Spannung:
Abschalt-Charakteristik:
Bemessungsstrom:
Ausschaltvermögen:
Sicherungseinsatz:
V1.1
5 x 20 mm
Ø 5 mm
20 mm
Keramikrohr, mit Löschmittel
Messing vernickelt
T2,5AH
250 V AC
Träge
2,5 A
1500 A (H)
EN 60127-2-5
75 / 80
