Installations- und Betriebsanleitung OIL-Check 400

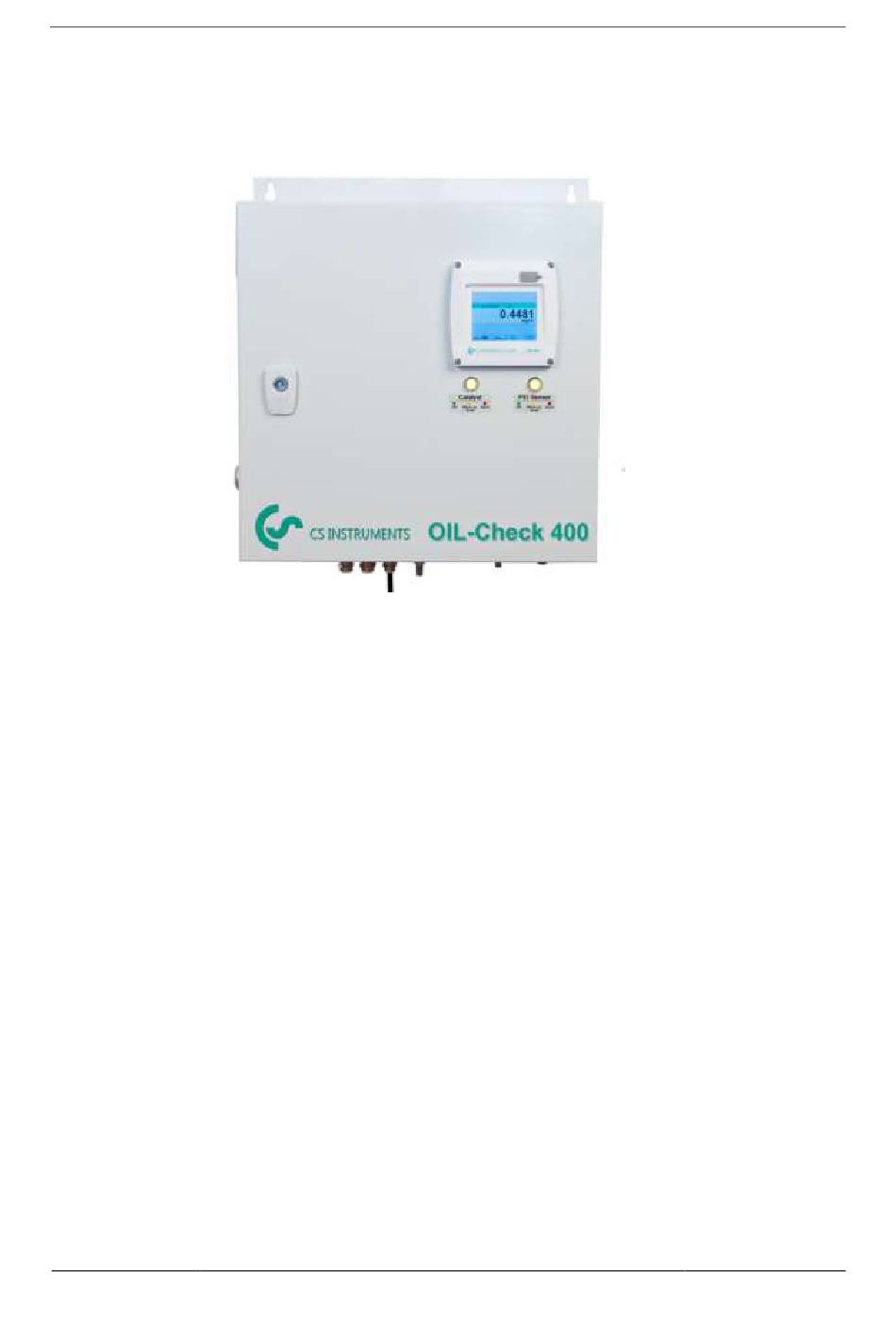

3.2 Produktansicht
3.3 Funktionsbeschreibung OIL-Check 400
Die Reinheit der Druckluft in Bezug auf den Restölgehalt ist in der internationalen Norm ISO
8573-1 festgelegt. Der OIL-Check 400 wurde für die Erfassung von dampf- und gasförmigen
Kohlenwasserstoffen in Druckluft frei von aggressiven, ätzenden, giftigen und entzündlichen
Bestandteilen entwickelt. Der Sensor des OIL-Check 400 arbeitet nach dem bewährten und
zuverlässigen Prinzip der Photo-Ionisation, mit einem Photo-Ionisation-Detektor (PID-
Sensor).
Das Messprinzip eines PID basiert auf der Ionisation der Gas-Moleküle durch UV-Strahlung
und der Erfassung des dabei entstehenden Ionenstroms. Die normalen Bestandteile der
Druckluft (Sauerstoff, Stickstoff, Kohlendioxid, Argon, Wasser usw.) werden von der UV-
Lampe nicht ionisiert. Kohlenwasserstoffe dagegen werden zuverlässig ionisiert. Die Stärke
des Ionenstroms ist der Konzentration der ionisierten Moleküle direkt proportional. Das
elektrische Signal wird gemessen, elektronisch verstärkt und als Summe der gemessenen
Substanzen im Display angezeigt.
Das Messgas (Druckluft) wird direkt oder über die Referenzgas-Erzeugungseinheit, den so-
genannten CATALYST, zum PID-Sensor geführt. Auf diese Weise wird der Sensor in
regelmäßigen Abständen gereinigt und ein neuer Nullpunkt ermittelt. Der neue Nullpunkt wird
dann im Prozessor aktualisiert und für die Messwertbildung herangezogen.
18 / 80
V1.1
