Installations- und Betriebsanleitung OIL-Check 400

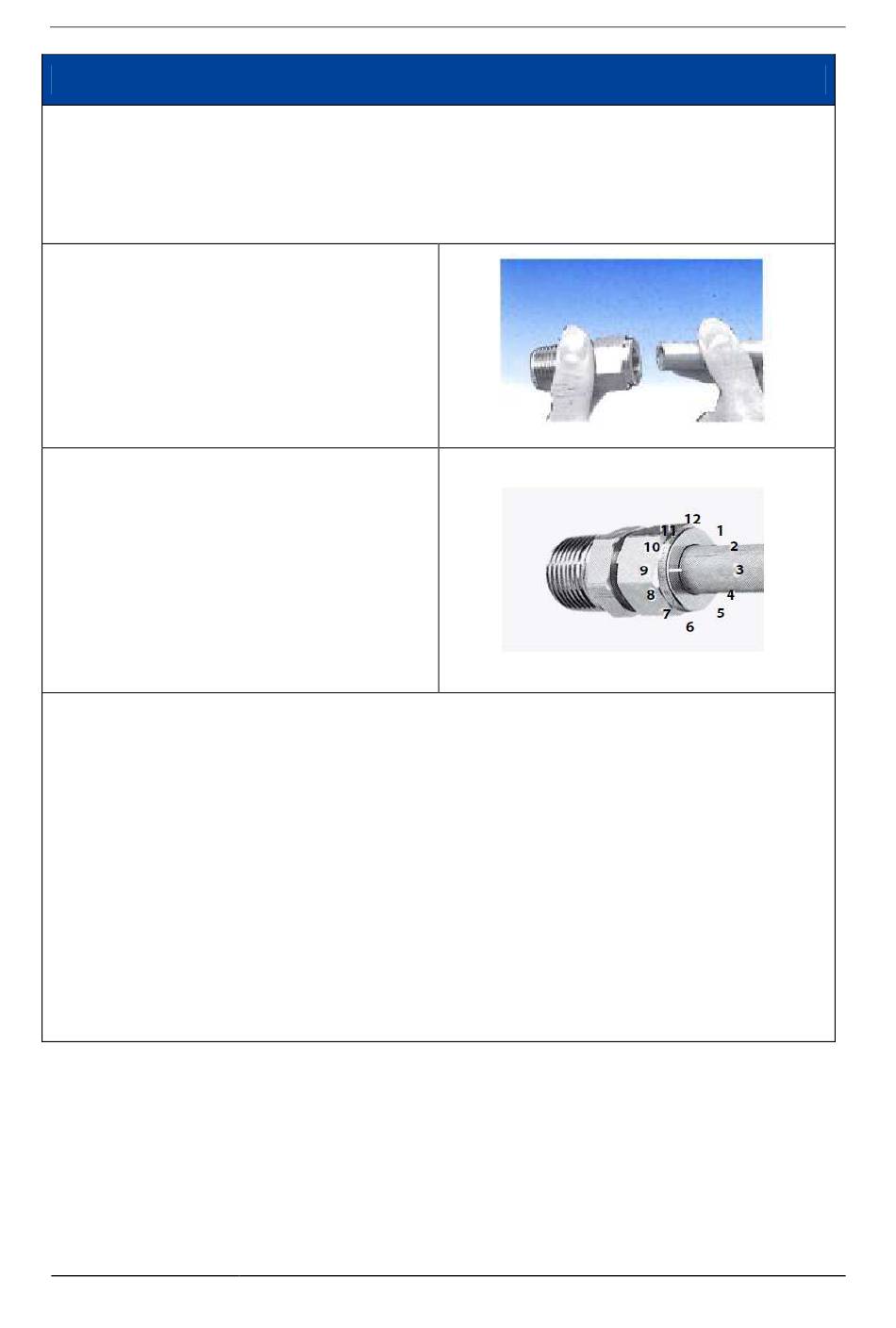

Montageanleitung für Klemmring-Verschraubungen der Firma Hy-Lok
Erstmontage
Um Verwechslungen oder Verschmutzungen beim Auseinandernehmen zu vermeiden,
werden Hy-Lok Verschraubungen montagebereit und fingerfest angezogen geliefert.
Das Rohr muss rechtwinkelig abgeschnitten und entgratet werden.
Schritt 1
Das Rohr wird vorsichtig und leichtgängig
bis zum Anschlag in die Verschraubung
geschoben.
Schritt 2
Stellen Sie sicher, dass die Mutter handfest
angezogen ist. Die 6 Uhr Position als
Ausgangspunkt für die Montage markieren.
Dann
ziehen
Sie
Umdrehungen
an.
Verschraubungskörper mit einem zweiten
Schlüssel fest.
Wiedermontage
Die Verschraubungen können mehrfach gelöst und wieder montiert werden.
Stellen Sie dabei sicher, dass die Dichtflächen sauber und an der Oberfläche ohne
Beschädigung sind.
1.
Schieben Sie das Rohr mit den Klemmringen bis zum Anschlag in den Verschrau-
bungskörper.
2.
Drehen Sie die Mutter fingerfest an und ziehen Sie sie dann mit einem Schlüssel an,
bis Sie einen starken Anstieg der aufzuwendenden Kraft verspüren, ca. 1/4 Umdre-
hung! Halten Sie dabei den Verschraubungskörper mit einem zweiten Schlüssel
fest. Die engen Fertigungstoleranzen bewirken, dass sich die Markierung an
derselben
Stelle befindet wie nach der Erstmontage.
6.
Prüfen Sie alle Schraubverbindungen auf festen Sitz.
7.
Führen Sie abschliessend eine Lecksuche der gesamten Installation durch.
V1.1
1
die
Mutter
1
/
4
Halten
Sie
den
41 / 80
