  • Seite 1 DE - Deutsch Modbus Installations- und Betriebsanleitung Intelligenter Bildschirmschreiber DS 400 DS 400 Side 1 of 36...
  • Seite 2: Vorwort

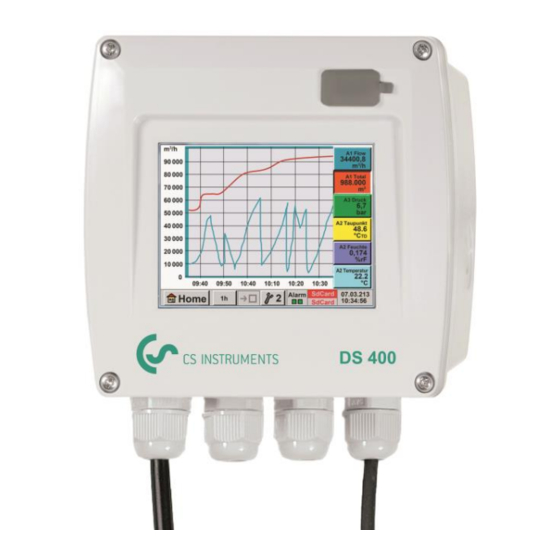

    Vorwort Vorwort Sehr geehrter Kunde, vielen Dank, dass Sie sich für das DS 400 entschieden haben. Bitte lesen Sie vor Montage und Inbetriebnahme diese Installations- und Betriebsanleitung aufmerksam durch und befolgen Sie unsere Hinweise. Nur bei genauer Beachtung der beschriebenen Vorschriften und Hinweise wird die einwandfreie Funktion des DS 400 und ein gefahrloser Betrieb sichergestellt.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis ...................... 2 Sicherheitshinweise ..................... 4 Hinweise ........................5 Definitionen und Abkürzungen ....................5 Referenzen ..........................5 Technische Daten DS 400 ................... 6 DS400 MODBUS RTU Spezifikation ..................6 DS400 MODBUS/ TCP Spezifikation..................6 Generelle Modbus Informationen ..................6 3.3.1 Serieller Übertragungs-Mode (RTU) ..................
  • Seite 4 Modbus Register ........................32 Modbus Address ........................32 Appendix ........................35 APPENDIX A - Exception codes ..................35 DS 400 Side 3 of 36...
  • Seite 5: Sicherheitshinweise

    Material, des weiteren können Funktions- und Betriebsstörungen auftreten. Maßnahmen: • Stellen Sie sicher, dass das DS 400 nur innerhalb der zulässigen und auf dem Typenschild aufgeführten Grenzwerte betrieben wird. • Genaues Einhalten der Leistungsdaten des DS 400 im Zusammenhang mit dem Einsatzfall •...
  • Seite 6: Hinweise

    Diese Bedienungsanleitung beschreibt die Installation und Nutzung des Datenlogger DS400 als ein MODBUS Slave. Die DS 400 MODBUS Slave Funktionalität ermöglicht dem MODBUS Master die aktuellen und aufgezeichneten Messwerte auszulesen. Diese Anleitung ist nicht als ein vollständiges MODBUS Tutorial zu verstehen. Es wird...
  • Seite 7: Technische Daten Ds 400

    Standard Modbus Messaging on TCP/IP Implementation Guide V1.0b Generelle Modbus Informationen Das DS 400 MODBUS Modul erfüllt die Anforderungen entsprechend „ Modbus over serial line protocol“ [Reference 1]. Unter anderem bedeutet dies eine Master-Slave-Protokoll auf der Ebene 2 des OSI-Modells Nur der Master (Master-Gerät) kann explizit Befehle an einen der Slave Geräte senden.
  • Seite 8: Serieller Übertragungs-Mode (Rtu)

    Weitere Details des MODBUS Protokoll siehe Referenz 1 und 2. 3.3.2 Ethernet Übertragungsmode Der DS 400 MODBUS Mode unterstützt nur Modbus/TCP Der Protokollaufbau definiert den Bit-Inhalt der einzelnen seriellen Übertragungs (Nachricht)- Felder im Bus und legt fest wie die Informationen zusammengestellt und decodiert werden.
  • Seite 9: Installation

    Common Slave n Slave n Slave 1 DS 400 Ethernet Board Stecker „E“ Buskabel: Nur Kabel entsprechend der EIA485 Empfehlung sollten verwendet werden. Maximal 64 Geräte sollten an einem Segement angeschlossen sein. Das Kabel sollte min. 20cm von anderen Kabeln entfernt verlegt werden bevorzugt in einem getrennten, leitfähigen und geerdeten Kabelkanal.
  • Seite 10: Ethernet Verbindung Für Modbus/Tcp

    Ethernet Verbindung für Modbus/TCP Für eine einfache Ethernet-Verbindung zu Ihrem Netzwerk ist ein gewöhnlicher RJ45-Ethernet- Anschluß eingebaut. Kabel: Ein Ethernet-Kabel Cat5 oder besser sollte verwendet werden. DS 400 Side 9 of 36...
  • Seite 11: Modbus Rtu Verbindungseinstellungen

    Wenn ein falsches Passwort eingegeben wird, erscheint Passwort eingeben oder neues Passwort wiederholen in roter Schrift. Wurde das Passwort vergessen kann durch Eingabe des Master Passworts ein neues Passwort vergeben werden. Master Passwort wird Gerätedokumentation mitgeliefert. DS 400 Side 10 of 36...
  • Seite 12: Modbus Tcp Kommunikations-Einstellungen

    Siehe hierzu auch Bedienungsanleitung Kapitel 12.2.4.4 Ist das DS 400 das letzte Slave-Gerät im RS485 Netzwerk dann muss der MODBUS mittels Termination 120R abgeschlossen werden wobei dies per SW ( intern Termination und BIAS) erfolgt. Bemerkung: Es wird nicht empfohlen ohne Prüfung die eingestellte Standard Adresse in einem Netzwerk mit mehreren Slaves zu benutzen.
  • Seite 13: Modbus Adressierungsmodel

    • Applikation Fehler => Exception 4 (Slave device error) • Der Lesebefehl (read command) gibt immer Daten zurück wenn keine Ausnahmen vorliegen. Nicht korrekte Start / Stopp Sendepausen führen zu Rückgabe (Lesen) von Teildaten. DS 400 Side 12 of 36...
  • Seite 14: Funktion Code 16 (Write Multiple Registers)

    • Wenn die Start-Adresse nicht im definierten Registerbereich liegt => Exception 2 (Illegal data address) • Schreiben in nicht definierte Registerbereiche werden ignoriert und keine Ausnahme Fehler angezeigt mit Ausnahme der oben beschrieben Fällen. DS 400 Side 13 of 36...
  • Seite 15: Modbus Holding Register

    Modbus ID Modbus ID Word free free MbRTU Rx valid RTU telegrams Dword Packets OK received MbRTU Tx Dword RTU telegrams transmitted Packets MbRTU CRC Dword CRC Errors Errors MbRtu Parity Dword Parity Errors Errors DS 400 Side 14 of 36...
  • Seite 16: Values Register

    Float/Dword Channel V1 4th 1039 1038 DS400 Data Value *1) value Float/Dword Channel V2 1st 1041 1040 DS400 Data Value *1) value Float/Dword Channel V2 2nd 1043 1042 DS400 Data Value *1) value DS 400 Side 15 of 36...
  • Seite 17 Channel B1 6th 1219 1218 Float/Dword DS400 Data Value *1) Value Channel B1 7th 1221 1220 Float/Dword DS400 Data Value *1) value Channel B1 8th 1223 1222 Float/Dword DS400 Data Value *1) value DS 400 Side 16 of 36...
  • Seite 18 Channel V4 6th 1227 1226 Float/Dword DS400 Data Value *1) Value Channel V4 7th 1229 1228 Float/Dword DS400 Data Value *1) value Channel V4 8th 1231 1230 Float/Dword DS400 Data Value *1) value DS 400 Side 17 of 36...
  • Seite 19: Status Register

    Status *2) Value 2 Status Channel V1 2019 2018 word Status *2) Value 3 Status Channel V1 2020 2019 word Status *2) Value 4 Status Channel V2 2021 2020 word Status *2) Value 1 Status DS 400 Side 18 of 36...
  • Seite 20 Status *2) Value 1 Status Channel V4 2030 2029 word Status *2) Value 2 Status Channel V4 2031 2030 word Status *2) Value 3 Status Channel V4 2032 2031 word Status *2) Value 4 Status DS 400 Side 19 of 36...
  • Seite 21: Status Register Values 5

    Status *2) Value 5 Status Channel V1 2118 2117 word Status *2) Value 6 Status Channel V1 2119 2118 word Status *2) Value 7 Status Channel V1 2120 2119 word Status *2) Value 8 Status DS 400 Side 20 of 36...
  • Seite 22 Status *2) Value 5 Status Channel V4 2130 2129 word Status *2) Value 6 Status Channel V4 2131 2130 word Status *2) Value 7 Status Channel V4 2132 2131 word Status *2) Value 8 Status DS 400 Side 21 of 36...
  • Seite 23: Channel Description

    Value description *5) value 5 name/unit index 3051 3050 word Value description *5) value 6 name/unit index 3052 3051 word Value description *5) value 7 name/unit index 3053 3052 word Value description *5) value 8 DS 400 Side 22 of 36...
  • Seite 24 Value description *5) value 5 name/unit index 3115 3114 word Value description *5) value 6 name/unit index 3116 3115 word Value description *5) value 7 name/unit index 3117 3116 word Value description *5) value 8 DS 400 Side 23 of 36...
  • Seite 25 Value description *5) value 5 name/unit index 3179 3178 word Value description *5) value 6 name/unit index 3180 3179 word Value description *5) value 7 name/unit index 3181 3180 word Value description *5) value 8 DS 400 Side 24 of 36...
  • Seite 26 Value description *5) value 5 name/unit index 3243 3242 word Value description *5) value 6 name/unit index 3244 3243 word Value description *5) value 7 name/unit index 3245 3244 word Value description *5) value 8 DS 400 Side 25 of 36...
  • Seite 27: Alarm Settings

    Hysteresis for 4029 4028 float above lower warning 4031 4030 float value Hysteresis for 4033 4032 float above lower alarm 4035 4034 float value Hysteresis for 4037 4036 float above 4039 4038 float Reserved DS 400 Side 26 of 36...
  • Seite 28: Value Extended

    A1e Value 10110 10109 word 0..5 Resolution 10111 10110 free A1e future use A1f Value Name 10126 10125 string string max 10 character long A1f Value Name 10132 10131 string string max 3 character short DS 400 Side 27 of 36...
  • Seite 29 8*25 Channel C1 similar to channel A1 11801 11800 8*25 Channel C2 similar to channel A1 12001 12000 8*25 Channel C3 similar to channel A1 12201 12200 8*25 Channel C4 similar to channel A1 DS 400 Side 28 of 36...
  • Seite 30: Data Format Test

    A1 Data format test Modbus Modbus No.of Default Read Data Type Description Comment Register Address Byte Setting Write 64001 64000 Dword 1000000 format test for Dword 64003 64002 float 1000000.0 format test for float DS 400 Side 29 of 36...
  • Seite 31: Data Bit Description

    Name coding in UTF8 (max 24 Byte) Value description 1 = Dword , 0 = float 14..12 position of dezimal point 0..7 11..7 index of value name 0..31 6..0 index of unit name 0..127 0 = value not used DS 400 Side 30 of 36...
  • Seite 32 Lower alarm Relais 1 used Lower warning Relais 2 used Lower warning Relais 1 used Upper alarm Relais 2 used Upper alarm Relais 1 used Upper warning Relais 2 used Upper warning Relais 1 used DS 400 Side 31 of 36...
  • Seite 33: User Units

    UTF8 string (max 10 14153 14152 string Unit Name 20 Nm³/min character) UTF8 string (max 10 14161 14160 string Unit Name 21 Nl/min character) UTF8 string (max 10 14169 14168 string Unit Name 22 Nl/min character) DS 400 Side 32 of 36...
  • Seite 34 UTF8 string (max 10 14329 14328 string Unit Name 42 µV character) UTF8 string (max 10 14337 14336 string Unit Name 43 character) UTF8 string (max 10 14345 14344 string Unit Name 44 character) DS 400 Side 33 of 36...
  • Seite 35 UTF8 string (max 10 14481 14480 string Unit Name 61 kVAr character) UTF8 string (max 10 14489 14488 string Unit Name 62 character) UTF8 string (max 10 € 14497 14496 string Unit Name 63 character) DS 400 Side 34 of 36...
  • Seite 36 The DS500 Modbus uses the following exception codes when responding to the master Exception Code Exception name 0x01 Illegal function 0x02 Illegal data address 0x03 Illegal data value 0x04 Slave device failure 0x05 Acknowledge 0x06 Slave device busy Stand: 2015/09/21, version 1.01 DS 400 Side 35 of 36...
