Installations- und Betriebsanleitung OIL-Check 400

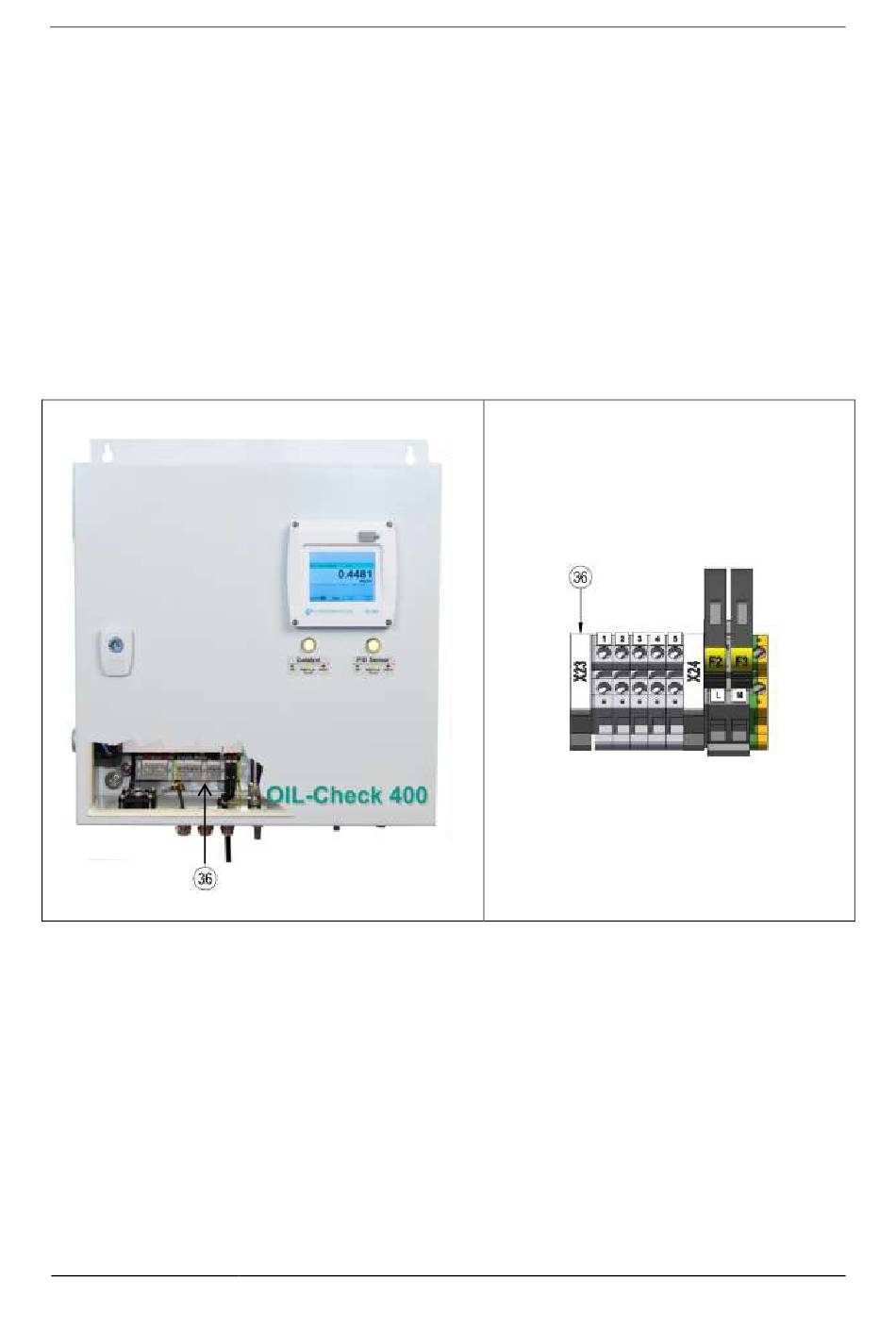

Die Klemmleiste X23: (Pos. 36) mit den Klemmen Nr. 1,2,3,4,5 dient ausschließlich dem
Anschluss der potentialfreien Kontakte.
Der potentialfreie Wechselkontakt mit den Anschluss-Klemmen X23:1, X23:2, X23:3 für
die Weiterleitung der Betriebsmeldungen und Alarme der CATALYST-Einheit und des
PID-Sensors, schaltet beim Vorliegen einer Störung.
Der potentialfreie Schließer-Kontakt mit den Anschluss-Klemmen X23:4 und X23:5 für die
Weiterleitung des Grenzwert-Alarms für den Restölgehalt, schaltet bei einer Überschreitung
des eingestellten Grenzwerts.
