Installations- und Betriebsanleitung OIL-Check 400

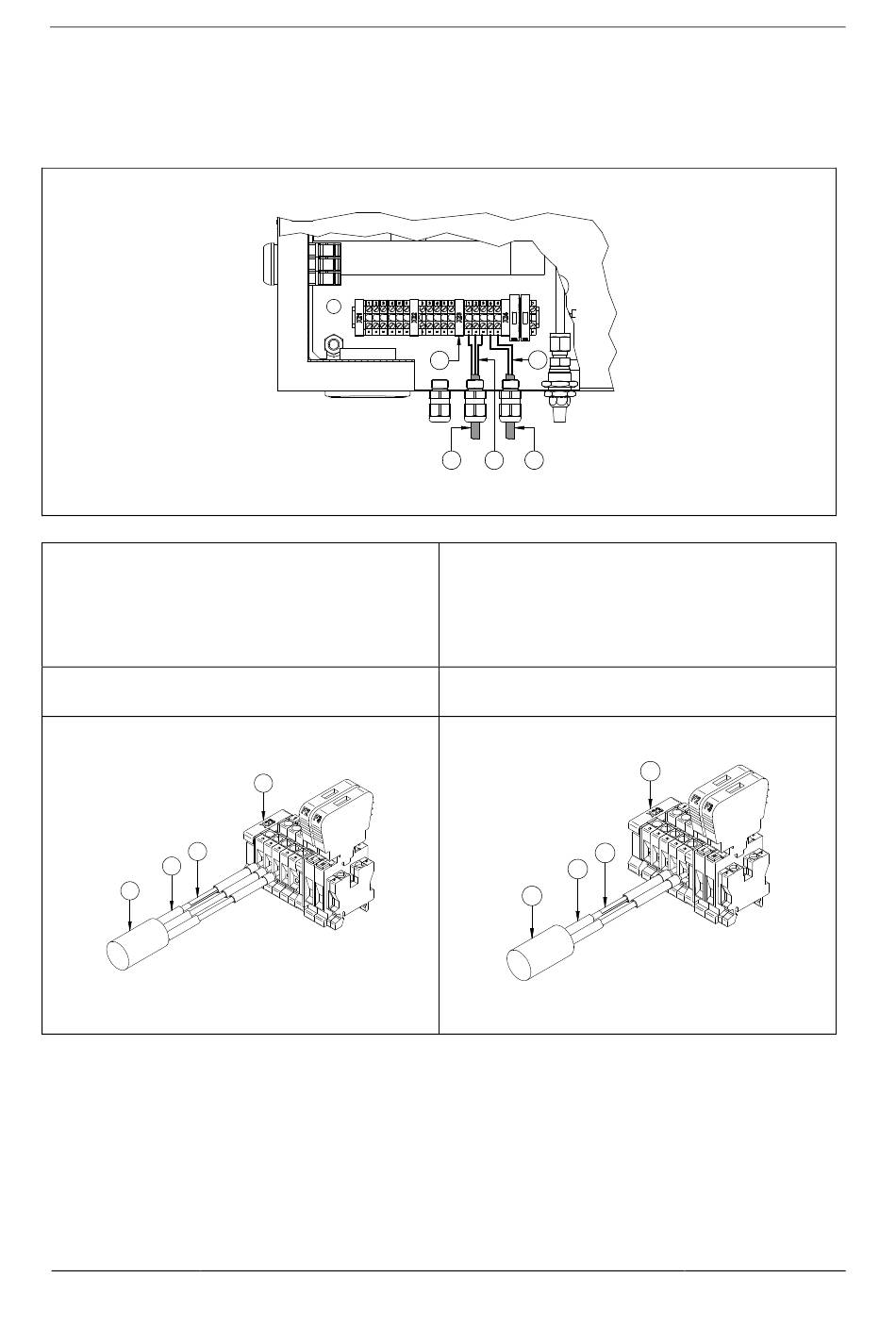

Die zusätzliche Isolierung der Anschlussleitungen Pos. 37, der potentialfreien
Kontakte kann wie folgt ausgeführt werden:
Potentialfreier Wechsel-Kontakt für die
Weiterleitung der Betriebsmeldungen und
Alarme der CATALYST-Einheit und des
PID-Sensors.
Anschluss-Klemmen X23:1, X23:2, X23:3
37
38
39
Pos. 36 Anschluss-Klemmen X23:1, X23:2, X23:3 und X23:4, X23:5
Pos. 37 elektrischer Leiter
Pos. 38 Zusätzliche Isolierung der elektrischen Leiter
Pos. 39 Anschlusskabel
52 / 80
36
36 37
39 37 39
Potentialfreier Schließer-Kontakt für die
Weiterleitung des Grenzwert-Alarms für den
Restölgehalt.
Anschluss-Klemmen X23:4, X23:5
37
38
39
36
