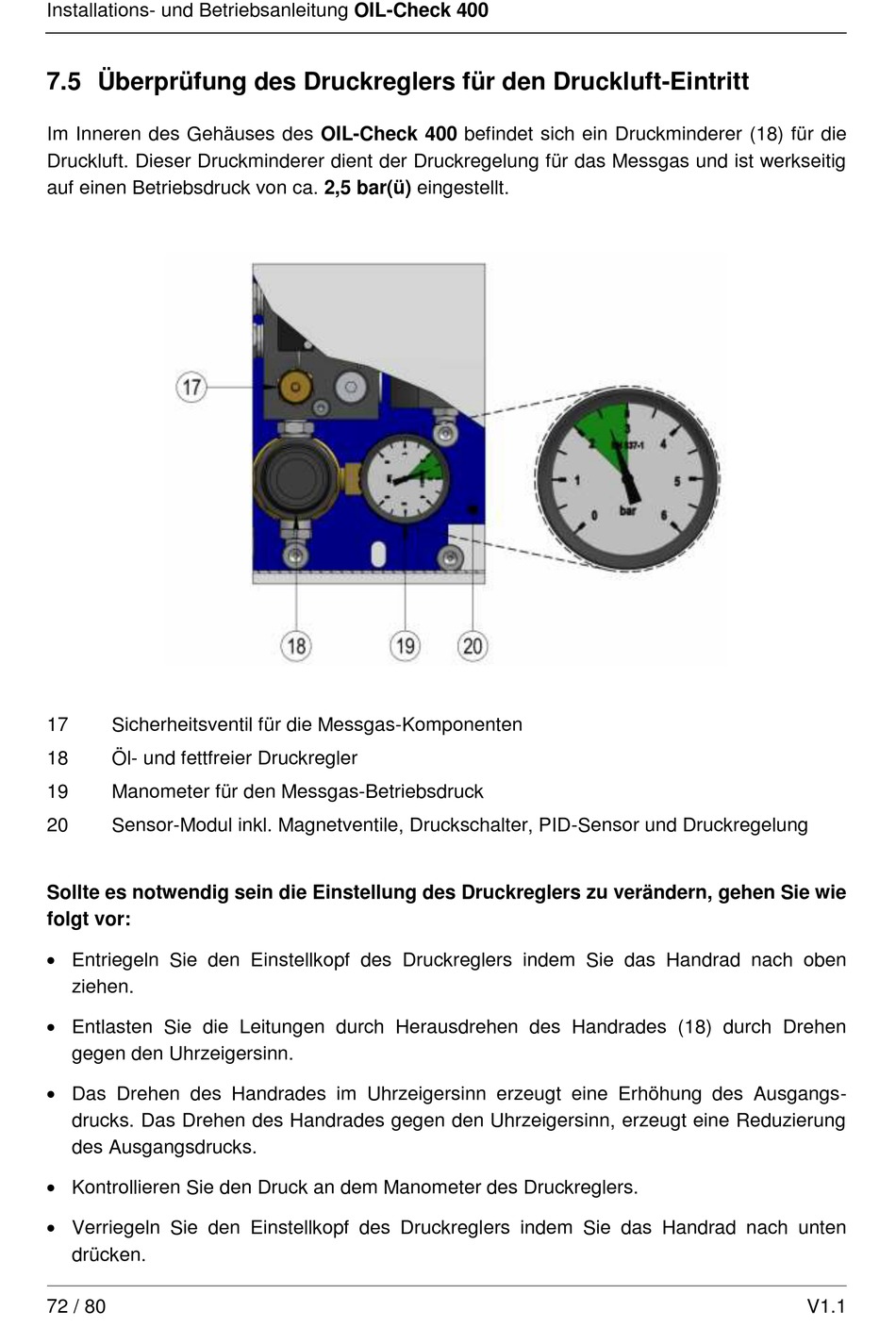

Installations- und Betriebsanleitung OIL-Check 400
7.5 Überprüfung des Druckreglers für den Druckluft-Eintritt
Im Inneren des Gehäuses des OIL-Check 400 befindet sich ein Druckminderer (18) für die
Druckluft. Dieser Druckminderer dient der Druckregelung für das Messgas und ist werkseitig
auf einen Betriebsdruck von ca. 2,5 bar(ü) eingestellt.
17
Sicherheitsventil für die Messgas-Komponenten
18
Öl- und fettfreier Druckregler
19
Manometer für den Messgas-Betriebsdruck
20
Sensor-Modul inkl. Magnetventile, Druckschalter, PID-Sensor und Druckregelung
Sollte es notwendig sein die Einstellung des Druckreglers zu verändern, gehen Sie wie
folgt vor:
Entriegeln Sie den Einstellkopf des Druckreglers indem Sie das Handrad nach oben
ziehen.
Entlasten Sie die Leitungen durch Herausdrehen des Handrades (18) durch Drehen
gegen den Uhrzeigersinn.
Das Drehen des Handrades im Uhrzeigersinn erzeugt eine Erhöhung des Ausgangs-
drucks. Das Drehen des Handrades gegen den Uhrzeigersinn, erzeugt eine Reduzierung
des Ausgangsdrucks.
Kontrollieren Sie den Druck an dem Manometer des Druckreglers.
Verriegeln Sie den Einstellkopf des Druckreglers indem Sie das Handrad nach unten
drücken.
72 / 80
