Installations- und Betriebsanleitung OIL-Check 400

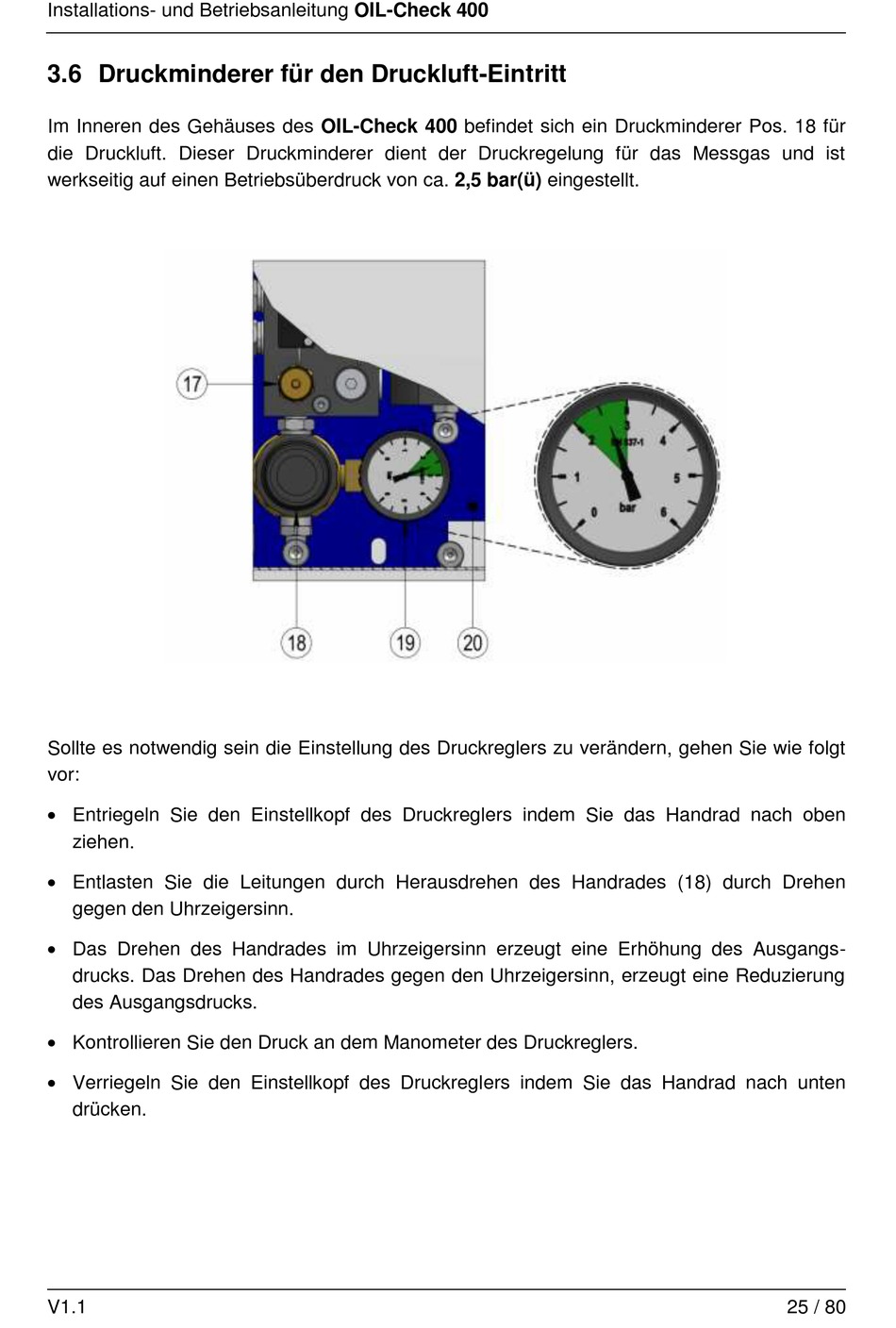

3.6 Druckminderer für den Druckluft-Eintritt
Im Inneren des Gehäuses des OIL-Check 400 befindet sich ein Druckminderer Pos. 18 für
die Druckluft. Dieser Druckminderer dient der Druckregelung für das Messgas und ist
werkseitig auf einen Betriebsüberdruck von ca. 2,5 bar(ü) eingestellt.
Sollte es notwendig sein die Einstellung des Druckreglers zu verändern, gehen Sie wie folgt
vor:
Entriegeln Sie den Einstellkopf des Druckreglers indem Sie das Handrad nach oben
ziehen.
Entlasten Sie die Leitungen durch Herausdrehen des Handrades (18) durch Drehen
gegen den Uhrzeigersinn.
Das Drehen des Handrades im Uhrzeigersinn erzeugt eine Erhöhung des Ausgangs-
drucks. Das Drehen des Handrades gegen den Uhrzeigersinn, erzeugt eine Reduzierung
des Ausgangsdrucks.
Kontrollieren Sie den Druck an dem Manometer des Druckreglers.
Verriegeln Sie den Einstellkopf des Druckreglers indem Sie das Handrad nach unten
drücken.
V1.1
25 / 80
