Installations- und Betriebsanleitung OIL-Check 400
3.5 Bauteile und Komponenten

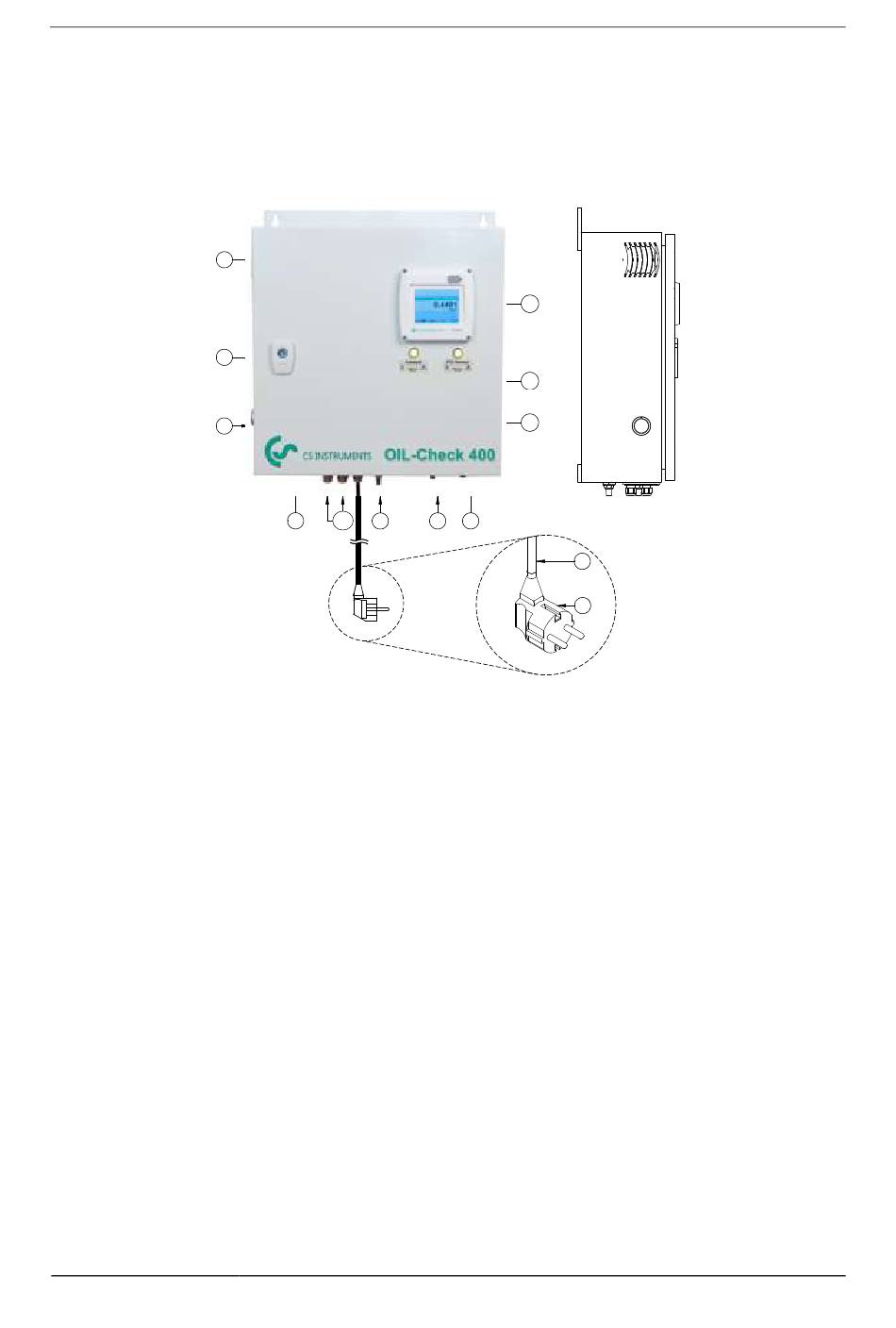

Das Messgerät OIL-Check 400 für die Erfassung von dampf- und gasförmigen
Kohlenwasserstoffen in der Druckluft besteht aus den folgenden Komponenten:
1
Wandgehäuse aus Stahlblech. Pulverbeschichtung innen und außen, RAL 7035
2
Netzstecker mit Schutzkontakt
3
Elektrische Anschlussleitung, 2,5 m lang
4
Netzschalter für elektrische Spannungsversorgung
5
Lüftungs-Austrittsfilter
6
Gerätelüfter mit Filter
7
Anschluss für das Messgas: Druckluft-EINTRITT
8
Schalldämpfer Nr. 1 für den Null-Luft-AUSTRITT
9
Schalldämpfer Nr. 2 für den Druckluft-AUSTRITT
10
Messwert-Anzeige
11
LED-1 / Betriebsmeldung CATALYST
12
LED-2 / Betriebsmeldung PID-Sensor
13
Kabelverschraubungen für die kundenseitigen Elektroanschlüsse, 6 Stück M12x1,5
