Installations- und Betriebsanleitung OIL-Check 400

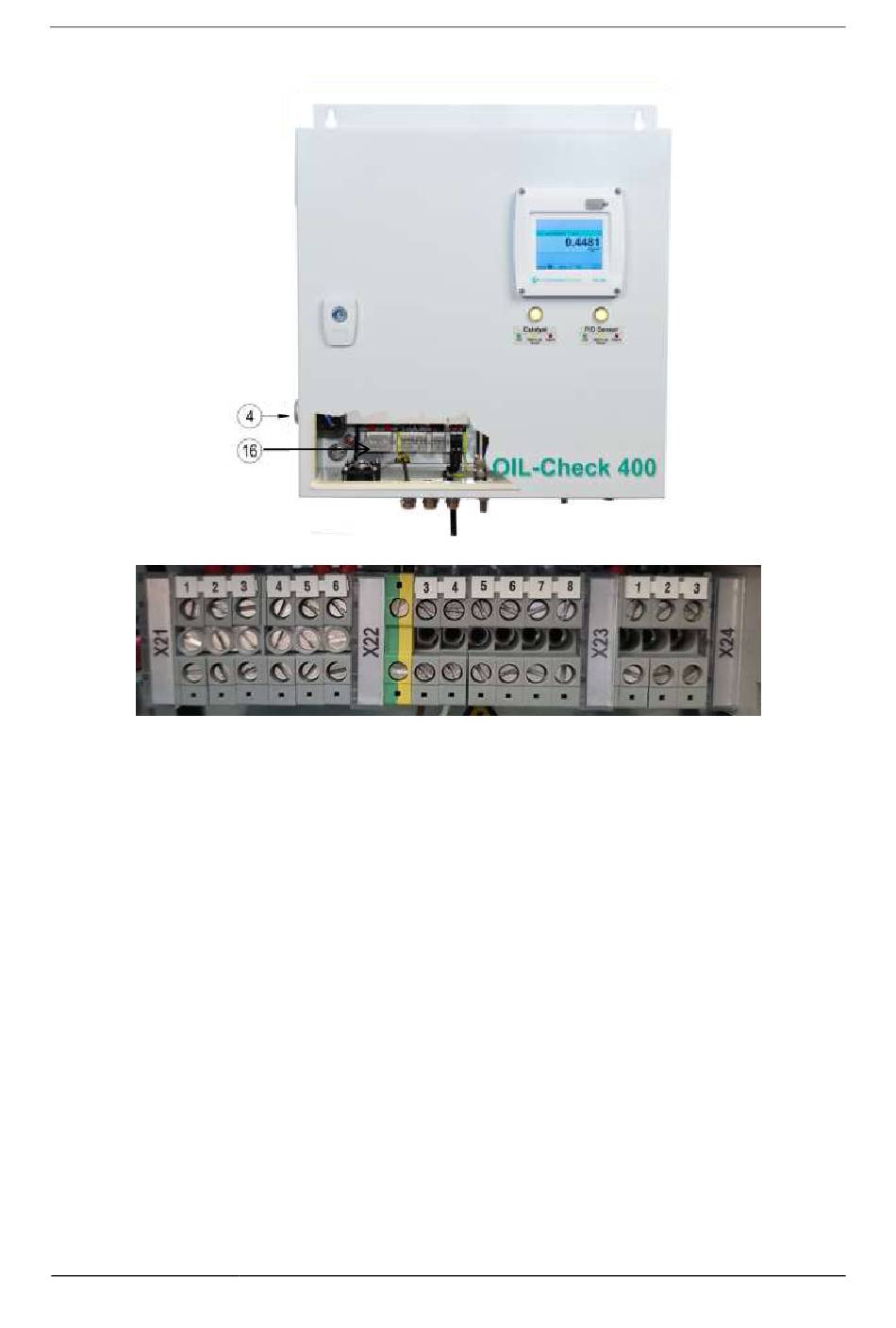

Pos. 4
Netzschalter für elektrische Spannungsversorgung
Pos. 16
Schraubklemmen für die elektrischen Anschlüsse
Alle elektrischen Anschlüsse sind als Schraubklemmen ausgeführt. Der maximale
Querschnitt der elektrischen Leitungen beträgt 2,5 mm
Öffnen Sie das Gerät, führen Sie die Kabel durch die Verschraubungen in das Gerät und
schließen Sie die Leitungen gemäß der nachfolgenden Klemmenbelegung an. Danach
ziehen Sie die Kabelverschraubungen fest an. Verschließen Sie nicht genutzte
Durchführungen mit einem Blindstopfen. Verschließen Sie das Gerät wieder.
Schließen Sie erst nach dem Temperaturausgleich den Netzstecker an.
V1.1
2
.
47 / 80
