Flexicode
Anschluss der Druckluftversorung
Die Druckluftversorgung für die Druckkopfmechanik vor dem Druckregler muss einen Mindest-Dauerdruck von 4 - 6 bar zur
Verfügung stellen. Der Maximaldruck vor dem Druckregler beträgt 7 bar und 4 bar nach dem Druckregler.
HINWEIS!
Eine Druckluftversorgung von 4 bar wird empfohlen.
Folgende Richtlinien sind zu beachten:
•
Die Druckluft muss trocken und ölfrei sein.
•

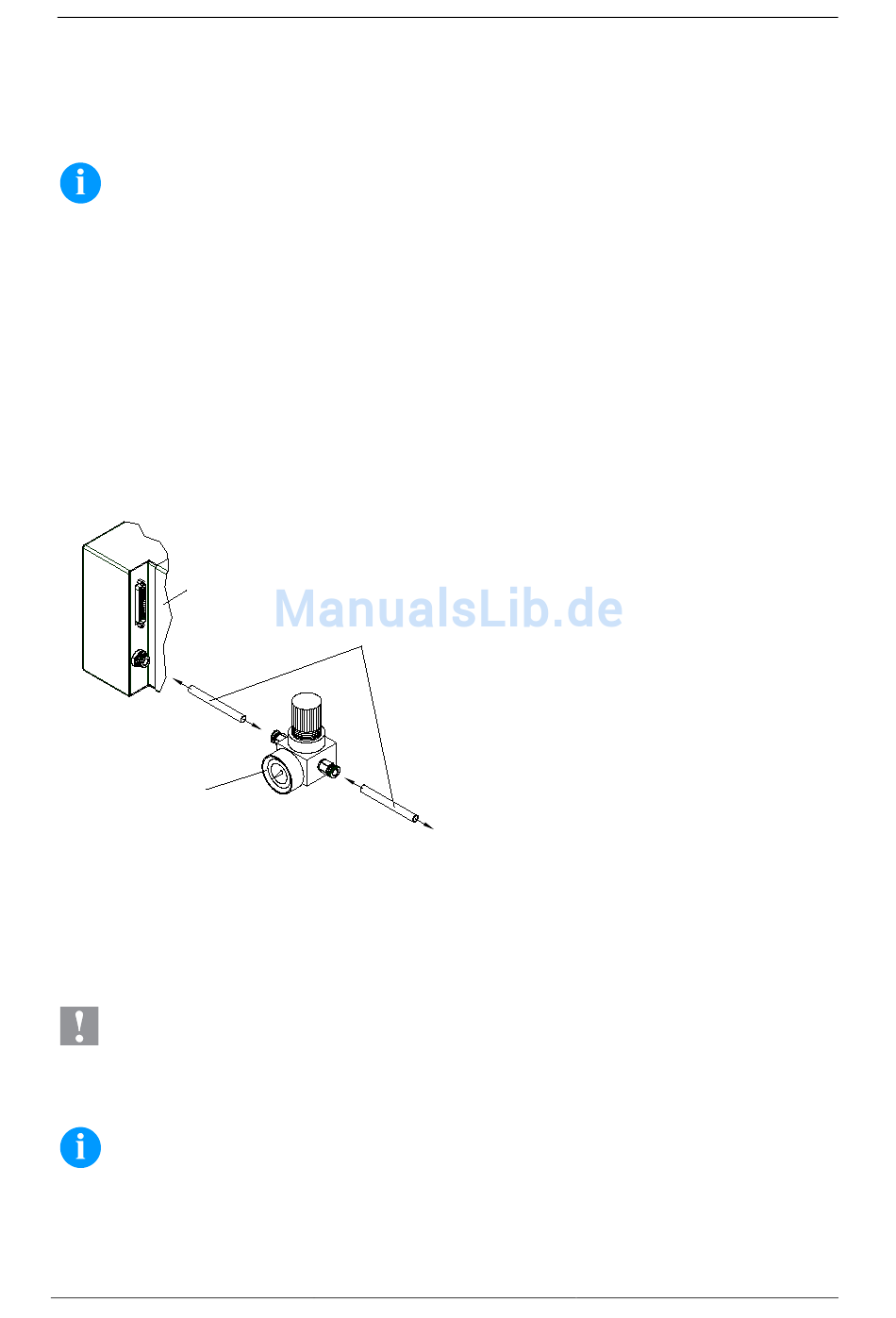

Der mitgelieferte Druckregler mit Manometer wird mit einem Pneumatikschlauch Ø 8 mm über eine Steckverschraubung
an die Druckluftversorgung angeschlossen. Ebenso wird die Verbindung zwischen Druckregler und Druckmechanik über
einen Pneumatik-schlauch Ø 8 mm hergestellt.
•
Druckregler so nah als möglich an Druckmechanik platzieren.
•
Druckregler darf nur in Pfeilrichtung betrieben werden (auf der Unterseite aufgedruckt). Pfeilrichtung zeigt den Weg der
strömenden Luft an.
•
Pneumatikschlauch keinesfalls abknicken.
•
Das Kürzen des Pneumatikschlauchs muss mit einem sauberen, rechtwinkligen Schnitt ohne Quetschen des Rohres
erfolgen. Gegebenenfalls Spezialwerkzeug verwenden (erhältlich im Fachhandel für Pneumatikbedarf).
•
Auf eine möglichst kurze Länge der 8 mm Pneumatikschläuche achten.
Druckmechanik
Print mechanics
Druckregler mit Manometer
Pressure regulator with manometer
Anschließen des Direktdruckwerks
Das Direktdruckwerk ist standardmäßig für eine Netzspannung von 230 V / 50-60 Hz vorbereitet. Optional kann eine
Netzspannung von 115 V / 50-60 Hz verwendet werden. Die eingestellte Netzspannung ist auf dem Typenschild ausgewiesen.
VORSICHT!
Beschädigung des Gerätes durch undefinierte Einschaltströme.
⇒
Vor dem Netzanschluss den Netzschalter auf Stellung 'O' bringen.
⇒
Netzkabel in Netzanschlussbuchse stecken.
⇒
Stecker des Netzkabels in geerdete Steckdose stecken.
HINWEIS!
Durch unzureichende oder fehlende Erdung können Störungen im Betrieb auftreten.
Darauf achten, dass alle an das Direktdruckwerk angeschlossenen Computer sowie die Verbindungskabel geerdet
sind.
⇒
Direktdruckwerk mit Computer oder Netzwerk mit einem geeigneten Kabel verbinden.
78
Pneumatikschlauch
Pneumatic tube 8x1
Druckluftversorgung
Pneumatic power supply
min. 4 bar, max. 7 bar
Deutsch
