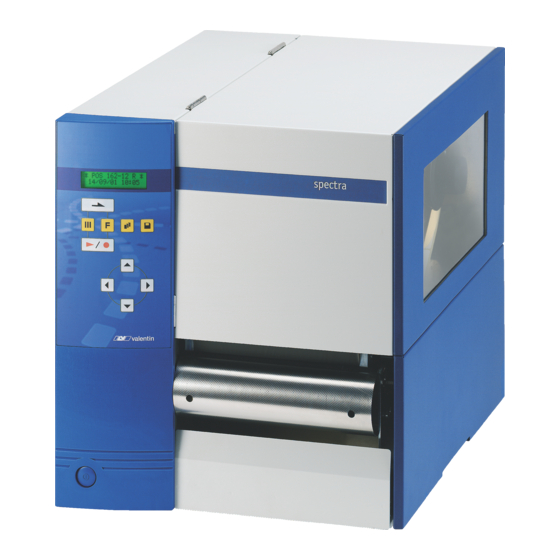

Carl Valentin SPECTRA Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Carl Valentin Anleitungen
  4. Etikettendrucker
  5. SPECTRA
  6. Betriebsanleitung

Carl Valentin SPECTRA Betriebsanleitung

Vorschau ausblenden Andere Handbücher für SPECTRA:
Inhaltsverzeichnis

Werbung

Quicklinks

SPECTRA
Betriebsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Carl Valentin SPECTRA

Inhaltszusammenfassung für Carl Valentin SPECTRA

  • Seite 1 SPECTRA Betriebsanleitung...
  • Seite 2 Copyright by Carl Valentin GmbH / 7988001.0817 Angaben zu Lieferung, Aussehen, Leistung, Maßen und Gewicht entsprechen unseren Kenntnissen zum Zeitpunkt des Drucks. Änderungen sind vorbehalten. Alle Rechte, auch die der Übersetzung, vorbehalten. Kein Teil des Werks darf in irgendeiner Form (Druck, Fotokopie oder...

  • Seite 3: Inhaltsverzeichnis

    Spectra Serie Inhaltsverzeichnis Inhaltsverzeichnis Inhaltsverzeichnis ................3 Einleitung ................5 Allgemeine Hinweise ............... 5 Bestimmungsgemäße Verwendung ........5 Wichtige Hinweise ..............6 Steckerbelegung (Geräterückseite) ......... 7 Sicherheitshinweise .............. 9 Betriebsbedingungen ............10 Technische Daten ..............15 Steuereingänge und –ausgänge (Option I) ......18 Steuereingänge und –ausgänge (Option II) ......
  • Seite 4 Inhaltsverzeichnis Spectra Serie Fehlerbehebung ..............79 Zusatzinformationen ............89 10.1 Mehrbahniger Druck .............. 89 10.2 Passwort ................90 10.3 Warmstart ................92 10.4 Rückzug/Verzögerung ............94 10.5 Lichtschranken ..............96 10.6 Ultraschall Lichtschranke (Option) ........97 Umweltgerechte Entsorgung ........... 101 Index ...................

  • Seite 5: Einleitung

    Spectra Serie Einleitung Einleitung 1.1 Allgemeine Hinweise Wichtige Informationen und Hinweise sind in dieser Betriebsanleitung folgendermaßen gekennzeichnet: GEFAHR kennzeichnet eine außerordentlich große, unmittelbar bevorstehende Gefahr, die zu schweren Verletzungen oder sogar zum Tod führen kann. WARNUNG bezeichnet eine möglicherweise bestehende Gefahr, die ohne hinreichende Vorsorge zu schweren Körperverletzungen oder sogar zum Tod führen könnte.

  • Seite 6: Wichtige Hinweise

    Druckqualität erzielt. Durch eine neu entwickelte Elektronik kann eine max. Druckgeschwindigkeit von bis zu 300 mm/s erreicht werden. Die Etikettendrucker der Spectra Serie sind standardmäßig mit einer parallelen und seriellen Schnittstelle ausgestattet. Der Etikettendrucker erkennt automatisch über welche Schnittstelle die Ansteuerung erfolgt.

  • Seite 7: Steckerbelegung (Geräterückseite)

    Spectra Serie Einleitung 1.4 Steckerbelegung (Geräterückseite) PCMCIA Card Einschub A (Option) PCMCIA Card Einschub B (Option) USB Schnittstelle Buchse für PC Tastatur Parallele Schnittstelle für Centronics Serielle Schnittstelle RS-232 Buchse für Ethernet 10/100 (Option) Externer Eingang (Option) Externer Ausgang (Option) Lüfter...

  • Seite 9: Sicherheitshinweise

    Spectra Serie Sicherheitshinweise Sicherheitshinweise Der Etikettendrucker ist für Stromnetze mit Wechselspannung von 230 V ausgelegt. Etikettendrucker nur an Steckdosen mit Schutzleiterkontakt anschließen. Der Etikettendrucker ist nur mit Geräten zu verbinden, die Schutzkleinspannung führen. Vor dem Herstellen oder Lösen von Anschlüssen alle betroffenen Geräte (Computer, Drucker, Zubehör) ausschalten.

  • Seite 10: Betriebsbedingungen

    Sicherheitshinweise Spectra Serie 2.1 Betriebsbedingungen Die Betriebsbedingungen sind Voraussetzungen, die vor Inbetriebnahme und während des Betriebs unserer Geräte erfüllt sein müssen, um einen sicheren und störungsfreien Betrieb zu gewährleisten. Die Betriebsbedingungen sind aufmerksam durchzulesen. Die Geräte sind bis zur Aufstellung nur in der Originalverpackung zu transportieren und aufzubewahren.
  • Seite 11 Spectra Serie Sicherheitshinweise Technische Daten der Netzspannung und Netzfrequenz: Siehe Typenschild Netzversorgung Zulässige Toleranz der Netzspannung: +6% … −10% vom Nennwert Zulässige Toleranz der Netzfrequenz: +2% … −2% vom Nennwert Zulässiger Klirrfaktor der Netzspannung: <=5% Entstörmaßnahmen Bei stark verseuchtem Netz (z.B. bei Einsatz von thyristorgesteuerten Anlagen) müssen bauseits Entstörmaßnahmen getroffen werden.
  • Seite 12 Sicherheitshinweise Spectra Serie Installation Die Datenkabel müssen vollständig geschirmt und mit Metall- oder Datenleitungen metallisierten Steckverbindergehäusen versehen sein. Geschirmte Kabel und Steckverbinder sind erforderlich, um Ausstrahlung und Empfang elektrischer Störung zu vermeiden. Zulässige Leitungen Abgeschirmte Leitung: 4 x 2 x 0,14 mm² ( 4 x 2 x AWG 26) 6 x 2 x 0,14 mm²...
  • Seite 13 Spectra Serie Sicherheitshinweise Wenn Geräte neu eingestellt oder programmiert werden, Neueinstellung durch Probelauf und Probedruck kontrollieren. Fehlerhafte Ergebnisse, Auszeichnungen und Auswertungen werden vermieden. Die Geräte dürfen nur von geschulten Mitarbeitern bedient werden. Sachgemäßen Umgang mit unseren Produkten kontrollieren und wiederholt Schulungen durchführen.

  • Seite 15: Technische Daten

    Spectra Serie Technische Daten Technische Daten Spectra Spectra Spectra Spectra Spectra 107/12 108/12 160/12 162/12 216/12 Druckauflösung 305 dpi 300 dpi 305 dpi 300 dpi 300 dpi Max. Druckgeschwindigkeit 300 mm/s 300 mm/s 150 mm/s 150 mm/s 100 mm/s Druckbreite...
  • Seite 16 Technische Daten Spectra Serie Spectra Spectra Spectra Spectra Spectra Betriebsbedingungen 107/12 108/12 160/12 162/12 216/12 Betriebstemperatur 5 … 35 °C Luftfeuchtigkeit max. 80% (nicht kondensierend) Bedienfeld Tasten Testdruck, Funktionsmenü, Stückzahl, CF Karte, Feed, Enter, 4 x Cursor LCD-Anzeige Grafikdisplay 132 x 32 Pixel, grüne Hintergrundbeleuchtung...
  • Seite 17 Spectra Serie Technische Daten • Standard Ausstattung Abreißkante • Datum / Uhrzeit • integrierte Abwickelvorrichtung (max. Außendurchmesser 200 mm / 8" • IBM Tastaturanschluss • Thermo- oder Thermotransferausführung • Etikettenlichtschranke (Durchlicht und Reflexion von unten) • Windows Druckertreiber • Optionale Ausstattung Transferbandoptimierung (nicht 216/12) •...

  • Seite 18: Steuereingänge Und -Ausgänge (Option I)

    Technische Daten Spectra Serie 3.1 Steuereingänge und –ausgänge (Option I) Signalausgänge Über die Signalausgänge können verschiedene Betriebszustände des Etikettendruckers abgefragt werden. Die Signalausgänge werden über zwei 9-polige D-Sub-Buchsen (Output 1) auf der Rückwand der Ansteuerelektronik zur Verfügung gestellt. Sie bestehen aus Optokoppler-Halbleiterstrecken, die entsprechend der verschiedenen Betriebszustände durchgeschaltet bzw.
  • Seite 19 Spectra Serie Technische Daten Steuereingang Über den Steuereingang wird das Druckstart-Signal in die Ansteuerelektronik geführt. Der Steuereingang ist galvanisch getrennt und muss mit einer externen Spannungsquelle versorgt werden. Der Signalpegel ist aktiv "HIGH". Abbildung 3 Input I Input II In 1...

  • Seite 20: Steuereingänge Und -Ausgänge (Option Ii)

    Technische Daten Spectra Serie 3.2 Steuereingänge und –ausgänge (Option II) Für spezielle Applikationen ist eine I/O Platine mit 24V-Versorgung und Sonderoptionen lieferbar. Rückansicht der I/O – Buchsen. Output I ist identisch zu Option I. Die I/O-24 Buchse ist 15 polig und stellt anwenderseitig auf Pin 5 und 10 24 V zur Versorgung von Sensoren zur Verfügung (max.
  • Seite 21 Spectra Serie Technische Daten Beispiel 1 Beispiel 2 Beispiel 3 08.17 Betriebsanleitung...

  • Seite 23: Installation

    Spectra Serie Installation Installation ⇒ Etikettendrucker Etikettendrucker aus dem Karton heben. auspacken ⇒ Etikettendrucker auf Transportschäden prüfen. ⇒ Lieferung auf Vollständigkeit prüfen. • Lieferumfang Etikettendrucker. • Folienkern (leer), auf Transferbandaufwicklung vormontiert. • Abreißkante (nur bei Basisgeräten). • Spendekante (nur bei Geräten mit Option Spender).

  • Seite 24: Anschließen Des Etikettendruckers

    Installation Spectra Serie 4.2 Anschließen des Etikettendruckers An Stromnetz Der Etikettendrucker ist mit einem Weitbereichsnetzteil ausgerüstet. Der Betrieb mit einer Netzspannung von 230 V / 50-60 Hz ist ohne anschließen Eingriff am Gerät möglich. VORSICHT! Beschädigung des Gerätes durch undefinierte Einschaltströme.

  • Seite 25: Inbetriebnahme Des Etikettendruckers

    Spectra Serie Installation 4.4 Inbetriebnahme des Etikettendruckers Nach Einschalten des Etikettendruckers erscheint das Grundmenü, aus dem der Druckertyp, das aktuelle Datum und die aktuelle Uhrzeit zu ersehen sind. Etikettenmaterial und Transferband einlegen (siehe Kapitel 5. Material einlegen auf Seite 27).

  • Seite 27: Material Einlegen

    Abbildung 4 1. Deckel des Druckers öffnen. 2. Roten Andruckhebel (B) gegen den Uhrzeigersinn drehen, um Druckkopf (A) aufzuklappen. Nur Spectra 216! Zentrierplatte (K) nach außen abziehen. 3. Äußere Etikettenhalterung (C) entfernen. 4. Etikettenrolle mit Innenwicklung auf Abwickelvorrichtung (D) setzen.
  • Seite 28 Verwendung wieder aufgewickelt. 1. Deckel des Druckers öffnen. 2. Roten Andruckhebel (B) gegen den Uhrzeigersinn drehen, um Druckkopf (A) aufzuklappen. Nur Spectra 216! Zentrierplatte (K) nach außen abziehen. 3. Äußere Etikettenhalterung (C) entfernen. 4. Etikettenrolle mit Innenwicklung auf Abwickelvorrichtung (D) setzen.
  • Seite 29 Abbildung 6 1. Deckel des Druckers öffnen. 2. Roten Andruckhebel (B) gegen den Uhrzeigersinn drehen, um Druckkopf (A) aufzuklappen. Nur Spectra 216! Zentrierplatte (P) nach außen abziehen. 3. Äußere Etikettenhalterung (C) entfernen. 4. Etikettenrolle mit Innenwicklung auf Abwickelvorrichtung (D) setzen.
  • Seite 30 Abbildung 7 1. Deckel des Druckers öffnen. 2. Roten Andruckhebel (B) gegen den Uhrzeigersinn drehen, um Druckkopf (A) aufzuklappen. Nur Spectra 216! Zentrierplatte (P) nach außen abziehen. 3. Äußere Etikettenhalterung (C) entfernen. 4. Etikettenrolle mit Innenwicklung auf Abwickelvorrichtung (D) setzen.

  • Seite 31: Leporello-Etiketten Einlegen

    1. Deckel des Druckers öffnen. 2. Roten Andruckhebel (B) gegen den Uhrzeigersinn drehen, um Druckkopf (A) aufzuklappen. Nur Spectra 216! Zentrierplatte (P) nach außen abziehen. 3. Leporellomaterial von hinten in die Führung (C) einlegen. 4. Leporellomaterial unterhalb der Etikettenführung (D) durchführen.

  • Seite 32: Transferband Einlegen

    Reizung Arzt aufsuchen. Für gute Belüftung sorgen. 1. Deckel des Druckers öffnen. 2. Roten Andruckhebel (B) gegen den Uhrzeigersinn drehen, um Druckkopf (A) aufzuklappen. Nur Spectra 216! Zentrierplatte (K) nach außen abziehen. 4. Transferbandrolle (C) mit Außenwicklung auf die Abwickelrolle (D) stecken.
  • Seite 33 Spectra Serie Material einlegen 7. Roten Andruckhebel (B) bis er einrastet im Uhrzeigersinn drehen, um den Druckkopf (A) anzuklappen. 8. Deckel des Druckers wieder schließen. HINWEIS! Da durch elektrostatische Entladung die dünne Beschichtung des Thermodruckkopfes oder andere elektronische Teile beschädigt werden können, sollte das Transferband antistatisch sein.

  • Seite 35: Funktionsmenü

    Spectra Serie Funktionsmenü Funktionsmenü 6.1 Tastatur Mit Hilfe der Folientastatur des Etikettendruckers können sie Änderungen im Funktionsmenü vornehmen. Die eingestellten Parameter werden im Etikettendrucker gespeichert und stehen nach Einschalten des Geräts zur Verfügung. Taste Bedeutung Funktion Grundmenü Zurück ins Grundmenü.

  • Seite 36: Funktionsbaum

    Funktionsmenü Spectra Serie 6.2 Funktionsbaum Druck Initialisierung Geschwindigkeit/Brennstärke Prüfung TCR Ein schwache, Ein starke Empfindlichkeit, Aus Y-Offset X-Offset Abreißkanten-Offset Etikettenlayout Etikettenlänge / Schlitzlänge Mehrbahniger Druck Etikett messen Etikettentyp (Haft-, Endlosetiketten) Materialauswahl Lichtschranke / Abtastposition (Durchlicht/Reflexion normal, Durchlicht/Reflexion invers, Ultraschall) Etiketten-Fehlerlänge / Synchronisation...
  • Seite 37 Spectra Serie Funktionsmenü Spender I/O (Option) Betriebsarten Lichtschrankenpegel IN Signalpegel OUT Signalpegel Entprellung Startsignalverzögerung I/O Protokoll Signal speichern Option Optimierung Optimierung Ein/Aus Option Netzwerk IP Adresse Netzmaske Standard Gateway Geschwindigkeit / Duplex DHCP Druckername Option Scanner Mode Schlechtlesungen Etikettenvorschub Scanner Type...
  • Seite 38 Funktionsmenü Spectra Serie Emulation Emulation Ein/Aus Datum / Uhrzeit Datum/Uhrzeit ändern Sommerzeit Ein/Aus Beginn Sommerzeit (Formatauswahl) Beginn Sommerzeit (Datum) Beginn Sommerzeit (Uhrzeit) Ende Sommerzeit (Formatauswahl) Ende Sommerzeit (Datum) Ende Sommerzeit (Uhrzeit) Zeitverschiebung Service Funktionen Etiketten Parameter (A, B, C) Lichtschranken Parameter (DLS/RLS/SLS/TR/H)

  • Seite 39: Druck Initialisierung

    Spectra Serie Funktionsmenü 6.3 Druck Initialisierung Nach Einschalten des Etikettendruckers ist folgende Anzeige auf dem Display zu sehen: Taste drücken, um in das Funktionsmenü zu gelangen. Taste drücken, um das Menü auszuwählen. Geschwindigkeit: Angabe der Druckgeschwindigkeit in mm/s (siehe Technische Daten, auf Seite 15).

  • Seite 40: Etikettenlayout

    Funktionsmenü Spectra Serie 6.4 Etikettenlayout Im Grundmenü des Etikettendruckers, Taste drücken, um in das Funktionsmenü zu gelangen. Taste drücken, bis das Menü 'Etikettenlayout' erreicht wurde. Taste drücken, um das Menü auszuwählen. Etikett: Angabe der Etikettenlänge in mm (siehe Technische Daten auf Seite 15).
  • Seite 41 Spectra Serie Funktionsmenü Taste drücken, um zum nächsten Menüpunkt zu gelangen. Etiketten-Fehlerlänge: Angabe nach wie vielen mm, im Fall eines Fehlers, eine Meldung im Display erscheinen soll. Wertebereich:1 mm … 999 mm. Synchronisieren Ein: Fehlt ein Etikett auf dem Trägermaterial, wird eine Fehlermeldung angezeigt.

  • Seite 42: Geräte Parameter

    Funktionsmenü Spectra Serie 6.5 Geräte Parameter Im Grundmenü des Etikettendruckers, Taste drücken, um in das Funktionsmenü zu gelangen. Taste drücken, bis das Menü 'Geräte Parameter' erreicht wurde. Taste drücken, um das Menü auszuwählen. Feldverwaltung: Aus: Der gesamte Druckspeicher wird gelöscht.
  • Seite 43 Spectra Serie Funktionsmenü Taste drücken, um zum nächsten Menüpunkt zu gelangen. Tastaturbelegung: Auswahl des Gebietsschemas für die gewünschte Tastaturbelegung. Folgende Möglichkeiten stehen zur Verfügung: Deutschland, England, Frankreich, Griechenland, Spanien, Schweden und US auszuwählen. Taste drücken, um zum nächsten Menüpunkt zu gelangen.
  • Seite 44 Funktionsmenü Spectra Serie Taste drücken, um zum nächsten Menüpunkt zu gelangen. Rückzug / Verzögerung: Rückzug: Der Rückzug in den Betriebsarten Spender (optional), Messer (optional) und Abreißkante ist optimiert worden, so dass beim Fahren in den Offset das nachfolgende Etikett, falls möglich schon 'angedruckt' wird, und somit auf den Rückzug des Etiketts verzichtet,...

  • Seite 45: Schnittstellen

    Spectra Serie Funktionsmenü 6.6 Schnittstellen Im Grundmenü des Etikettendruckers, Taste drücken, um in das Funktionsmenü zu gelangen. Taste drücken, bis das Menü 'Schnittstellen' erreicht wurde. Taste drücken, um das Menü auszuwählen. COM1: 0 - serielle Schnittstelle Aus. 1 - serielle Schnittstelle Ein.
  • Seite 46 Funktionsmenü Spectra Serie Taste drücken, um zum nächsten Menüpunkt zu gelangen. SOH: Start des Datenübertragungsblock Hex-Format 01 ETB: Ende des Datenübertragungsblock Hex-Formal 17 Im Etikettendrucker sind zwei unterschiedliche Start-/Stoppzeichen einstellbar. Im Normalfall wird für SOH = 01 HEX und für ETB = 17 HEX eingesetzt.

  • Seite 47: Emulation

    Funktionsmenü zu gelangen. Taste drücken, bis das Menü 'Emulation' erreicht wurde. Taste drücken, um das Menü auszuwählen. Protokoll: CVPL: Carl Valentin Programming Language ® ZPL: Zebra Programming Language ® Die Umstellung zwischen CVPL Protokoll und ZPL II Protokoll.

  • Seite 48: Datum & Uhrzeit

    Funktionsmenü Spectra Serie 6.8 Datum & Uhrzeit Taste drücken, um in das Funktionsmenü zu gelangen. Taste drücken, bis das Menü 'Datum/Uhrzeit' erreicht wurde. Taste drücken, um das Menü auszuwählen. Änderung von Datum und Uhrzeit: Die obere Zeile des Displays zeigt das aktuelle Datum, die untere Zeile die aktuelle Uhrzeit an.

  • Seite 49: Service Funktionen

    Spectra Serie Funktionsmenü 6.9 Service Funktionen HINWEIS! Damit der Händler bzw. der Druckerhersteller im Servicefall schnellen Support bieten kann, verfügt der Etikettendrucker über das Menü Service Funktionen. Notwendige Informationen wie z.B. eingestellte Parameter, können direkt vom Etikettendrucker abgelesen werden. Weitere Hinweise wie z.B. Firmware- oder Fontversion können dem Grundmenü...
  • Seite 50 Funktionsmenü Spectra Serie Taste drücken, um zum nächsten Menüpunkt zu gelangen. Motor Rampe: Diese Funktion wird häufig bei hohen Druckgeschwindigkeiten benötigt, da dadurch das Reißen des Transferbandes verhindert werden kann. Je höher der '++'-Wert eingestellt ist, je langsamer wird der Vorschubmotor beschleunigt.
  • Seite 51 Spectra Serie Funktionsmenü Taste drücken, um zum nächsten Menüpunkt zu gelangen. TRB = Transferband Vorwarnung: Vor dem Ende des Transferbands wird ein Signal über einen Steuerausgang ausgegeben. Vorwarnung Durchmesser: Einstellung des Transferbandvorwarnungsdurchmessers. Wird an dieser Stelle ein Wert in mm eingegeben, wird bei Erreichen dieses Durchmessers (gemessen an der Transferbandrolle) ein Signal über einen Steuerausgang gegeben.

  • Seite 52: Grundmenü

    Funktionsmenü Spectra Serie 6.10 Grundmenü Nach Einschalten des Etikettendruckers ist folgende Anzeige auf dem Display zu sehen: Die erste Zeile des Grundmenüs gibt den Druckertyp an. In der zweiten Zeile wird das aktuelle Datum und die Uhrzeit angezeigt. Taste drücken und folgende Anzeige ist zu sehen: Anzeige der Versionsnummer der Firmware.

  • Seite 53: Optionen

    Spectra Serie Optionen Optionen 7.1 Messer Der Menüpunkt Messer wird nur angezeigt, wenn beim Einschalten des Etikettendruckers die Option 'Messer' über die Messerlichtschranke erkannt wird. Im Grundmenü des Etikettendruckers, Taste drücken, um in das Funktionsmenü zu gelangen. Taste drücken, bis Menü 'Messer' erreicht wurde.
  • Seite 54 Optionen Spectra Serie Messer Nach Auswahl der gewünschten Messer Betriebsart, Taste Zusatzfunktionen drücken, um zusätzliche Funktionen auszuwählen. Geschwindigkeit: Auswahl der Geschwindigkeit mit der ein Schnitt ausgeführt werden soll. Die Geschwindigkeit richtet sich nach der Stärke des Druckmaterials, d.h. je dicker das Material ist, je langsamer sollte der Schnitt ausgeführt werden (Wertebereich: 0 –...

  • Seite 55: Spender I/O

    Spectra Serie Optionen 7.2 Spender I/O Um den Etikettendrucker im Spendemode zu betreiben, muss ein Druckauftrag gestartet sein und der Etikettendrucker sich im "wartend"-Mode befinden. Im Grundmenü des Etikettendruckers, Taste drücken, um in das Funktionsmenü zu gelangen. Taste drücken, bis Menü 'Spender I/O' erreicht wurde.
  • Seite 56 Optionen Spectra Serie Zusätzliche Parameter Nach Auswahl der gewünschten Spender I/O Betriebsart, Taste für Spender I/O drücken, um zusätzliche Parameter auszuwählen. Spende-Lichtschranke: Erster Wert = Angabe des aktuellen Lichtschrankenpegels. Zweiter Wert = Angabe ob ein Etikett (Wert = 1) oder ob kein Etikett (Wert = 0) gefunden wurde.
  • Seite 57 Spectra Serie Optionen Taste drücken, um zum nächsten Parameter zu gelangen. Startsignal speichern: Ein: Das Startsignal für das nächste Etikett kann bereits während dem Drucken des aktuellen Etiketts angelegt werden. Das Signal wird vom Etikettendrucker registriert. Der Etikettendrucker beginnt sofort nach Beendigung des aktuellen Etiketts mit dem Drucken des nächsten Etiketts.

  • Seite 58: Optimierung

    Optionen Spectra Serie 7.3 Optimierung Der Menüpunkt Optimierung wird nur angezeigt, wenn beim Einschalten des Druckers die Option Optimierung über die Optimierungslichtschranke erkannt wird. Optimierung = maximale Ausnutzung des Transferbandes Bei dem oben angeführten Beispiel ist deutlich zu erkennen, dass der Transferbandverbrauch bei eingeschalteter Betriebsart 'Optimierung' deutlich niedriger ist.

  • Seite 59: Scanner

    Spectra Serie Optionen 7.5 Scanner Im Grundmenü des Etikettendruckers, Taste drücken, um in das Funktionsmenü zu gelangen. Taste drücken, bis Menü 'Scanner' erreicht wurde. Taste drücken, um Menü auszuwählen. Mode: Mode 1 (Datenvergleich) Die vom Scanner gelesenen Barcodedaten werden mit den gedruckten Daten verglichen.
  • Seite 60 Optionen Spectra Serie Taste drücken, um zum nächsten Menüpunkt zu gelangen. Scanner Setup: Positionierung des Scanners. Zuvor muss der Scanner angeschlossen, im Fenster 'Scanner-Typ' der entsprechende Scanner ausgewählt, im Fenster 'Schnittstellen-Parameter' die Schnittstelle eingeschaltet und die Schnittstellen-Parameter korrekt eingestellt worden sein.

  • Seite 61: Memory Card

    Spectra Serie Optionen 7.6 Memory Card Auf der Rückseite des Etikettendruckers befinden sich zwei PCMCIA Memory Card Laufwerke. Mit der Speicherkarte können über Schnittstelle Grafiken, Text, Etikettendaten oder Informationen aus einer Datenbank permanent gespeichert werden. Einsetzen und Memory Card mit der Kontaktseite nach vorne in den dafür Entnehmen der vorgesehenen Einschub einschieben.
  • Seite 62 Optionen Spectra Serie Tastenbelegung Taste drücken, um die auf der Memory Card gespeicherten Etiketten anzuzeigen. Taste drücken, um in das Memory Card Menü zu gelangen. Taste drücken, um einen Menüpunkt nach vorne zu blättern. Taste drücken, um einen Menüpunkt zurück zu blättern.
  • Seite 63 Spectra Serie Optionen Datei von Memory Tastenfolge: Card laden Taste drücken, um Menüpunkt 'Datei laden' auszuwählen. Die zu ladende Datei auswählen und mit Taste bestätigen. Das geladene Etikett befindet sich im druckerinternen Speicher. Nach Beenden des Ladevorgangs wird wieder das Grundmenü...
  • Seite 64 Optionen Spectra Serie Verzeichnis/Laufwerk Tastenfolge: wechseln Taste drücken, um Menüpunkt 'Verzeichnis wechseln' auszuwählen. In der unteren Zeile wird das momentan ausgewählte Verzeichnis angezeigt. Tasten drücken, um das Verzeichnis in die obere Zeile zu wechseln. Tasten drücken, um die möglichen Verzeichnisse anzuzeigen.
  • Seite 65 Spectra Serie Optionen Memory Card kopieren Tastenfolge: Taste drücken, um Menüpunkt 'Kopieren' auszuwählen. Taste drücken, um Kopierfunktion auszuwählen. Laufwerk A nach A, A nach B, B nach A oder B nach B. Quell- und Zielkarte einlegen und Taste drücken, um Auswahl zu bestätigen.

  • Seite 67: Wartung Und Reinigung

    Spectra Serie Wartung und Reinigung Wartung und Reinigung GEFAHR! Lebensgefahr durch Stromschlag! ⇒ Vor allen Wartungsarbeiten Etikettendrucker vom Stromnetz trennen. HINWEIS! Für die Reinigung des Geräts sind persönliche Schutzeinrichtungen wie Schutzbrille und Handschuhe empfehlenswert. Wartungsplan Wartungsaufgabe Häufigkeit Allgemeine Reinigung (siehe Bei Bedarf.

  • Seite 68: Allgemeine Reinigung

    Wartung und Reinigung Spectra Serie WARNUNG! Brandgefahr durch leicht entzündlichen Etikettenlöser! ⇒ Bei Verwendung von Etikettenlöser muss der Etikettendrucker vollständig von Staub befreit und gereinigt sein. 8.1 Allgemeine Reinigung VORSICHT! Beschädigung des Etikettendruckers durch scharfe Reinigungsmittel! ⇒ Keine Scheuer- oder Lösungsmittel zur Reinigung der Außenflächen oder Baugruppen verwenden.

  • Seite 69: Druckwalze Reinigen

    Spectra Serie Wartung und Reinigung 8.3 Druckwalze reinigen Eine Verschmutzung der Druckwalze führt zu einer schlechteren Druckqualität und kann außerdem zu Beeinträchtigungen des Materialtransports führen. VORSICHT! Beschädigung der Druckwalze! ⇒ Keine scharfen, spitzen oder harten Gegenstände zur Reinigung der Druckwalze verwenden.

  • Seite 70: Druckkopf Reinigen

    Wartung und Reinigung Spectra Serie 8.4 Druckkopf reinigen Während des Drucks kommt es zu Verunreinigungen am Druckkopf z.B. durch Farbpartikel des Transferbandes. Deshalb ist es sinnvoll und notwendig, den Druckkopf in gewissen Zeitabständen, abhängig von Betriebsstunden und Umgebungseinflüssen wie Staub usw., zu reinigen.

  • Seite 71: Etikettenlichtschranke Reinigen

    Spectra Serie Wartung und Reinigung 8.5 Etikettenlichtschranke reinigen VORSICHT! Beschädigung der Lichtschranke! ⇒ Keine scharfen oder harten Gegenstände oder Lösungsmittel zur Reinigung der Lichtschranke verwenden. Die Etikettenlichtschranke kann durch Papierstaub verschmutzen. Dadurch kann die Etikettenabtastung beeinträchtigt werden. Abbildung 14 1. Deckel des Druckers öffnen.

  • Seite 72: Druckkopf Austauschen (Allgemeines)

    Wartung und Reinigung Spectra Serie 8.6 Druckkopf austauschen (Allgemeines) Abbildung 15 Zwischenlage Steckverbindung Signal Steckverbindung Spannung Druckkopf Brennlinie Führung Rändelschraube VORSICHT! Beschädigung des Druckkopfs durch elektrostatische Entladungen oder mechanische Einflüsse! ⇒ Etikettendrucker auf geerdeter leitfähiger Unterlage aufstellen. ⇒ Körper erden, z.B. durch Anlegen eines geerdeten Handgelenkgurts.

  • Seite 73: Flattype Druckkopf Austauschen

    Spectra Serie Wartung und Reinigung 8.7 FlatType Druckkopf austauschen Abbildung 16 Druckkopf ausbauen 1. Etiketten und Transferband aus dem Etikettendrucker entnehmen. 2. Bei verriegeltem Druckkopf die Rändelschrauben (1) lösen. 3. Roten Andruckhebel (2) gegen den Uhrzeigersinn drehen, um den Druckkopf zu entriegeln.

  • Seite 74: Flattype Druckkopf Einstellen

    Wartung und Reinigung Spectra Serie 8.8 FlatType Druckkopf einstellen Parallelität Für ein sauberes Druckbild ist die einzustellende Parallelität der Brennlinie des Thermodruckkopfes zur Andruckwalze ein wichtiges Kriterium. Da die Position der Brennlinie auf dem Druckkopf fertigungsbedingten Schwankungen unterliegt, ist es nach einem Druckkopfwechsel z.T.
  • Seite 75 Spectra Serie Wartung und Reinigung Andruck Eine Erhöhung des Kopfandrucks führt auf der entsprechenden Seite zu einer Verbesserung der Druckbildschwärzung und zu einer Verschiebung des Bandlaufs in die entsprechende Richtung. VORSICHT! Beschädigung des Druckkopfs durch ungleiche Abnutzung! ⇒ Werkseinstellung nur in Ausnahmefällen verändern.

  • Seite 76: Cornertype Druckkopf Austauschen

    Wartung und Reinigung Spectra Serie 8.9 CornerType Druckkopf austauschen Abbildung 17 1. Etiketten und Transferband aus dem Etikettendrucker entnehmen. Druckkopf ausbauen 2. Bei verriegeltem Druckkopf die Inbusschrauben (1) lösen. 3. Roten Andruckhebel (2) gegen den Uhrzeigersinn drehen, um den Druckkopf zu entriegeln.

  • Seite 77: Cornertype Druckkopf Einstellen

    Spectra Serie Wartung und Reinigung 8.10 CornerType Druckkopf einstellen Parallelität Für ein sauberes Druckbild ist die einzustellende Parallelität der Brennlinie des Thermodruckkopfes zur Andruckwalze ein wichtiges Kriterium. Da die Position der Brennlinie auf dem Druckkopf fertigungsbedingten Schwankungen unterliegt, ist es nach einem Druckkopfwechsel z.T.
  • Seite 78 Wartung und Reinigung Spectra Serie Andruck Eine Erhöhung des Kopfandrucks führt auf der entsprechenden Seite zu einer Verbesserung der Druckbildschwärzung und zu einer Verschiebung des Bandlaufs in die entsprechende Richtung. VORSICHT! Beschädigung des Druckkopfs durch ungleiche Abnutzung! ⇒ Werkseinstellung nur in Ausnahmefällen verändern.

  • Seite 79: Fehlerbehebung

    Spectra Serie Fehlerbehebung Fehlerbehebung Fehlermeldung Ursache Behebung Zeile zu hoch Zeile ragt ganz bzw. teilweise Zeile tiefer setzen (Y-Wert über den oberen Rand des erhöhen). Layouts. Rotation und Font überprüfen. Zeile zu tief Zeile ragt ganz bzw. teilweise Zeile höher setzen (Y-Wert über den unteren Rand des...
  • Seite 80 Fehlerbehebung Spectra Serie Fehlermeldung Ursache Behebung COM OVERRUN Datenverlust an serieller Baudrate überprüfen. Schnittstelle (RS-232). Kabel (Drucker und PC) überprüfen. Feldindex Empfangene Zeilennummer ist Gesendete Daten überprüfen. bei RS-232 und paralleler Verbindung (PC und Drucker) Schnittstelle ungültig. überprüfen. Länge Maske Länge des empfangenen...
  • Seite 81 Spectra Serie Fehlerbehebung Fehlermeldung Ursache Behebung Fehler Messer Fehler beim Schnitt --> Lauf des Etikettenbandes Papierstau. überprüfen. Messerlauf überprüfen. Ungültiger Parameter Eingegebene Zeichen Codedaten überprüfen. entsprechen nicht den vom Datenbezeichner zugelassenen Zeichen. Datenbezeichner Ausgewählter Datenbezeichner Codedaten überprüfen. bei GS1-128 nicht verfügbar.
  • Seite 82 Fehlerbehebung Spectra Serie Fehlermeldung Ursache Behebung Kein Laufwerk Speicherkarte nicht gefunden / Speicherkarte richtig nicht richtig eingesteckt. einstecken. Fehlerhaftes Speicherkarte kann nicht Speicherkarte überprüfen und Laufwerk gelesen werden (fehlerhaft). evtl. austauschen. Laufwerk nicht Speicherkarte nicht formatiert. Speicherkarte formatieren. formatiert Aktuelles Versuch das aktuelle Verzeichnis wechseln.
  • Seite 83 Spectra Serie Fehlerbehebung Fehlermeldung Ursache Behebung Kein CF Interface Kein Laufwerk für Korrekten Anschluss des Speicherkarte gefunden. Laufwerks überprüfen. Zuständigen Händler kontaktieren. Keine CF Karte Keine Speicherkarte Speicherkarte in Einschub eingesteckt. stecken. Webserver Fehler Fehler beim Start des Zuständigen Händler Webservers.
  • Seite 84 Fehlerbehebung Spectra Serie Fehlermeldung Ursache Behebung Format Datum/Uhrzeit Falsche Formateingabe für Formatstring überprüfen. Datum/Uhrzeit. Warmstart CF Keine Speicherkarte Falls Option Warmstart aktiviert vorhanden. wurde, muss eine Speicherkarte gesteckt sein. Zum Stecken der Speicherkarte den Drucker zuerst ausschalten. Spiegeln/Drehen Funktion 'mehrbahniger Druck'...
  • Seite 85 Spectra Serie Fehlerbehebung Fehlermeldung Ursache Behebung RFID Data Fehlerhafte oder unvollständige Überprüfen Sie die RFID Daten Definition der RFID Daten. Definitionen RFID Type Definition der Etikettendaten Speicheraufteilung des stimmen nicht mit verwendetem verwendeten Etikettentyps Etikett überein. überprüfen. RFID Lock Fehler bei Programmierung des...
  • Seite 86 Fehlerbehebung Spectra Serie Fehlermeldung Ursache Behebung Saugplatte leer Option APL 100 Eingangssignale und Druckluftzufuhr überprüfen. Sensor erkennt kein Etikett an Saugplatte. Startsignal Druckauftrag ist aktiv aber Startsignal überprüfen. Gerät nicht bereit ihn zu verarbeiten. Keine Druckdaten Druckdaten außerhalb des Eingestellten Gerätetyp Layouts.
  • Seite 87 Spectra Serie Fehlerbehebung Fehlermeldung Ursache Behebung Druckposition Der obere und rechte Endlagenschalter OBEN und Endlagenschalter sind nicht in RECHTS auf korrekte Funktion der richtigen Position. und Position prüfen. Pneumatik auf Funktion prüfen. XML Parameter Die XML Datei enthält falsche Zuständigen Händler Parameter.
  • Seite 88 Fehlerbehebung Spectra Serie Fehlermeldung Ursache Behebung DMA Sendbuffer Kommunikationsproblem HMI. Drucker neu starten. UID Konflikt Einstellungen RFID- RFID Initialisierung Programmierung fehlerhaft. durchführen. Modul nicht gefunden RFID-Modul ist nicht verfügbar Anschluss RFID-Modul prüfen. Zuständigen Händler kontaktieren. Kein Freigabesignal Keine Druckfreigabe durch die Freigbesignal an der übergeordnete Steuerung...

  • Seite 89: Zusatzinformationen

    Spectra Serie Zusatzinformationen 10 Zusatzinformationen 10.1 Mehrbahniger Druck Mit dem Etikettendrucker kann mehrbahnig gedruckt werden, d.h. die Informationen einer Bahn (Spalte) kann mehrmals, je nach Bahnbreite, auf das Etikett gedruckt werden. Dadurch kann die volle Druckbreite ausgenutzt werden und die Generierzeit erheblich verringert werden.

  • Seite 90: Passwort

    Zusatzinformationen Spectra Serie 10.2 Passwort Der Abteilungsleiter programmiert eine Speicherkarte direkt am 1. Beispiel: Etikettendrucker. Er speichert 10 verschiedene Etiketten ab. Außerdem stellt er die Druckerparameter (Brennstärke, Geschwindigkeit, usw.) auf die entsprechenden Werte ein. Die Bedienperson soll nur Etiketten von der MC abrufen und ausdrucken können.
  • Seite 91 Spectra Serie Zusatzinformationen Passwort definieren Ist kein Passwort definiert bzw. der Passwortschutz inaktiv, können alle Funktionen ausgeführt werden. Im Funktionsmenü befindet sich der Menüpunkt 'Passwort'. Das Passwort wird eingegeben, der Passwortschutz aktiviert, und es wird eingestellt, welche Funktionen gesperrt werden sollen: Taste drücken bis Menüpunkt 'Passwort' erscheint.

  • Seite 92: Warmstart

    Zusatzinformationen Spectra Serie 10.3 Warmstart HINWEIS! Die Speicherung der Daten erfolgt auf CF Karte. Aus diesem Grund ist die Funktion CF Karte die Voraussetzung für den Menüpunkt Warmstart. Die Funktion Warmstart beinhaltet z.B. dass bei einem eventuellen Netzausfall das aktuell geladene Etikett ohne Datenverlust weiterverarbeitet werden kann.
  • Seite 93 Spectra Serie Zusatzinformationen Starten des Falls beim Ausschalten ein Druckauftrag aktiv war, wird automatisch Druckauftrags ein Druckstart ausgelöst und die Soll- bzw. Ist-Anzahl der gedruckten Etiketten aktualisiert. Falls der Druckauftrag beim Ausschalten gestoppt war, wird er nach Einschalten des Etikettendruckers wieder in den 'Gestoppt' Zustand versetzt.

  • Seite 94: Rückzug/Verzögerung

    Zusatzinformationen Spectra Serie 10.4 Rückzug/Verzögerung Rückzug Betriebsarten Im fortlaufenden Spendebetrieb (IO DYN F, IO ST F, IO LS F) ist kein optimierter Rückzug möglich, da beim Druckauftragswechsel das aktuelle Etikett im Offsetbereich bereits vom alten Druckauftrag bedruckt wäre. Bei aktiviertem Doppelschnitt ist kein optimierter Rückzug möglich.
  • Seite 95 Spectra Serie Zusatzinformationen Kein Rückzug Spender: Nach Drucken des Etiketts wird in den Spende Offset gefahren und dort gewartet. Beim Anlegen eines neuen Startsignals (IO dynamisch) wird dann sofort das nächste Etikett gedruckt. Da das Etikett aber bereits im Offset steht, wird es erst ab der Offsetposition bedruckt, d.h.

  • Seite 96: Lichtschranken

    Zusatzinformationen Spectra Serie 10.5 Lichtschranken HINWEIS! Bei Verwendung von Reflexions-Lichtschranken sollte darauf geachtet werden, dass der Deckel des Etikettendruckers geschlossen ist und somit Fremdlichteinwirkungen (z.B. Arbeitslampe) auf die Lichtschranke verhindert wird. Durchlicht Der Sender befindet sich oben und der Empfänger unten, d.h. der Infrarotstrahl wird von oben gesendet.

  • Seite 97: Ultraschall Lichtschranke (Option)

    Spectra Serie Zusatzinformationen 10.6 Ultraschall Lichtschranke (Option) HINWEIS! Drucker darf nicht mit Option Optimierung ausgestattet sein. Dieser Lichtschrankentyp eignet sich besonders für den Einsatz von transparenten Etiketten auf transparentem Trägermaterial. HINWEIS! Die Ultraschall Lichtschranke muss auf das jeweils verwendete Etikettenmaterial abgeglichen werden.
  • Seite 98 Zusatzinformationen Spectra Serie Lichtschranke Einstellung des Schaltpunktes im abgleichen Modus 'hellschaltend': Schaltausgang Q ist aktiv, wenn zwischen den Etiketten das Trägermaterial erfasst wird (Lückenerkennung). Etikett zwischen der aktiven Fläche des Gabelsensors (siehe Pfeil auf Sensor) positionieren. Mit der Taste bzw.
  • Seite 99 Spectra Serie Zusatzinformationen Empfindlichkeits- Langsame Einstellung: einstellung Taste bzw. einmal drücken. Die rote LED leuchtet bei jedem Tastendruck. Schnelle Einstellung: Mit dem Finger auf der Taste bzw. bleiben. Die rote LED blinkt nach 2 Sekunden. Hell- (L) / Dunkel- Taste gleichzeitig 6 Sekunden drücken.

  • Seite 101: Umweltgerechte Entsorgung

    Carl Valentin GmbH zurückgegeben werden. Die Altgeräte werden daraufhin fachgerecht entsorgt. Die Carl Valentin GmbH nimmt dadurch alle Verpflichtungen im Rahmen der Altgeräteentsorgung rechtzeitig wahr und ermöglicht damit auch weiterhin den reibungslosen Vertrieb der Produkte. Wir können nur frachtfrei zugesandte Geräte zurücknehmen.

  • Seite 103: Index

    Spectra Serie Index 12 Index Anschließen Drucker ................24 Aufstellen Drucker ................23 Bestimmungsgemäße Verwendung ..........5, 6 Betriebsbedingungen ............10, 11, 12, 13 Druckkopf austauschen CornerType ..................76 FlatType ..................73 Druckkopf einstellen, CornerType Andruck ................... 78 Druckausgleich ................77 Parallelität ..................
  • Seite 104 Index Spectra Serie Material einlegen ................27 Mehrbahniger Druck ................89 Memory Card ..............62, 63, 64, 65 Optionen Memory Card .................. 61 Messer ..................53, 54 Netzwerk ..................58 Optimierung ..................58 Spender I/O ................ 55, 56, 57 Passwortschutz ................90, 91 Produktbeschreibung ................
  • Seite 106 Carl Valentin GmbH Neckarstraße 78 – 86 u. 94 . 78056 Villingen-Schwenningen Phone +49 7720 9712-0 . Fax +49 7720 9712-9901 info@carl-valentin.de . www.carl-valentin.de...
