Vyčistěte tiskovou hlavu
A
B
Výměna tiskové hlavy
UPOZORNĚNÍ!
Nebezpečí poškození tiskové hlavy elektrostatickým nábojem nebo mechanickými vlivy!
⇒ Zařízení postavte na uzemněnou vodivou podložku.
⇒ Korpus uzemněte, např. přiložením uzemněného náramku.
⇒ Nedotýkejte se kontaktů na konektorech.
⇒ Tiskové lišty se nedotýkejte tvrdými předměty nebo rukou.
B
C
A
D
E
Čeština
UPOZORNĚNÍ!
Poškození tiskové hlavy!
⇒ Nepoužívejte ostré nebo tvrdé předměty k
čištění tiskové hlavy.
⇒ Nedotýkejte se skleněné ochranné vrstvy
tiskové hlavy.
Během tisku dochází ke znečištění tiskové hlavy např. částicemi
barvy z transferového pásu. Proto je účelné a nutné tiskovou
hlavu čistit v určitých intervalech, v závislosti na provozních
hodinách a vlivech okolí, jako prach atd.
• Odstraňte kryt.
• Očistěte povrch tiskové hlavy (B) vatovou tyčinkou
namočenou v čistém alkoholu.
• Před uvedením modulu do provozu nechte tiskovou hlavu
vysušit po dobu 2–3 minut.

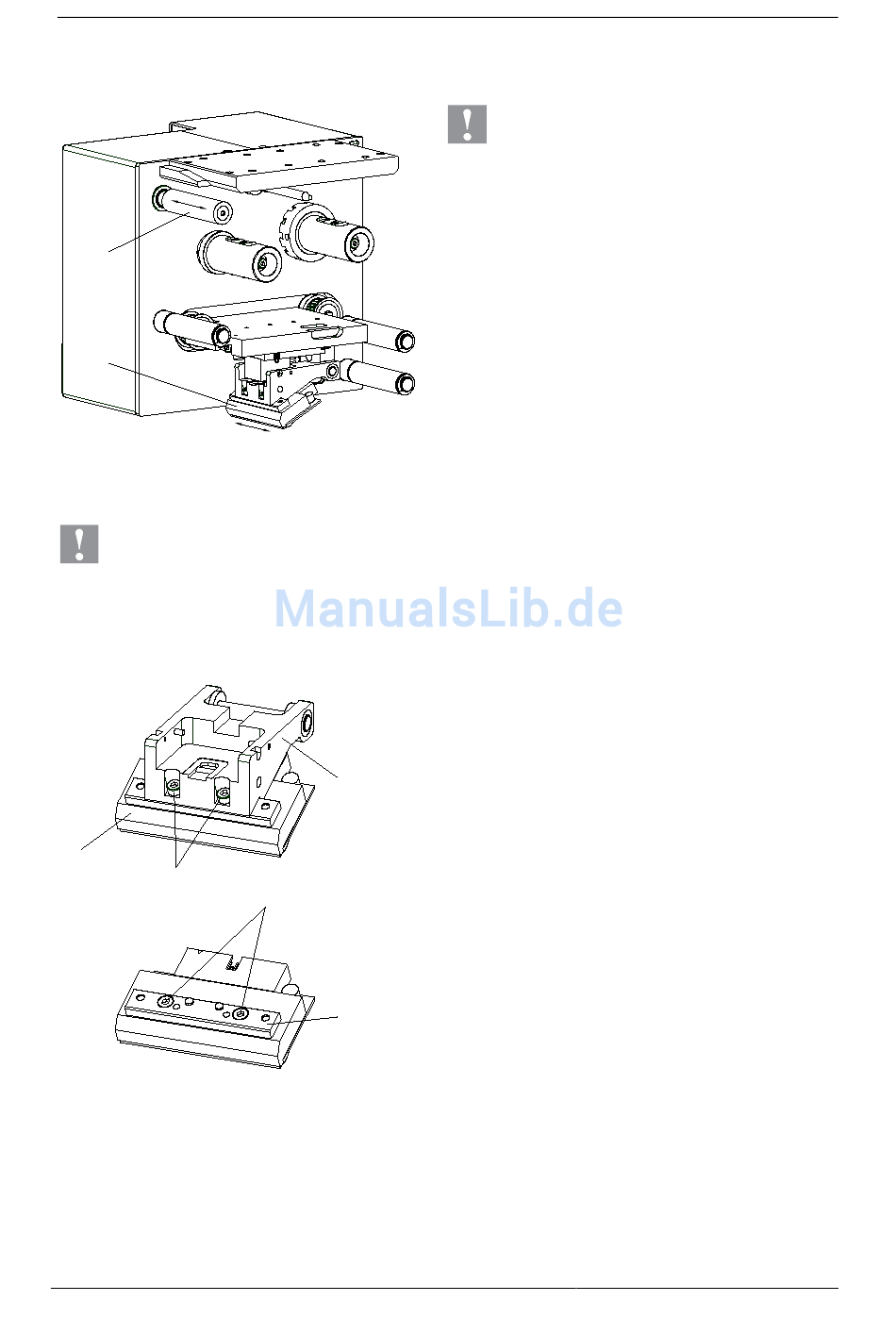

Demontáž tiskové hlavy
• Odstraňte kryt.
• Jednotku tiskové hlavy posuňte do vhodné servisní polohy.
• Držák tiskové hlavy (A) zatlačte lehce dolů, až se Vám
podaří zasunout imbus do šroubu (C).
• Vytáhněte konektor na zadní straně tiskové hlavy.
• Odšroubujte šrouby (D) a vyjměte tiskovou hlavu (B).
Montáž tiskové hlavy
• Připevněte lištu tiskové hlavy (E) šrouby (C) k tiskové
hlavě.
Dbejte na správnou polohu lišty (viz obrázek).
• Zasuňte konektory do nové tiskové hlavy.
• Tiskovou hlavu umístěte do držáku tiskové hlavy (A) tak,
aby unašeče zabíraly v příslušných otvorech v držáku
tiskové hlavy (A).
• Držák tiskové hlavy (A) lehce přidržte prstem na tiskovém
válci a vyzkoušejte správnou polohu tiskové hlavy (B).
• Pomocí šestihranného klíče zašroubujte šroub (C) a pevně
ho utáhněte.
• Kabel tiskové hlavy opět zapojte.
• Opět vložte přenosovou fólii.
•
V servisních funkcích (Dot odpor) zadejte hodnotu odporu
nové tiskové hlavy. Hodnotu naleznete na výrobním štítku
tiskové hlavy.
•
Zkontrolujte polohu tiskové hlavy zkušebním tiskem.
