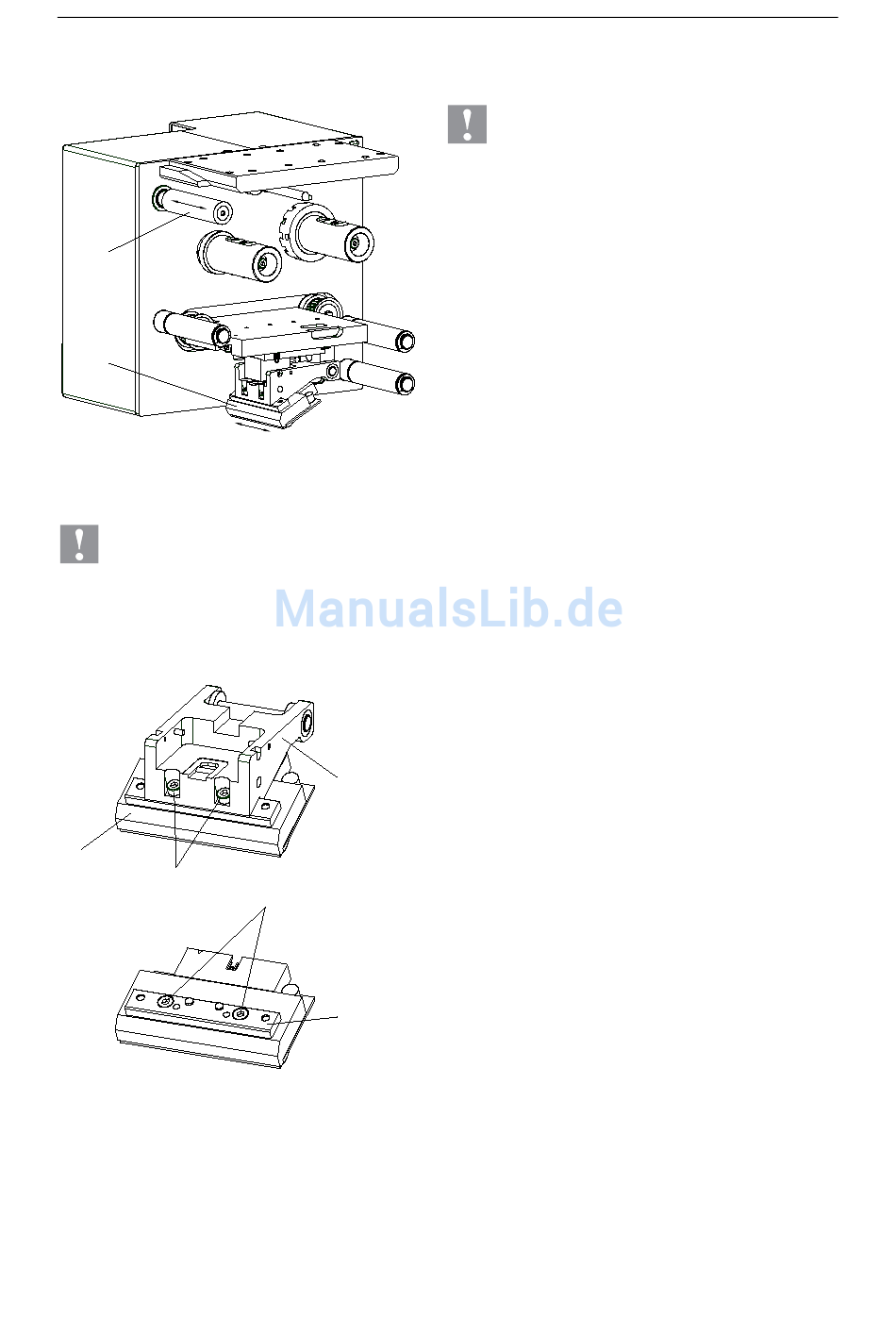

Czyszczenie głowicy modułu
A
B
Wymiana głowicy drukującej
PRZESTROGA!
Uszkodzenie głowicy drukującej na skutek wyładowań elektrostatycznych lub wpływu czynników mechanicznych!
⇒ Urządzenie ustawić na uziemionej, przewodzącej prąd podkładce.
⇒ Uziemić ciało, np. zakładając uziemioną opaskę na nadgarstek.
⇒ Nie dotykać styków złączy wtykowych.
⇒ Listwy drukującej nie dotykać twardymi przedmiotami ani rękoma.
B
C
Demontaż głowicy drukującej
•
•
•
A
•
•
•
D
Montaż głowicy drukującej
•
•
•
E
•
•
•
•
•
•
Polski
PRZESTROGA!
Uszkodzenie głowicy drukującej!
⇒ Do czyszczeniu głowicy nie stosować żadnych
ostrych lub twardych przedmiotów.
⇒ Unikać dotykania ochronnej powłoki szklanej
głowicy.
Podczas drukowania na głowicy drukującej osadzają się
zanieczyszczenia, które mogą mieć negatywny wpływ na jakość
wydruku, powodując np. różnice w kontraście lub niepożądany
efekt pionowych pasków.
• Zdjąć pokrywę.
• Powierzchnię głowicy drukującej (B) przetrzeć patyczkiem z
watą nasączoną czystym alkoholem.
• Przed uruchomieniem głowica powinna schnąć 2 do 3
minut.
Zdjąć pokrywę.
Karetkę przesunąć do odpowiedniej pozycji serwisowej.
Mocowanie głowicy drukującej (A) nacisnąć lekko w dół, aby
można było wprowadzić klucz imbusowy w śruby (C).
Wykręcić śruby (C) i wyjąć głowicę drukującą (B).
Rozłączyć złącze wtykowe na spodniej stronie głowicy
drukującej.
Wykręcić śruby (D) i wyjąć głowicę drukującą (B).
Śrubami (C) przymocować do głowicy drukującej listwę głowicy
(E). Uważać na prawidłowe położenie listwy (patrz rysunek).
Podłączyć złącze wtykowe nowej głowicy drukującej.
Umieścić głowicę drukującą w mocowaniu (A), tak by wypusty
weszły w odpowiednie otwory w mocowaniu (A).
Mocowanie głowicy drukującej (A) lekko przycisnąć jednym
palcem do wałka modułu i sprawdzić prawidłowe położenie
głowicy drukującej (B).
Za pomocą klucza wkręcić śrubę (C) i mocno dokręcić.
Ponownie włożyć kabel do głowicy drukującej.
Ponownie włożyć taśmę transferową.
W funkcjach serwisowych (Rezystancja punktowa) wprowadzić
wartość rezystancji nowej głowicy drukującej. Wartość można
znaleźć na tabliczce znamionowej głowicy drukującej.
Sprawdzić pozycję głowicy drukującej wykonując wydruk
testowy.
