Winkeleinstellung (intermittierender Modus)
Der Einbauwinkel des Druckkopfes beträgt standardmäßig 26° zur Druckfläche. Fertigungstoleranzen des Druckkopfes und der
Mechanik können jedoch einen anderen Winkel erforderlich machen.
B
VORSICHT!
Beschädigung des Druckkopfs durch ungleiche Abnutzung!
Größerer Verschleiß von Transferband durch schnelleres Reißen.
⇒
Werksseinstellung nur in Ausnahmefällen verändern.
•

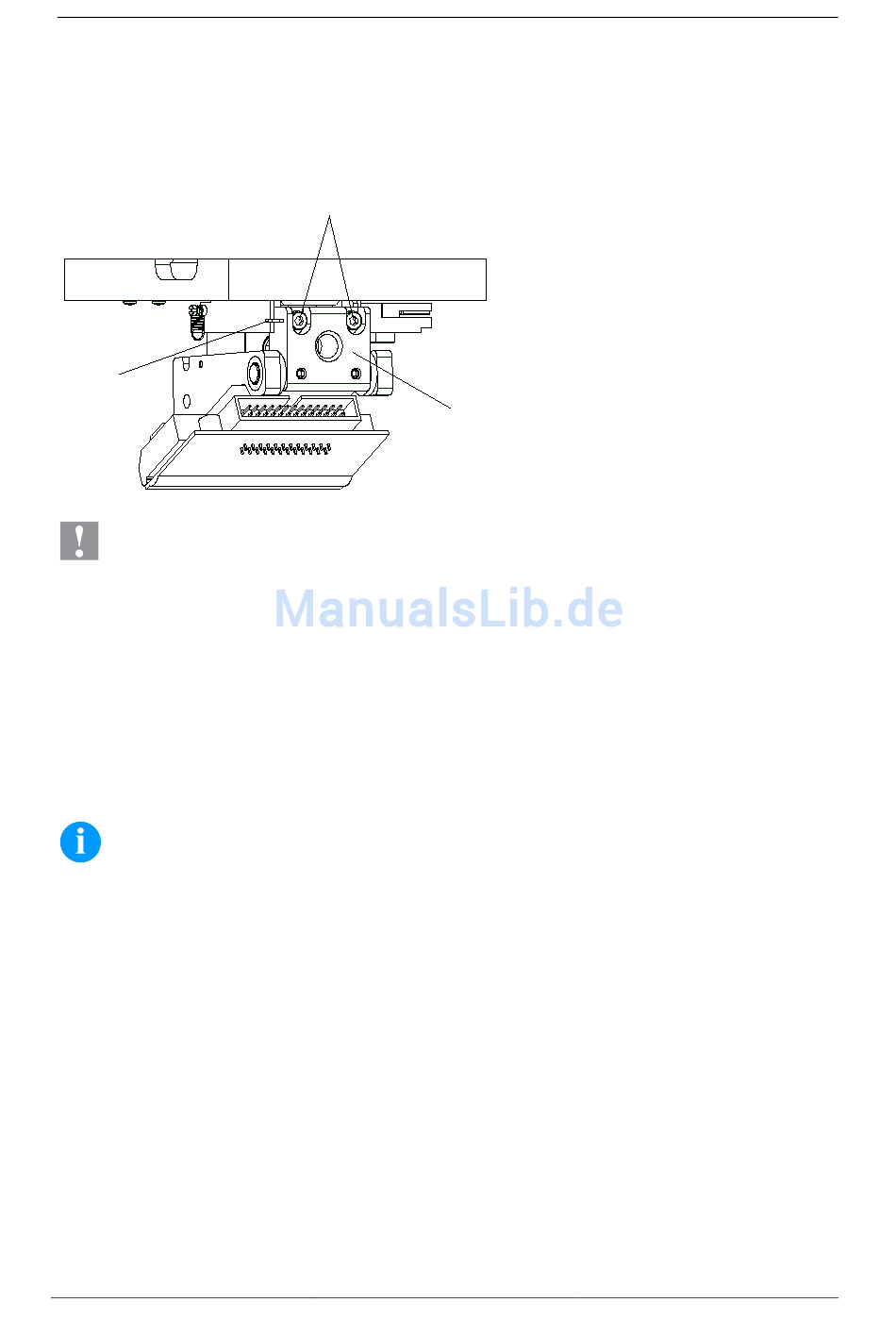

Innensechskantschrauben (A) leicht lösen.
•
Stellstück (B) verschieben, um den Winkel zwischen Druckkopf und Druckkopfhalter zu verstellen.
Verschieben nach unten
Verschieben nach oben
•
Innensechskantschrauben (A) wieder anziehen.
•
Druckauftrag über ca. 3 Layouts starten und korrekten, faltenlosen Bandlauf kontrollieren.
HINWEIS!
Die angebrachten Schlitze (C) dienen zur Positionskontrolle. Auf eine möglichst parallele Einstellung ist zu achten.
100
A
= Winkel verkleinern
= Winkel vergrößern
Deutsch
C
