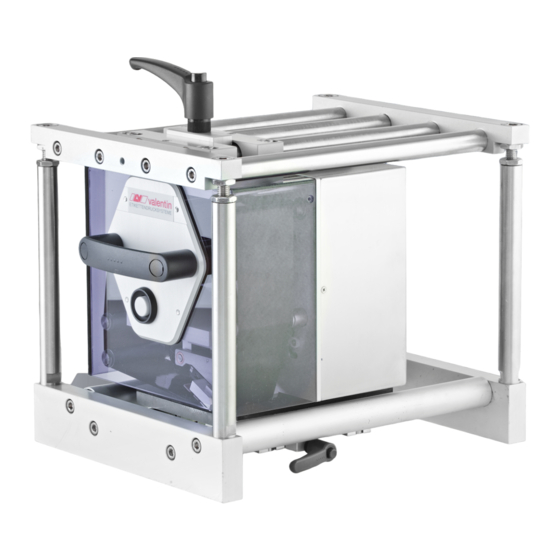

Carl Valentin FLEXICODE Schnellreferenzhandbuch
Vorschau ausblenden
Andere Handbücher für FLEXICODE:
- Schnellreferenzhandbuch (262 Seiten) ,
- Schnittstellenbeschreibung (122 Seiten) ,
- Betriebsanleitung (118 Seiten)
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Kapitel
Verwandte Anleitungen für Carl Valentin FLEXICODE
Inhaltszusammenfassung für Carl Valentin FLEXICODE
- Seite 1 FLEXICODE Quick Reference Guide Central Europe...
- Seite 2 Carl Valentin GmbH Postfach 3744 78026 Villingen-Schwenningen Neckarstraße 78 – 86 u. 94 78056 Villingen-Schwenningen Phone +49 7720 9712-0 +49 7720 9712-9901 E-Mail info@carl-valentin.de Internet www.carl-valentin.de Copyright by Carl Valentin GmbH / 7979081.1118...
- Seite 3 DE - DEUTSCH ES - ESPAÑOL FR - FRANÇAIS GB - ENGLISH IT - ITALIANO PT - PORTUGUESE TR - TÜRKÇE...
- Seite 5 Kurzanleitung und Hinweise zur Produktsicherheit Deutsch...
- Seite 6 Änderungen sind vorbehalten. Kein Teil des Werks darf in irgendeiner Form (Druck, Fotokopie oder einem anderen Verfahren) ohne schriftliche Genehmigung der Carl Valentin GmbH reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden. Durch die ständige Weiterentwicklung der Geräte können evtl. Abweichungen zwischen der Dokumentation und dem Gerät auftreten.
-
Seite 7: Inhaltsverzeichnis
Flexicode Inhalt Bestimmungsgemäße Verwendung Sicherheitshinweise Außerbetriebnahme und Demontage Umweltgerechte Entsorgung Betriebsbedingungen Auspacken/Einpacken des Direktdruckwerks Lieferumfang Anbau der Druckmechanik an Maschinen Anschluss der Druckluftversorgung Anschließen des Direktdruckwerks Vorbereitungen zur Inbetriebnahme Druckansteuerung Inbetriebnahme des Direktdruckwerks Transferband einlegen Print Settings (Druck Initialisierung) Machine Parameters(Maschinen Parameter) für kontinuierlichen Modus Machine Parameters(Maschinen Parameter) für intermittierenden Modus... -
Seite 8: Bestimmungsgemäße Verwendung
Flexicode Bestimmungsgemäße Verwendung • Das Direktdruckwerk ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Es kann dennoch bei der Verwendung Gefahr für Leib und Leben des Benutzers oder Dritter bzw. Beeinträchtigungen des Direktdruckwerks und anderer Sachwerte entstehen. -
Seite 9: Außerbetriebnahme Und Demontage
Produkte können daher zukünftig an Carl Valentin GmbH zurückgegeben werden. Die Altgeräte werden daraufhin fachgerecht entsorgt. Die Carl Valentin GmbH nimmt dadurch alle Verpflichtungen im Rahmen der Altgeräteentsorgung rechtzeitig wahr und ermöglicht damit auch weiterhin den reibungslosen Vertrieb der Produkte. Wir können nur frachtfrei zugesandte Geräte zurücknehmen. -
Seite 10: Betriebsbedingungen
Flexicode Betriebsbedingungen Die Betriebsbedingungen sind Voraussetzungen, die vor Inbetriebnahme und während des Betriebs unserer Geräte erfüllt sein müssen, um einen sicheren und störungsfreien Betrieb zu gewährleisten. Bitte lesen Sie die Betriebsbedingungen aufmerksam durch. Falls Sie Fragen, im Hinblick auf die praktischen Anwendungen der Betriebsbedingungen haben, setzen Sie sich mit uns oder Ihrer zuständigen Kundendienststelle in Verbindung. -
Seite 11: Verbindungsleitungen Zu Externen Geräten
Flexicode Verbindungsleitungen zu externen Geräten Alle Verbindungen müssen in abgeschirmten Leitungen geführt werden. Das Schirmgeflecht muss auf beiden Seiten großflächig mit dem Steckergehäuse verbunden werden. Es darf keine parallele Leitungsführung zu Stromleitungen erfolgen. Bei unvermeidlicher Parallelführung ist ein Mindestabstand von 0,5 m einzuhalten. -
Seite 12: Gewährleistung
Flexicode Gewährleistung Wir lehnen die Haftung für Schäden ab, die entstehen können durch: • Nichtbeachtung unserer Betriebsbedingungen und Bedienungsanleitung. • Fehlerhafte elektrische Installation der Umgebung. • Bauliche Veränderungen an unseren Geräten. • Fehlerhafte Programmierung und Bedienung. • Nicht durchgeführte Datensicherung. -
Seite 13: Auspacken/Einpacken Des Direktdruckwerks
Flexicode Auspacken/Einpacken des Direktdruckwerks VORSICHT! Verletzungsgefahr durch unvorsichtige Handhabung beim Anheben oder Absetzen des Geräts. Gewicht des Direktdruckwerks nicht unterschätzen (6 kg). Direktdruckwerk nicht an der Haube anheben. Direktdruckwerk beim Transport vor unkontrollierten Bewegungen sichern. Direktdruckwerk aus dem Karton heben. -
Seite 14: Anbau Der Druckmechanik An Maschinen (Einbau Ohne Rahmen)
Flexicode Anbau der Druckmechanik an Maschinen (Einbau ohne Rahmen) Wird das Gerät ohne den Einbaurahmen verwendet, so kann das Druckmodul von der Oberseite her mit vier M6-Schrauben befestigt werden. Die maximale Einschraubtiefe der M6-Schrauben beträgt 6 mm. Anschluss der Druckluftversorgung Die Druckluftversorgung für die Druckkopfmechanik vor dem Druckregler muss einen Mindest-Dauerdruck von 4 …... -
Seite 15: Vorbereitungen Zur Inbetriebnahme
Flexicode Druckansteuerung Da sich das Direktdruckwerk immer im Steuermodus befindet, können über die vorhandenen Schnittstellen (seriell, parallel, USB oder evtl. Ethernet) die Druckaufträge nur übertragen, jedoch nicht gestartet werden. Der Druck wird durch ein Startsignal auf den Druckstart-Steuereingang gestartet. Damit die Ansteuerelektronik erkennt, wann das Startsignal gesetzt werden kann, ist es möglich und größtenteils auch notwendig über die Steuerausgänge den Druckstatus zu verfolgen. -
Seite 16: Print Settings (Druck Initialisierung)
Flexicode Print Settings (Druck Initialisierung) Tastenfolge: Speed Nur intermittierender Modus (Geschwindigkeit) Angabe der Druckgeschwindigkeit in mm/s. Die Druckgeschwindigkeit kann für jeden Druckauftrag neu festgelegt werden. Die Einstellung wirkt sich auch auf Testdrucke aus. Wertebereich: 50 mm/s … 400 mm/s (siehe Technische Daten). -
Seite 17: Intermittierender Modus
Flexicode Taste: Resolution Anzeige der Auflösung des verwendeten Drehgebers und den Materialvorschub pro (Auflösung / Drehgeberumdrehung in mm. Die Einstellungen dienen dazu, die Materialgeschwindigkeit zu Materialvorschub pro messen. Drehgeberumgebung) Der Materialvorschub pro Drehgeberumdrehung entspricht beispielsweise bei einer 1:1- Übersetzung zwischen Drehgeber und Walze dem Walzenumfang... -
Seite 18: Ribbon Save (Optimierung) Für Kontinuierlichen Modus
Flexicode Taste: Flip layout Die Spiegelachse befindet sich auf der Mitte des Layouts. Wenn die Layoutbreite nicht an das (Layout spiegeln) Druckmodul übertragen wurde, wird die Default Layoutbreite, d.h. die Breite des Druckkopfs verwendet. Aus diesem Grund sollten Sie darauf achten, dass das Layout so breit wie der Druckkopf ist. - Seite 19 Flexicode Maximum print speed USMxSped = use maximum speed: (Max. Druckge- Benutze Parameter Speed als maximale Geschwindigkeit. Überschreitet die schwindigkeit) Materialgeschwindigkeit die maximale Geschwindigkeit wird der Druck unterbrochen bis die Materialgeschwindigkeit wieder unter die max. Geschwindigkeit gefallen ist. Taste: Printhead up time PHupT = printhead up time in ms: (DK Aufwärts)
-
Seite 20: Ribbon Save (Optimierung) Für Intermittierenden Modus
Flexicode Intermittierender Modus Tastenfolge: Mode Auswahl der Optimierungsart. (Betriebsart) Off (Aus): Optimierung aus. Standard: Maximale Optimierungsleistung. Taste: Transfer ribbon correction 0 mm = Es wird immer soweit zurückgezogen, dass eine optimale Optimierung erreicht wird (kein Transferbandverlust). (Transferband Korrektur) Defaultwert: -1 mm −xx mm = Der Rückzug kann verkleinert werden. - Seite 21 Flexicode Taste: External parameters Layout dimension only (Nur Layout-Abmessung): Die Parameter für Layoutlänge, (Externe Parameter) Schlitzlänge und Layoutbreite können übertragen werden. Alle weiteren Parametereinstellungen müssen direkt am Drucksystem vorgenommen werden. On (Ein): Parameter wie Druckgeschwindigkeit und Brennstärke können über unsere Design Software an das Direktdruckwerk übertragen werden.
-
Seite 22: I/O Parameters (I/O Parameter)
Flexicode I/O Parameters (I/O Parameter) Tastenfolge: I/O Port 1-8 & I/O Port 9-16 Definition der Portfunktionen. Für jeden Port zeigen jeweils 2 Zeichen die (I/O Port 1-8 & I/O Port 9-16) aktuelle Einstellung an. Das erste Zeichen gibt folgendes an:... -
Seite 23: Network (Netzwerk)
Flexicode Network (Netzwerk) Tastenfolge: Detaillierte Informationen zu diesem Menüpunkt sind dem separaten Handbuch zu entnehmen. Password (Passwort) Tastenfolge: Operation (Bedienung) Password (Passwort) Eingabe eines 4-stelligen numerischen Passworts. Taste: Protection configuration Druckereinstellungen können verändert werden. (Passwortschutz (Brennstärke, Geschwindigkeit, Betriebsart, ...). Der Passwortschutz verhindert Veränderungen Funktionsmenü) -
Seite 24: Interface (Schnittstellen)
Allgemein (On) auszuwählen. Taste drücken und Daten die über einen beliebigen Port gesendet werden (COM1, LPT, USB, TCP/IP), werden gedruckt. Emulation (Emulation) Tastenfolge: Protocol CVPL: Carl Valentin Programming Language ® (Protokoll) ZPL: Zebra Programming Language Mit den Tasten das Protokoll auswählen. -
Seite 25: Date & Time (Datum & Uhrzeit)
Flexicode Taste: PJL – Printer Job Language Es können den Druckauftrag betreffende Statusinformationen angezeigt werden. (PJL – Printer Job Language) Date & Time (Datum & Uhrzeit) Tastenfolge: Set date/time Die obere Zeile des Displays zeigt das aktuelle Datum, die untere Zeile die aktuelle Uhrzeit an. -
Seite 26: Service Functions (Service Funktionen)
Flexicode Service Functions (Service Funktionen) HINWEIS! Damit der Händler bzw. der Gerätehersteller im Servicefall schneller Support bieten kann, können notwendige Informationen wie z.B. eingestellte Parameter direkt am Gerät abgelesen werden. Tastenfolge: Photocell parameters H = Haubenschalter (nur bei Geräten mit Haubenschalter) -
Seite 27: Main Menu (Grundmenü)
Flexicode Taste: I/O status Relevante Ereignisse werden gezählt und im RAM Speicher mitprotokolliert. Das Protokoll geht (I/O Status) nach Ausschalten des Gerätes verloren. RInt = Real Interrupts Zählt die Starteingangsimpulse direkt am Interrupt. Dbnc = Debounced Zählt die Starteingangsimpulse die länger als die eingestellte Entprellzeit sind. Nur diese Startimpulse können zu einem Druck führen. -
Seite 28: Compact Flash Card/Usb Stick
Flexicode Compact Flash Card / USB Speicherstick Mit den Tasten der Folientastatur der Ansteuerelektronik oder mit verschiedenen Funktionstasten einer angeschlossenen USB- Tastatur wird das Memory-Menu bedient. Zurück zum letzten Menü. In der Funktion Load layout (Layout laden): Wechsel in den File Explorer. - Seite 29 Flexicode File Explorer Der File Explorer ist das Dateiverwaltungssystem des Drucksystems. Die Hauptfunktionen für die Oberfläche des Memory Menüs werden im File Explorer zur Verfügung gestellt. In der Ansicht des Benutzerverzeichnisses die Taste drücken um in den File Explorer zu gelangen.
- Seite 30 Flexicode Save configuration Sichert die komplette, aktuelle Druckerkonfiguration unter dem ausgewählten Namen. (Konfiguration speichern) Zugriff auf das Memory Menü. File Explorer aufrufen. Wechsel in das Menü Save file (Datei speichern). Funktion Save configuration (Konfiguration speichern) auswählen. Auswahl bestätigen. Ist eine USB-Tastatur angeschlossen, kann für config.cfg ein neuer Dateiname vergeben werden.
- Seite 31 Flexicode Copying Erstellt ein Duplikat der ursprünglichen Datei bzw. des ursprünglichen Verzeichnisses (Kopieren) um anschließend unabhängig vom Original Änderungen durchführen zu können. Zugriff auf das Memory Menü. File Explorer aufrufen. Datei auswählen. Dateien markieren die kopiert werden sollen. Die markierten Einträge werden mit * gekennzeichnet.
-
Seite 32: Technische Daten
Flexicode Technische Daten Flexicode 53 Druckauflösung 300 dpi 50 … 400 mm/s Druckgeschwindigkeit Rückfahrgeschwindigkeit max. 600 mm/s (intermittierender Modus) Druckbreite 53 mm Drucklänge Kontinuierlicher Modus: 3000 mm Intermittierender Modus: 40 mm Durchlassbreite Rahmen gemäß Kundenwunsch Druckkopf Corner Type Schallemission (Messabstand 1 m) - Seite 33 Flexicode Betriebsbedingungen 5 … 40 °C Temperatur Relative Feuchte max. 80 % (nicht kondensierend) Bedienfeld Tasten Testdruck, Funktionsmenü, Stückzahl, CF Karte, Feed, Enter, 4 x Cursor LCD-Anzeige Grafikdisplay 132 x 64 Pixel Einstellungen Datum, Uhrzeit, Schichtzeiten 11 Spracheinstellungen (weitere auf Anfrage) Geräteparameter, Schnittstellen, Passwortschutz...
-
Seite 34: Reinigung Und Wartung
Flexicode Reinigung und Wartung GEFAHR! Lebensgefahr durch Stromschlag! Vor allen Wartungsarbeiten das Drucksystem vom Stromnetz trennen und kurz warten, bis sich das Netzteil entladen hat. HINWEIS! Für die Reinigung des Geräts sind persönliche Schutzeinrichtungen wie Schutzbrille und Handschuhe empfehlenswert. -
Seite 35: Druckkopf Reinigen
Flexicode Druckkopf reinigen VORSICHT! Beschädigung des Direktdruckwerks! Keine scharfen oder harten Gegenstände zur Reinigung des Druckkopfs verwenden. Glasschutzschicht des Druckkopfs nicht berühren. Während des Drucks kommt es zu Verunreinigungen am Druckkopf z.B. durch Farbpartikel des Transferbandes. Deshalb ist es sinnvoll und notwendig, den Druckkopf in gewissen Zeitabständen, abhängig von Betriebsstunden und... -
Seite 36: Winkeleinstellung (Intermittierender Modus)
Flexicode Winkeleinstellung (intermittierender Modus) Der Einbauwinkel des Druckkopfes beträgt standardmäßig 26° zur Druckfläche. Fertigungstoleranzen des Druckkopfes und der Mechanik können jedoch einen anderen Winkel erforderlich machen. VORSICHT! Beschädigung des Druckkopfs durch ungleiche Abnutzung! Größerer Verschleiß von Transferband durch schnelleres Reißen. - Seite 230 Carl Valentin GmbH Neckarstraße 78 86 u. 94 . 78056 Villingen-Schwenningen Phone +49 7720 9712-0 . Fax +49 7720 9712-9901 info@carl-valentin.de . www.carl-valentin.de...
