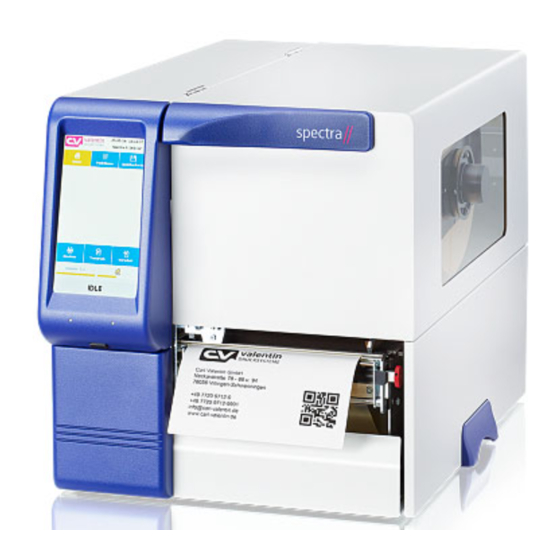

Carl Valentin SPECTRA 2 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Carl Valentin Anleitungen
  4. Etikettendrucker
  5. SPECTRA 2
  6. Betriebsanleitung

Carl Valentin SPECTRA 2 Betriebsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Carl Valentin SPECTRA 2

Inhaltszusammenfassung für Carl Valentin SPECTRA 2

  • Seite 2 Copyright by Carl Valentin GmbH / 7988001A.0816 Angaben zu Lieferung, Aussehen, Leistung, Maßen und Gewicht entsprechen unseren Kenntnissen zum Zeitpunkt des Drucks. Änderungen sind vorbehalten. Alle Rechte, auch die der Übersetzung, vorbehalten. Kein Teil des Werks darf in irgendeiner Form (Druck, Fotokopie oder...

  • Seite 3: Inhaltsverzeichnis

    Spectra II Inhaltsverzeichnis Inhaltsverzeichnis Inhaltsverzeichnis ................3 Einleitung ................5 Allgemeine Hinweise ............... 5 Bestimmungsgemäße Verwendung ........5 Wichtige Hinweise ..............6 Steckerbelegung (Geräterückseite) ......... 7 Sicherheitshinweise .............. 9 Betriebsbedingungen ............10 Technische Daten ..............15 Spectra II (103, 104, 106, 107) ..........15 Spectra II (108, 160, 162, 216) ..........

  • Seite 5: Einleitung

    Spectra II Einleitung Einleitung 1.1 Allgemeine Hinweise Wichtige Informationen und Hinweise sind in dieser Betriebsanleitung folgendermaßen gekennzeichnet: GEFAHR kennzeichnet eine außerordentlich große, unmittelbar bevorstehende Gefahr, die zu schweren Verletzungen oder sogar zum Tod führen kann. WARNUNG bezeichnet eine möglicherweise bestehende Gefahr, die ohne hinreichende Vorsorge zu schweren Körperverletzungen oder sogar zum Tod führen könnte.

  • Seite 6: Wichtige Hinweise

    Einleitung Spectra II Der Etikettendrucker ist ausschließlich zum Bedrucken von geeigneten und vom Hersteller zugelassenen Materialien bestimmt. Eine andersartige oder darüber hinausgehende Benutzung ist nicht bestimmungsgemäß. Für aus missbräuchlicher Verwendung resultierende Schäden haftet der Hersteller nicht - das Risiko trägt alleine der Anwender.

  • Seite 7: Steckerbelegung (Geräterückseite)

    Spectra II Einleitung 1.4 Steckerbelegung (Geräterückseite) 1 - LED orange Leuchten = Verbindung aktiv Blinken = Datentransfer Aus = Keine Verbindung 2 - LED grün Leuchten: Geschwindigkeit 100 MBit Aus: Geschwindigkeit 10 MBit Abbildung 1 Externer Ausgang/Eingang (Option) Winderanschluss Ein/Aus Schalter Netzanschluss Parallele Schnittstelle für Centronics USB Host für USB Tastatur und USB Memory Stick...

  • Seite 9: Sicherheitshinweise

    Spectra II Sicherheitshinweise Sicherheitshinweise Der Etikettendrucker ist für Stromnetze mit Wechselspannung von 110-230 V ausgelegt. Etikettendrucker nur an Steckdosen mit Schutzleiterkontakt anschließen. Der Etikettendrucker ist nur mit Geräten zu verbinden, die Schutzkleinspannung führen. Vor dem Herstellen oder Lösen von Anschlüssen alle betroffenen Geräte (Computer, Drucker, Zubehör) ausschalten.

  • Seite 10: Betriebsbedingungen

    Sicherheitshinweise Spectra II 2.1 Betriebsbedingungen Die Betriebsbedingungen sind Voraussetzungen, die vor Inbetriebnahme und während des Betriebs unserer Geräte erfüllt sein müssen, um einen sicheren und störungsfreien Betrieb zu gewährleisten. Die Betriebsbedingungen sind aufmerksam durchzulesen. Die Geräte sind bis zur Aufstellung nur in der Originalverpackung zu transportieren und aufzubewahren.
  • Seite 11 Spectra II Sicherheitshinweise Technische Daten der Netzspannung und Netzfrequenz: Siehe Typenschild Netzversorgung Zulässige Toleranz der Netzspannung: +6% … -10% vom Nennwert Zulässige Toleranz der Netzfrequenz: +2% … −2% vom Nennwert Zulässiger Klirrfaktor der Netzspannung: <=5% Entstörmaßnahmen: Bei stark verseuchtem Netz (z.B. bei Einsatz von thyristorgesteuerten Anlagen) müssen bauseits Entstörmaßnahmen getroffen werden.
  • Seite 12 Sicherheitshinweise Spectra II Verbindungsleitungen Alle Verbindungsleitungen müssen in abgeschirmten Leitungen zu externen Geräten geführt werden. Das Schirmgeflecht muss auf beiden Seiten großflächig mit dem Steckergehäuse verbunden werden. Es darf keine parallele Leitungsführung zu Stromleitungen erfolgen. Bei unvermeidlicher Parallelführung ist ein Mindestabstand von 0,5 m einzuhalten.
  • Seite 13 Spectra II Sicherheitshinweise Gewährleistung Wir lehnen die Haftung für Schäden ab, die entstehen können durch:  Nichtbeachtung unserer Betriebsbedingungen und Bedienungsanleitung.  Fehlerhafte elektrische Installation der Umgebung.  Bauliche Veränderungen an unseren Geräten.  Fehlerhafte Programmierung und Bedienung.  Nicht durchgeführte Datensicherung. ...

  • Seite 15: Technische Daten

    Spectra II Technische Daten Technische Daten 3.1 Spectra II (103, 104, 106, 107) Spectra II Spectra II Spectra II Spectra II Spectra II 103/8 104/8 106/12 106/24 107/12 Druckauflösung 200 dpi 200 dpi 300 dpi 600 dpi 300 dpi Max. Druckgeschwindigkeit 350 mm/s 350 mm/s 150 mm/s...
  • Seite 16 Technische Daten Spectra II Betriebsbedingungen Spectra II Spectra II Spectra II Spectra II Spectra II 103/8 104/8 106/12 106/24 107/12 110 … 230 V / 50 … 60 Hz Nennspannung Leistungsaufnahme max. 150 VA 5 … 35 °C Betriebstemperatur Luftfeuchtigkeit max.

  • Seite 17: Spectra Ii (108, 160, 162, 216)

    Spectra II Technische Daten 3.2 Spectra II (108, 160, 162, 216) Spectra II Spectra II Spectra II Spectra // 108/12 160/12 162/12 216/12 Druckauflösung 300 dpi 300 dpi 300 dpi 300 dpi Max. Druckgeschwindigkeit 350 mm/s 300 mm/s 300 mm/s 200 mm/s Druckbreite 108,4 mm...
  • Seite 18 Technische Daten Spectra II Betriebsbedingungen Spectra II Spectra II Spectra II Spectra // 108/12 160/12 162/12 216/12 110 … 230 V / 50 … 60 Hz Nennspannung Leistungsaufnahme max. 150 VA 5 … 35 °C Betriebstemperatur Luftfeuchtigkeit max. 80% (nicht kondensierend) Bedienfeld Tasten Home, Funktionsmenü, Speicherkarte, Druckstart, Testdruck, Vorschub...
  • Seite 19 Spectra II Technische Daten  Standard Ausstattung 6,5" Touch Display  Abreißkante  Echtzeituhr mit Ausdruck Datum und Uhrzeit Automatische Umstellung Sommer-/Winterzeit Datenspeicherung bei Netzabschaltung  Variablen: Kettenfeld, Numerator, Datum/Uhrzeit, Währungsvariable, Schichtvariable, CF Daten  integrierte Abwickelvorrichtung (max. Außendurchmesser 200 mm / 8") ...

  • Seite 20: Steuereingänge Und -Ausgänge

    Technische Daten Spectra II 3.3 Steuereingänge und -ausgänge Über maximal 16 Steuer-Ein- und –Ausgänge, nachfolgend auch Ports genannt, können verschiedene Funktionen des Drucksystems ausgelöst und Betriebszustände angezeigt werden. Die Ports werden über eine D-Sub-Buchse (26Pin HD) auf der Rückwand des Drucksystems zur Verfügung gestellt und sind über eine Optokoppler-Halbleiterstrecke galvanisch vom Potential Erde (PE) getrennt.
  • Seite 21 Spectra II Technische Daten Belegung der D-Sub Buchse Abbildung 3 Port 1 bis Port 16 = Belegung bei I/O Profile 'Std_Label' Bez. Beschreibung / Funktion Port 1 Druckstart und Messerschnitt (Input) Port 2 Zuletzt gedrucktes Etikett nachdrucken (Input) Port 3 Numerator Reset (Input) Port 4 Keine Funktion...
  • Seite 22 Technische Daten Spectra II Bez. Beschreibung / Funktion GND-PE 23,24 'GND-PE' ist das Bezugspotential der vom Drucksystem zur Verfügung gestellten '+5 VDC EXT' und '+24 VDC EXT' Spannungen. 'GND-PE' ist Drucker-Intern mit Potential Erde (PE) verbunden. + 5 VDC 5 Volt DC Ausgang für externen Gebrauch. Max. 1 A. Diese Spannung wird vom Drucksystem zur Verfügung gestellt und kann beispielsweise als Steuerspannung verwendet werden.
  • Seite 23 Spectra II Technische Daten Beispiel 1 Geräte-Anschluss an eine Maschine mit S7-300 SPS. Abbildung 4 Beispiel 2 Geräte-Anschluss an ein Bedienpanel. Abbildung 5 08.16 Betriebsanleitung...
  • Seite 24 Technische Daten Spectra II Beispiel 3 Geräte-Anschlussvariante wenn 'Option: 2. LED'. Abbildung 6 Vorsichtsmaßnahmen Beim Anschluss eines Reed-Kontaktes an einen Steuereingang muss der Kontakt eine Schaltleistung von min. 1 A aufweisen um das Verkleben des Kontaktes durch den Einschaltstromstoß zu verhindern.

  • Seite 25: Plug & Play

    Spectra II Technische Daten 3.4 Plug & Play Plug & Play-fähige Drucker können an Parallel Ports, USB- IEEE 1394- oder Infrarot-Anschlüssen automatisch erkannt werden, wobei die beiden letztgenannten für unsere Etikettendrucker nicht von Bedeutung sind. Die nachfolgende Tabelle gibt einen Überblick über die Plug & Play Fähigkeit der einzelnen Betriebssysteme.

  • Seite 27: Installation

    Spectra II Installation Installation  Etikettendrucker Etikettendrucker aus dem Karton heben. auspacken  Etikettendrucker auf Transportschäden prüfen.  Lieferung auf Vollständigkeit prüfen.  Lieferumfang Etikettendrucker.  Netzkabel.  Folienkern (leer), auf Transferbandaufwicklung vormontiert.  Abreißkante (nur bei Geräten mit Option Abreißkante). ...

  • Seite 28: Anschließen Des Etikettendruckers

    Installation Spectra II 4.2 Anschließen des Etikettendruckers An Stromnetz Der Etikettendrucker ist mit einem Weitbereichsnetzteil ausgerüstet. Der Betrieb mit einer Netzspannung von 110-230 V / 50-60 Hz ist anschließen ohne Eingriff am Gerät möglich. VORSICHT! Beschädigung des Gerätes durch undefinierte Einschaltströme.

  • Seite 29: Material Einlegen

    Spectra II Material einlegen Material einlegen 5.1 Etikettenrolle einlegen Etikettenrolle im Aufwickelmodus Abbildung 7 HINWEIS! Im Aufwickelmodus werden die Etiketten nach dem Bedrucken intern zur späteren Verwendung wieder aufgewickelt. 1. Deckel des Druckers öffnen. 2. Andruckhebel (J) gegen den Uhrzeigersinn drehen, um Druckkopf (I) aufzuklappen.
  • Seite 30 Material einlegen Spectra II Etikettenmaterial im Abreißmodus einlegen Abbildung 8 1. Deckel des Druckers öffnen. 2. Andruckhebel (H) gegen den Uhrzeigersinn drehen, um Druckkopf (G) aufzuklappen. 3. Äußere Etikettenhalterung (A) entfernen. 4. Etikettenrolle mit Innenwicklung auf Abwickelvorrichtung (B) setzen. 5. Etikettenhalterung (A) wieder anbringen. 6.
  • Seite 31 Spectra II Material einlegen Etikettenmaterial im Abschneidemodus einlegen Abbildung 9 1. Deckel des Druckers öffnen. 2. Andruckhebel (I) gegen den Uhrzeigersinn drehen, um Druckkopf (H) aufzuklappen. 3. Äußere Etikettenhalterung (A) entfernen. 4. Etikettenrolle mit Innenwicklung auf Abwickelvorrichtung (B) setzen. 5. Etikettenhalterung (A) wieder anbringen. 6.
  • Seite 32 Material einlegen Spectra II Etikettenmaterial im Spendemodus einlegen Abbildung 10 1. Deckel des Druckers öffnen. 2. Andruckhebel (N) gegen den Uhrzeigersinn drehen, um Druckkopf (M) aufzuklappen. 3. Äußere Etikettenhalterung (A) entfernen. 4. Etikettenrolle mit Innenwicklung auf Abwickelvorrichtung (B) setzen. 5. Etikettenhalterung (A) wieder anbringen. 6.

  • Seite 33: Transferband Einlegen

    Spectra II Material einlegen 5.2 Transferband einlegen HINWEIS! Für die Thermotransfer-Druckmethode muss ein Farbband eingelegt werden. Bei Verwendung des Etikettendruckers für den direkten Thermodruck wird kein Farbband eingelegt. Die im Etikettendrucker verwendeten Farbbänder müssen mindestens so breit sein wie das Druckmedium. Ist das Farbband schmaler als das Druckmedium, bleibt der Druckkopf teilweise ungeschützt und nutzt sich vorzeitig ab.
  • Seite 34 Material einlegen Spectra II 6. Transferbandanfang mit einem Klebestreifen am Leerkern der Aufwickelrolle (B) fixieren. Hierbei die Rotationsrichtung der Transferbandaufwicklung beachten. 7. Andruckhebel (D) bis er einrastet im Uhrzeigersinn drehen, um den Druckkopf (E) anzuklappen. 8. Deckel des Druckers wieder schließen. HINWEIS! Da durch elektrostatische Entladung die dünne Beschichtung des Thermodruckkopfes oder andere elektronische Teile...

  • Seite 35: Touchscreen Display

    Spectra II Touchscreen Display Touchscreen Display 6.1 Aufbau des Touchscreen Displays Das Touchscreen Display zeigt eine intuitive grafische Bedienoberfläche mit klar verständlichen Symbolen und Schaltflächen. Das Touchscreen Display informiert über den aktuellen Status des Geräts und des Druckauftrags, meldet Fehler und zeigt die Geräteeinstellungen im Menü...

  • Seite 36: Anzeigen Von Menüs

    Touchscreen Display Spectra II 6.2 Anzeigen von Menüs Anzeigen von Hauptmenüs Das jeweils ausgewählte (aktive) Menü wird orange hinterlegt dargestellt. Enthält ein ausgewähltes Menü sogenannte Untermenüs, werden diese blau hinterlegt dargestellt. Anzeigen von Untermenüs In einem Untermenü werden verschiedene Parameter zusammengefasst.

  • Seite 37: Favoritenliste

    Spectra II Touchscreen Display 6.3 Favoritenliste Parameter zur Favoritenliste hinzufügen Der Benutzer kann die für seine Anwendung wichtigsten Parameter selbst ablegen um somit einen möglichst schnellen Zugriff zu erhalten. Durch langes Drücken (2 s) auf einen Parameter (z.B. Druckgeschwindigkeit) wird die Schaltfläche zu Favoriten hinzufügen angezeigt.
  • Seite 38 Touchscreen Display Spectra II Parameter aus Favoritenliste entfernen Durch langes Drücken (2 s) auf einen Parameter (z.B. Druckgeschwindigkeit) wird die zugehörige Auswahl angezeigt. Mit aus Favoriten entfernen wird der ausgewählte Parameter von der Favoritenliste entfernt. Betriebsanleitung 08.16...

  • Seite 39: Parameter Eingabe

    Spectra II Touchscreen Display 6.4 Parameter Eingabe Numerische Eingabe Parameter für den ein Wert verändert werden soll auswählen. In der Kopfzeile des Eingabedialogs werden der Name des Parameters und der zulässige Wertebereich angezeigt. Die Eingabe wird auf Gültigkeit geprüft. Ist der eingegebene Wert nicht zulässig, kann die Eingabe nicht bestätigt werden, d.h.

  • Seite 40: Navigationsbereich

    Touchscreen Display Spectra II Alphanumerische Eingabe / Sonderzeichen Eingabe Parameter für den ein Wert verändert werden soll auswählen. In der Kopfzeile des Eingabedialogs wird die alphanumerische Eingabe angezeigt. Zur Bestätigung der Eingabe Taste drücken. 6.5 Navigationsbereich Der Navigationsbereich kann über eine entsprechende Wischbewegung von-oben-nach-unten oder von-unten- nach-oben bewegt werden.

  • Seite 41: Wartungsbereich

    Spectra II Touchscreen Display 6.6 Wartungsbereich Wartung - Druckvorschau Im Wartungsbereich können verschiedene Einstellungen für die Anzeige auf dem Display vorgenommen werden. Druckvorschau aktiviert Ein/Aus Bei aktivierter Druckvorschau wird auf dem Display ein Bild des aktuell gedruckten Layouts angezeigt. Ist die Funktion nicht aktiviert, bleibt das Feld leer.
  • Seite 42 Touchscreen Display Spectra II Druckvorschau - Zoom Auswählen einer bestimmten Zoom-Einstellung für die Darstellung der Druckvorschau. Label: Das gesamte Layout wird in den Anzeigebereich eingepasst. Fields: Nur der Druckbereich wird in den Anzeigebereich eingepasst. User: Ein frei definierbarer Bereich wird in den Anzeigebereich eingepasst (vgl.
  • Seite 43 Spectra II Touchscreen Display Druckvorschau - Druckvorschau Intervall Während eines laufenden Druckauftrags wird die Vorschau im eingestellten Intervall aktualisiert. Wertebereich: 2 .. 10 Sekunden Wartung - LCD Im LCD Wartungsbereich können verschiedene Einstellungen für das Touchscreen Display vorgenommen werden. 08.16 Betriebsanleitung...
  • Seite 44 Touchscreen Display Spectra II LCD - Kalibrierung Das Touchscreen Display wird kalibriert, d.h. die Position des Druckpunktes wird abgeglichen. Zum Start der Kalibrierung muss das Display an einer beliebigen Stelle berührt werden. Anschließend werden nacheinander drei rote Punkte angezeigt die möglichst genau zu treffen sind.
  • Seite 45 Spectra II Touchscreen Display Wartung - Systemeinstellungen Verschiedene Systemeinstellungen wie z.B. Druckertyp setzen, Laufleistung zurücksetzen etc. können vorgenommen werden. Für die Einstellungen ist das jeweils entsprechende Passwort notwendig. 08.16 Betriebsanleitung...

  • Seite 46: Speicherkarten Menü

    Touchscreen Display Spectra II 6.7 Speicherkarten Menü Compact Flash Card / USB Stick Auf der linken Seite wird untereinander der Inhalt des aktuell ausgewählten Verzeichnisses angezeigt. Rechts daneben ist der Vorschaubereich der, falls verfügbar, die Vorschau des ausgewählten Layouts anzeigt. Laden: Das ausgewählte Layout wird geladen und der Druckauftrag...

  • Seite 47: Info Bereich

    Spectra II Touchscreen Display 6.8 Info Bereich Der Info Bereich zeigt Informationen wie z.B. Druckertyp, Firmware Version, Druckername im Netzwerk usw. an. 08.16 Betriebsanleitung...

  • Seite 48: Umstellung Auf Folientastatur

    Spectra II 6.9 Umstellung auf Folientastatur Durch langes Drücken (> 3 s) auf das Firmenlogo links oben wechselt die Anzeige zu einer stilisierten Folientastatur. Die Einstellungen können über das Standard Bedienfeld vorgenommen werden. Mit wird wieder in die vorherige Ansicht gewechselt. Betriebsanleitung 08.16...

  • Seite 49: Wartung Und Reinigung

    Spectra II Wartung und Reinigung Wartung und Reinigung GEFAHR! Lebensgefahr durch Stromschlag!  Vor allen Wartungsarbeiten Etikettendrucker vom Stromnetz trennen. HINWEIS! Für die Reinigung des Geräts sind persönliche Schutzein- richtungen wie Schutzbrille und Handschuhe empfehlenswert. Wartungsplan Wartungsaufgabe Häufigkeit Allgemeine Reinigung (siehe Bei Bedarf.

  • Seite 50: Allgemeine Reinigung

    Wartung und Reinigung Spectra II 7.1 Allgemeine Reinigung VORSICHT! Beschädigung des Etikettendruckers durch scharfe Reinigungsmittel!  Keine Scheuer- oder Lösungsmittel zur Reinigung der Außenflächen oder Baugruppen verwenden.  Staub und Papierfusseln im Druckbereich mit weichem Pinsel oder Staubsauger entfernen.  Außenflächen mit Allzweckreiniger säubern.

  • Seite 51: Druckkopf Reinigen

    Spectra II Wartung und Reinigung 7.3 Druckkopf reinigen Während des Drucks kommt es zu Verunreinigungen am Druckkopf z.B. durch Farbpartikel des Transferbandes. Deshalb ist es sinnvoll und notwendig, den Druckkopf in gewissen Zeitabständen, abhängig von Betriebsstunden und Umgebungseinflüssen wie Staub usw., zu reinigen.

  • Seite 52: Etikettenlichtschranke Reinigen

    Wartung und Reinigung Spectra II 7.4 Etikettenlichtschranke reinigen VORSICHT! Beschädigung der Lichtschranke!  Keine scharfen oder harten Gegenstände oder Lösungsmittel zur Reinigung der Lichtschranke verwenden. Die Etikettenlichtschranke kann durch Papierstaub verschmutzen. Dadurch kann die Etikettenabtastung beeinträchtigt werden. Abbildung 14 1. Deckel des Druckers öffnen. 2.

  • Seite 53: Druckkopf Austauschen (Allgemeines)

    Spectra II Wartung und Reinigung 7.5 Druckkopf austauschen (Allgemeines) HINWEIS! Der Druckkopf (D) ist auf einer Zwischenlage (A) vormontiert und werksseitig ausgerichtet. Abbildung 15 Zwischenlage Steckverbindung Signal Steckverbindung Spannung Druckkopf Brennlinie VORSICHT! Beschädigung des Druckkopfs durch elektrostatische Entladungen oder mechanische Einflüsse! ...

  • Seite 54: Flat Type Druckkopf Austauschen

    Wartung und Reinigung Spectra II 7.6 Flat Type Druckkopf austauschen Abbildung 16 Druckkopf ausbauen 1. Etiketten und Transferband aus dem Etikettendrucker entnehmen. 2. Bei verriegeltem Druckkopf die Rändelschrauben (G) lösen. 3. Andruckhebel (F) gegen den Uhrzeigersinn drehen, um den Druckkopf (E) zu entriegeln. 4.

  • Seite 55: Flat Type Druckkopf Einstellen

    Spectra II Wartung und Reinigung 7.7 Flat Type Druckkopf einstellen Parallelität Für ein sauberes Druckbild ist die einzustellende Parallelität der Brennlinie des Thermodruckkopfes zur Andruckwalze ein wichtiges Kriterium. Da die Position der Brennlinie auf dem Druckkopf fertigungsbedingten Schwankungen unterliegt, ist es nach einem Druckkopfwechsel z.T.
  • Seite 56 Wartung und Reinigung Spectra II Abbildung 17 Andruck Eine Erhöhung des Kopfandrucks führt auf der entsprechenden Seite zu einer Verbesserung der Druckbildschwärzung und zu einer Verschiebung des Bandlaufs in die entsprechende Richtung. VORSICHT! Beschädigung des Druckkopfs durch ungleiche Abnutzung!  Werkseinstellung nur in Ausnahmefällen verändern.

  • Seite 57: Corner Type Druckkopf Austauschen

    Spectra II Wartung und Reinigung 7.8 Corner Type Druckkopf austauschen Abbildung 18 Druckkopf ausbauen 1. Etiketten und Transferband aus dem Etikettendrucker entnehmen. 2. Bei verriegeltem Druckkopf die Inbusschrauben (H) lösen. 3. Andruckhebel (E) gegen den Uhrzeigersinn drehen, um den Druckkopf (F) zu entriegeln. 4.

  • Seite 58: Corner Type Druckkopf Einstellen

    Wartung und Reinigung Spectra II 7.9 Corner Type Druckkopf einstellen Parallelität Für ein sauberes Druckbild ist die einzustellende Parallelität der Brennlinie des Thermodruckkopfes zur Andruckwalze ein wichtiges Kriterium. Da die Position der Brennlinie auf dem Druckkopf fertigungsbedingten Schwankungen unterliegt, ist es nach einem Druckkopfwechsel z.T.
  • Seite 59 Spectra II Wartung und Reinigung Abbildung 19 Andruck Eine Erhöhung des Kopfandrucks führt auf der entsprechenden Seite zu einer Verbesserung der Druckbildschwärzung und zu einer Verschiebung des Bandlaufs in die entsprechende Richtung. VORSICHT! Beschädigung des Druckkopfs durch ungleiche Abnutzung!  Werkseinstellung nur in Ausnahmefällen verändern.

  • Seite 61: Fehlermeldungen Und Fehlerbehebung

    Spectra II Fehlermeldungen und Fehlerbehebung Fehlermeldungen und Fehlerbehebung Fehlermeldung Ursache Behebung Zeile zu hoch Zeile ragt ganz bzw. teilweise Zeile tiefer setzen (Y-Wert über oberen Etikettenrand. erhöhen). Rotation und Font überprüfen. Zeile zu tief Zeile ragt ganz bzw. teilweise Zeile höher setzen (X-Wert über unteren Etikettenrand.
  • Seite 62 Fehlermeldungen und Fehlerbehebung Spectra II Fehlermeldung Ursache Behebung COM OVERRUN Datenverlust an serieller Baudrate überprüfen. Schnittstelle (RS-232). Kabel (Drucker und PC) überprüfen. Feldindex Empfangene Zeilennummer ist Gesendete Daten überprüfen. bei RS-232 und Centronics Verbindung (PC und Drucker) ungültig. überprüfen. Länge Maske Länge des empfangenen Gesendete Daten überprüfen.
  • Seite 63 Spectra II Fehlermeldungen und Fehlerbehebung Fehlermeldung Ursache Behebung Druckkopf Temperatur Druckkopftemperatur zu hoch. Brennstärke reduzieren. Druckkopf-Temperaturfühler Druckkopf austauschen. defekt. Fehler Messer Fehler beim Schnitt --> Lauf des Etikettenbandes Papierstau. überprüfen. Messerlauf überprüfen. Ungültiger Parameter Eingegebene Zeichen Codedaten überprüfen. entsprechen nicht den vom Datenbezeichner zugelassenen Zeichen.
  • Seite 64 Fehlermeldungen und Fehlerbehebung Spectra II Fehlermeldung Ursache Behebung FLASH ERROR Fehler FLASH Baustein. Software Update durchführen. CPU austauschen. Länge Kommando Länge des empfangenen Gesendete Daten überprüfen. Kommandosatzes ungültig. Verbindung (PC und Drucker) überprüfen. Kein Laufwerk Speicherkarte nicht gefunden / Speicherkarte richtig nicht richtig eingesteckt.
  • Seite 65 Spectra II Fehlermeldungen und Fehlerbehebung Fehlermeldung Ursache Behebung Kein Update Fehler in Updatedatei der Update erneut durchführen. Firmware. Grafikdatei Ausgewählte Datei enthält Dateiname überprüfen. keine Grafikdaten. Verzeichnis nicht Versuch ein nicht leeres Alle Dateien und Unter- leer Verzeichnis zu löschen. verzeichnisse im gewünschten Verzeichnis löschen.
  • Seite 66 Fehlermeldungen und Fehlerbehebung Spectra II Fehlermeldung Ursache Behebung Ungültige Seite Als Seitenzahl wurde entweder Seitenzahl zwischen 1 und 9 0 oder eine Zahl > 9 auswählen. ausgewählt. Seitenauswahl Eine nicht vorhandene Seite Definierten Seiten überprüfen. wurde ausgewählt. Seite nicht Seite wurde nicht definiert. Druckdefinition überprüfen.
  • Seite 67 Spectra II Fehlermeldungen und Fehlerbehebung Fehlermeldung Ursache Behebung Keine Layout ID Etikett ID Definition fehlt. Etiketten ID auf Etikett definieren. Layout ID Gescannte ID stimmt nicht mit Falsches Etikett von definierter ID überein. Speicherkarte geladen. RFID kein Etikett RFID Einheit kann kein Etikett RFID Einheit verschieben oder erkennen.
  • Seite 68 Fehlermeldungen und Fehlerbehebung Spectra II Fehlermeldung Ursache Behebung COM General Fehler serielle Schnittstelle. Einstellungen für serielle Datenübertragung sowie das Kabel (Drucker und PC) überprüfen. Keine Software Keine Druckkopf-FPGA Daten Zuständigen Händler Druckkopf FPGA vorhanden. kontaktieren. Laden Software Fehler beim Programmieren Zuständigen Händler Druckkopf FPGA des Druckkopf-FPGA.
  • Seite 69 Spectra II Fehlermeldungen und Fehlerbehebung Fehlermeldung Ursache Behebung EAN.UCC Code Übergebener EAN.UCC Code Barcode Daten überprüfen ist ungültig (siehe jeweilige Spezifikation). Druckschlitten Druckschlitten bewegt sich Zahnriemen überprüfen (evtl. nicht. gerissen). Applikatorfehler Fehler während des Arbeitens Applikator prüfen. mit dem Applikator. Linke Endlage Der linke Endlagenschalter ist Endlagenschalter LINKS auf...
  • Seite 70 Fehlermeldungen und Fehlerbehebung Spectra II Fehlermeldung Ursache Behebung Druck asynchron Etikettenlichtschranken Etikettengröße und arbeiten nicht in der Schlitzgröße überprüfen. Reihenfolge, wie es laut Druckdaten erwartet wird. Einstellungen der Einstellungen der Etiketten- Etikettenlichtschranken sind lichtschranken überprüfen. nicht korrekt. Einstellungen der Etiketten-/ Korrektes Einlegen des Schlitzgröße stimmen nicht.

  • Seite 71: Zusatzinformationen

    Spectra II Zusatzinformationen Zusatzinformationen 9.1 Mehrbahniger Druck Mit dem Etikettendrucker kann mehrbahnig gedruckt werden, d.h. die Informationen einer Bahn (Spalte) kann mehrmals, je nach Bahnbreite, auf das Etikett gedruckt werden. Dadurch kann die volle Druckbreite ausgenutzt werden und die Generierzeit erheblich verringert werden.

  • Seite 72: Warmstart

    Zusatzinformationen Spectra II 9.2 Warmstart HINWEIS! Da kein batteriegepuffertes SRAM zur Verfügung steht, müssen die benötigten Daten auf andere Weise gespeichert werden. Die Speicherung der Daten erfolgt daher auf CF Karte. Aus diesem Grund ist die Funktion CF Karte die Voraussetzung für den Menüpunkt Warmstart.
  • Seite 73 Spectra II Zusatzinformationen Starten des Falls beim Ausschalten ein Druckauftrag aktiv war, wird automatisch Druckauftrags ein Druckstart ausgelöst und die Soll- bzw. Ist-Anzahl der gedruckten Etiketten aktualisiert. Falls der Druckauftrag beim Ausschalten gestoppt war, wird er nach Einschalten des Etikettendruckers wieder in den 'Gestoppt' Zustand versetzt.

  • Seite 74: Passwort

    Zusatzinformationen Spectra II 9.3 Passwort 1. Beispiel: Der Abteilungsleiter programmiert eine Speicherkarte direkt am Etikettendrucker. Er speichert 10 verschiedene Etiketten ab. Außerdem stellt er die Druckerparameter (Brennstärke, Geschwindigkeit, usw.) auf die entsprechenden Werte ein. Die Bedienperson soll nur Etiketten von der CF Karte abrufen und ausdrucken können.
  • Seite 75 Spectra II Zusatzinformationen Passwort definieren Ist kein Passwort definiert bzw. der Passwortschutz inaktiv, können alle Funktionen ausgeführt werden. Im Menü Geräte Parameter befindet sich der Menüpunkt Passwortschutz. Das Passwort wird eingegeben, der Passwortschutz aktiviert, und es wird eingestellt, welche Funktionen gesperrt werden sollen: Taste drücken, um in das Funktionsmenü...

  • Seite 76: Rückzug/Verzögerung

    Zusatzinformationen Spectra II 9.4 Rückzug/Verzögerung Rückzug Betriebsarten Im fortlaufenden Spendebetrieb (I/O DYN F, I/O ST F, I/O LS F) ist kein optimierter Rückzug möglich, da beim Druckauftragswechsel das aktuelle Etikett im Offsetbereich bereits vom alten Druckauftrag bedruckt wäre. Bei aktiviertem Doppelschnitt ist kein optimierter Rückzug möglich. In dem Bereich der beim Andrucken des Folgeetiketts gedruckt wird, sollte sich keine Datum-/Uhrzeit Variable befinden, da diese vor dem nächsten Startimpuls aktualisiert worden sein könnte.
  • Seite 77 Spectra II Zusatzinformationen Kein Rückzug Spender: Nach Drucken des Etiketts wird in den Spende Offset gefahren und dort gewartet. Beim Anlegen eines neuen Startsignals (I/O dynamisch) wird dann sofort das nächste Etikett gedruckt. Da das Etikett aber bereits im Offset steht, wird es erst ab der Offsetposition bedruckt, d.h.

  • Seite 78: Lichtschranken

    Zusatzinformationen Spectra II 9.5 Lichtschranken HINWEIS! Bei Verwendung von Reflexions-Lichtschranken sollte darauf geachtet werden, dass der Deckel des Etikettendruckers geschlossen ist und somit Fremdlichteinwirkungen (z.B. Arbeitslampe) auf die Lichtschranke verhindert wird. Durchlicht Der Sender befindet sich oben und der Empfänger unten, d.h. der Lichtschranke normal Infrarotstrahl wird von oben gesendet.

  • Seite 79: Umweltgerechte Entsorgung

    Carl Valentin GmbH zurückgegeben werden. Die Altgeräte werden daraufhin fachgerecht entsorgt. Die Carl Valentin GmbH nimmt dadurch alle Verpflichtungen im Rahmen der Altgeräteentsorgung rechtzeitig wahr und ermöglicht damit auch weiterhin den reibungslosen Vertrieb der Produkte. Wir können nur frachtfrei zugesandte Geräte zurücknehmen.

  • Seite 81: Index

    Spectra II Index 11 Index Anschließen Drucker ................28 Aufstellen Drucker ................27 Bestimmungsgemäße Verwendung ..........5, 6 Betriebsbedingungen ............10, 11, 12, 13 Druckkopf austauschen Corner Type ..................57 FlatType ..................54 Druckkopf einstellen, Corner Type Andruck ................... 59 Druckausgleich ................
  • Seite 82 Index Spectra II Sicherheitshinweise ................9 Steckerbelegung, Rückseite..............7 Steuereingänge/-ausgänge ............ 20, 21, 22 Touchscreen Display ................35 Alphanumerische Eingabe .............. 40 Aufbau des Displays ............... 35 Favoritenliste ................37, 38 Folientastatur .................. 48 Hauptmenüs ................... 36 Info Bereich ..................47 Navigationsbereich .................
