Rozpakowanie modułu
⇒ Wyciągnąć moduł z kartonu.
⇒ Sprawdzić moduł pod kątem ewentualnych szkód powstałych w czasie transportu.
⇒ Z obszaru głowicy drukującej usunąć zabezpieczenia transportowe z pianki.
⇒ Sprawdzić, czy zestaw jest kompletny.

Zakres dostawy

• Mechanizm drukujący.
• Elektronika sterująca.
•
Kabel sieciowy.
• Kabel połączeniowy.
•
Miniregulator.
NOTYFIKACJA!
Zachować oryginalne opakowanie do transportu w przyszłości.

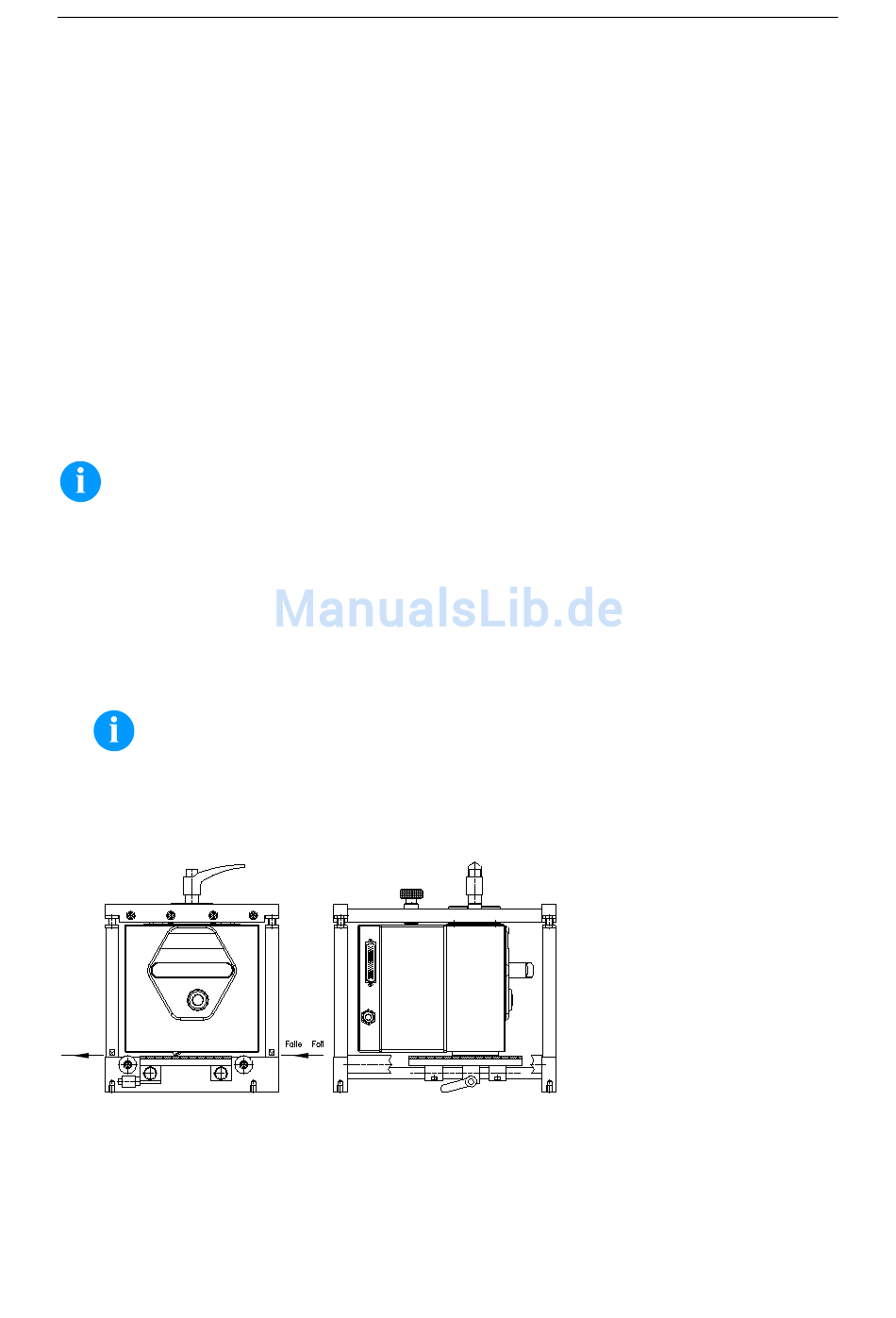

Podłączenie mechanizmu drukującego do maszyn (montaż z ramą)
W dolnej części podstawy znajdują się po dwa gwinty M8, które można wykorzystać do zamocowania mechanizmu drukującego.
Należy przestrzegać przy tym następujących wytycznych:
• Maksymalna głębokość wkręcania w gwinty M8 wynosi 10 mm.
• Mechanizm drukujący musi zostać zamontowany tak, aby odległość głowicy drukującej od płytki dociskowej wynosiła 1-2,5
mm (patrz rysunek).
NOTYFIKACJA!
Zaleca się odstęp 2 mm.
• Najlepsze efekty druku osiąga się, jeśli elastomer, z którego jest wykonana płytka dociskowa, posiada twardość ok. 60 ± 5
w skali Shore'a (miara chropowatości Ra ≥ 3,2 mm).
Płytka dociskowa musi być zamontowana równolegle do liniowego ruchu zadrukowywanej folii i do linii wypalania głowicy
drukującej. Odchyłki równoległości od linii wypalania i zagłębienia w płytce skutkują gorszym obrazem wydruku w tych
miejscach.
Podłączenie mechanizmu drukującego do maszyn (montaż bez ramy)
Jeśli urządzenie będzie używane bez ramy montażowej, moduł drukujący można zamocować od strony górnej czterema
śrubami M6. Maksymalna głębokość wkręcania śrub M6 wynosi 6 mm.
•
Manometr.
• Wąż pneumatyczny.
• Gwintowe połączenie wtykowe.
• WE/WY osprzęt (przeciwwtyczka dla
WE/ WYs, WE/WY 24 kabel).
• 1 rolka taśmy transferowej.
Polski
• Rdzeń tekturowy (pusty), zamontowany
na nawinięciu taśmy transferowej.
• Folia czyszcząca do głowicy drukującej.
•
Dokumentacja.
•
Sterownik do drukarki CD.
