Anbau der Druckmechanik an Maschinen (Einbau ohne Rahmen)

Wird das Gerät ohne den Einbaurahmen verwendet, so kann das Druckmodul von der Oberseite her mit vier M6-Schrauben
befestigt werden. Die maximale Einschraubtiefe der M6-Schrauben beträgt 6 mm.

Anschluss der Druckluftversorgung

Die Druckluftversorgung für die Druckkopfmechanik vor dem Druckregler muss einen Mindest-Dauerdruck von 4 ... 6 bar zur
Verfügung stellen. Der Maximaldruck vor dem Druckregler beträgt 7 bar und 4 bar nach dem Druckregler.
HINWEIS!
Eine Druckluftversorgung von 4 bar wird empfohlen.

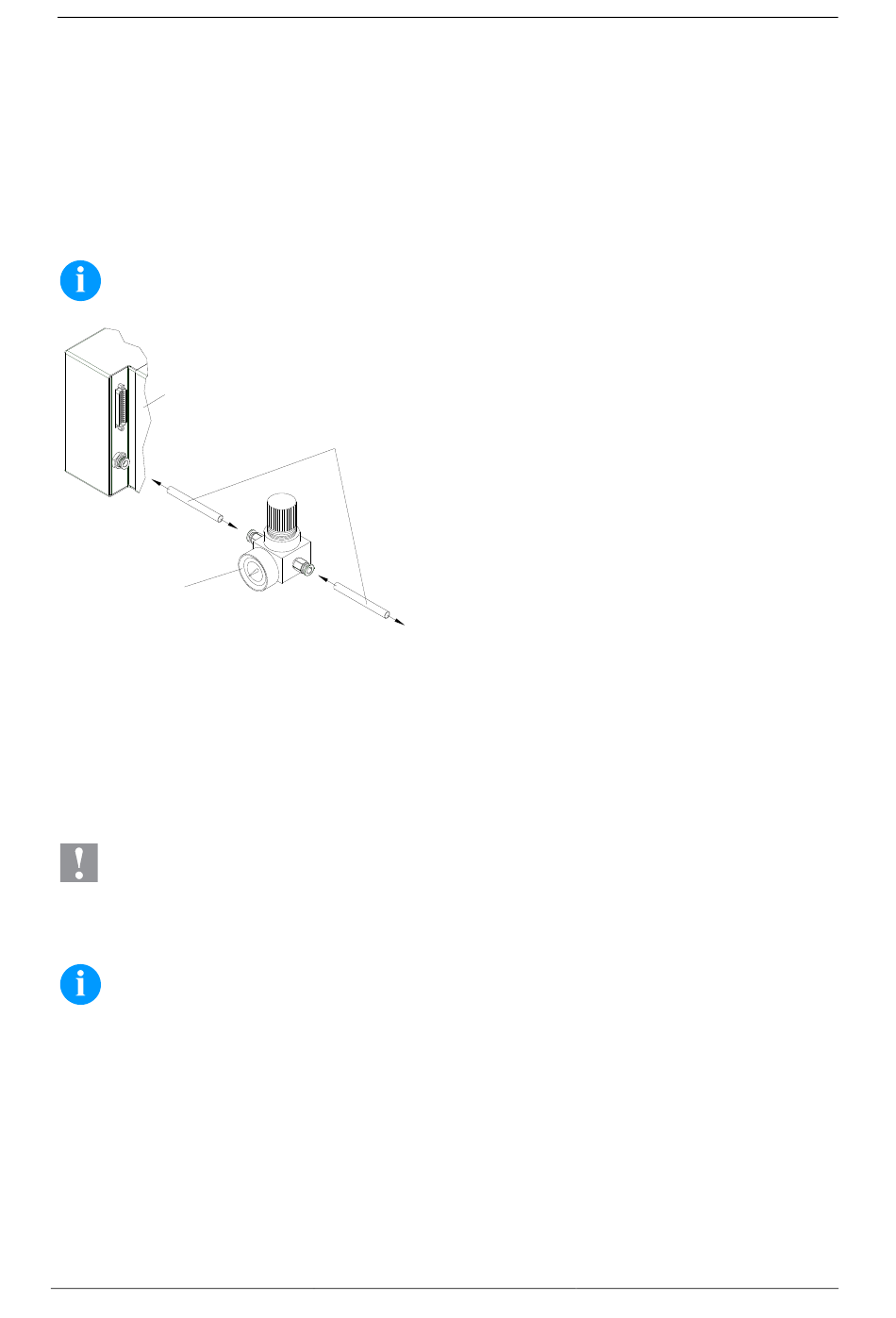

Druckmechanik
Print mechanics
Druckregler mit Manometer
Pressure regulator with manometer
Anschließen des Direktdruckwerks
Das Direktdruckwerk ist standardmäßig für eine Netzspannung von 230 V AC / 50 ... 60 Hz vorbereitet. Optional kann eine
Netzspannung von 115 V AC / 50 ... 60 Hz verwendet werden. Die eingestellte Netzspannung ist auf dem Typenschild
ausgewiesen.
VORSICHT!
Beschädigung des Gerätes durch undefinierte Einschaltströme.

Vor dem Netzanschluss den Netzschalter auf Stellung 'O' bringen.

Netzkabel in Netzanschlussbuchse stecken.

Stecker des Netzkabels in geerdete Steckdose stecken.
HINWEIS!
Durch unzureichende oder fehlende Erdung können Störungen im Betrieb auftreten. Darauf achten, dass alle an
das Direktdruckwerk angeschlossenen Computer sowie die Verbindungskabel geerdet sind.

Direktdruckwerk mit Computer oder Netzwerk mit einem geeigneten Kabel verbinden.
Vorbereitungen zur Inbetriebnahme

Druckmechanik montieren.

Verbindungskabel zwischen Druckmechanik und Ansteuerelektronik einstecken und gegen unabsichtliches Lösen sichern.

Druckluftleitung anschließen.

Verbindung zwischen Ansteuerelektronik und PC über Druckerschnittstellen herstellen.

Verbindung zwischen Ansteuerelektronik und Verpackungsmaschine über Steuereingänge und Steuerausgänge
herstellen.

Netzkabel der Ansteuerelektronik anschließen.
14
Folgende Richtlinien sind zu beachten:
•
•
Pneumatikschlauch
Pneumatic tube 8x1
•
•
•
•
Druckluftversorgung
Pneumatic power supply
min. 4 bar, max. 7 bar
•
Deutsch
Die Druckluft muss trocken und ölfrei sein.
Der mitgelieferte Druckregler mit Manometer wird mit
einem Pneumatikschlauch Ø 8 mm über eine
Steckverschraubung an die Druckluftversorgung
angeschlossen. Ebenso wird die Verbindung zwischen
Druckregler und Druckmechanik über einen Pneumatik-
schlauch Ø 8 mm hergestellt.
Druckregler so nah als möglich an Druckmechanik
platzieren.
Druckregler darf nur in Pfeilrichtung betrieben werden (auf
der Unterseite aufgedruckt). Pfeilrichtung zeigt den Weg
der strömenden Luft an.
Pneumatikschlauch keinesfalls abknicken.
Das Kürzen des Pneumatikschlauchs muss mit einem
sauberen, rechtwinkligen Schnitt ohne Quetschen des
Rohres erfolgen. Gegebenenfalls Spezialwerkzeug
verwenden (erhältlich im Fachhandel für
Pneumatikbedarf).
Auf eine möglichst kurze Länge der 8 mm
Pneumatikschläuche achten.
