Αφαίρεση συσκευασίας της βασικής μονάδας εκτύπωσης
⇒ Ανασηκώστε το σύστημα εκτύπωσης για να το αφαιρέσετε από το χαρτοκιβώτιο.
⇒ Ελέγξτε το σύστημα εκτύπωσης για τυχόν ζημιές κατά τη μεταφορά.
⇒ Αφαιρέστε τα αφρώδη προστατευτικά για τη μεταφορά από την περιοχή της κεφαλής εκτύπωσης.
⇒ Βεβαιωθείτε ότι περιέχονται όλα τα παραδοτέα.
Παραδοτέα
• Μηχανισμός
εκτύπωσης
• Ηλεκτρονικό σύστημα
ελέγχου
• Καλώδιο ρεύματος
• Ζευκτικό καλώδιο
• Μικρός ρυθμιστής
ΥΠΟΔΕΙΞΗ!
Φυλάξτε την αρχική συσκευασία για πιθανή μελλοντική παράδοση.

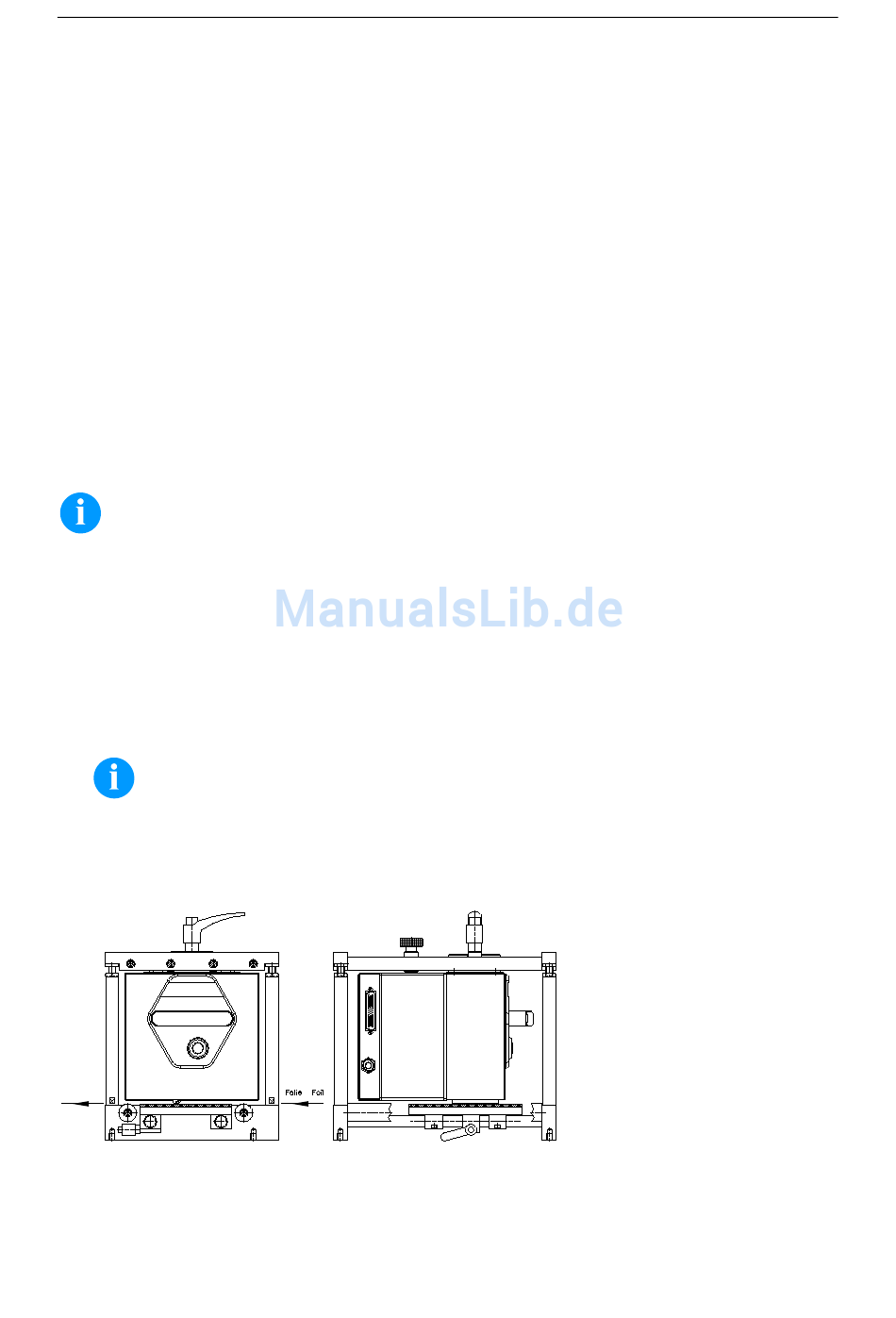

Τοποθέτηση του μηχανισμού εκτύπωσης σε μηχανές (εγκατάσταση με πλαίσιο)
Στην κάτω πλευρά του σκελετού υπάρχουν από δύο σπειρώματα M8 που μπορούν να χρησιμοποιηθούν για τη στερέωση του
μηχανισμού εκτύπωσης.
Πρέπει να τηρούνται οι ακόλουθες οδηγίες:
• Το μέγιστο βάθος κοχλίωσης στα σπειρώματα M8 ανέρχεται στα 10 mm.
• Ο μηχανισμός εκτύπωσης πρέπει να εγκατασταθεί κατά τρόπο που η απόσταση της κεφαλής εκτύπωσης από την πλάκα
αντίθλιψης να είναι 1 - 2,5 mm (βλ. σχήμα).
ΥΠΟΔΕΙΞΗ!
Συνιστάται απόσταση 2 mm.
• Τα καλύτερα αποτελέσματα εκτύπωσης επιτυγχάνονται όταν το ελαστομερές της πλάκας αντίθλιψης διαθέτει σκληρότητα
περ. 60 ± 5 Shore A (μέση τραχύτητα Ra ≥ 3,2 mm).
• Η πλάκα αντίθλιψης πρέπει να τοποθετηθεί παράλληλα προς τη γραμμική κίνηση του προς εκτύπωση φύλλου και της
γραμμής της κεφαλής εκτύπωσης. Τυχόν αποκλίσεις παραλληλότητας προς τη γραμμή της κεφαλής εκτύπωσης και
κοιλότητες στην πλάκα έχουν ως αποτέλεσμα μια πιο αδύναμη εικόνας εκτύπωσης στα εν λόγω σημεία.
Τοποθέτηση του μηχανισμού εκτύπωσης σε μηχανήματα (εγκατάσταση χωρίς πλαίσιο)
Εάν η συσκευή χρησιμοποιείται χωρίς το πλαίσιο εγκατάστασης, η μονάδα εκτύπωσης μπορεί να στερεωθεί από την άνω
πλευρά με τέσσερις κοχλίες M6. Το μέγιστο βάθος κοχλίωσης των κοχλιών M6 είναι 6 mm.
• Μανόμετρο
• Πνευματικός σωλήνας
• Κουμπτωτό βύσμα
• Εξάρτημα Ι / Ο (συνδέσεις για I/Os, I/O
24 καλώδια)
• 1 κορδέλα μετάδοσης
Ελληνικά
• Πυρήνας (κενός), προσυναρμολογημένος
στον μηχανισμό εκτύλιξης της ταινίας
μεταφοράς
• Φύλλο καθαρισμού για τις κεφαλές
εκτύπωσης
• Εγχειρίδιο
• Οδηγός εκτυπωτή σε CD
Flexicode
141
