Tekniset Tiedot; Symbolit - Protool ISP 330 EB Originalbetriebsanleitung

Eristesaha ISP 330 EB -
alkuperäiset ohjeet
Sisällys
1 Tekniset tiedot .................................... 89
2 Symbolit ............................................ 89
3 Käyttöosat ......................................... 90
4 Konesovellutuksen alue ....................... 90
4.1 Koneen kuvaus ................................... 90
4.2 Työkalun ominaisuudet ........................ 90
5 Turvallisuusohjeet ............................... 91
5.1 Yleisturvallisuusohjeet ......................... 91
5.2 ISP 330 EB eristesahan turvalli-
suuteen liittyvät varoitukset ................. 91
5.3 Muut turvallisuusriskit ......................... 93
5.4 Päästöarvot ........................................ 94
6 Kuljetus ja toimitus ............................. 94
6.1 Säilytys ............................................. 94
7 Säätäminen ....................................... 94
7.1 Ketjulevyn pitkittäinen kallistus ............. 94
7.2 Leikkauskulman säätäminen ................. 94
7.3 Moottorin elektroniikka ........................ 94
8 Käyttöönotto ...................................... 95
8.1 Ketjun kiinnittäminen .......................... 95
8.2 Öljysäiliön täyttäminen ........................ 95
8.3 Yhteys virransyöttöön .......................... 95
9 Toiminta ............................................ 95
9.1 Käynnistäminen ja pysäyttäminen ......... 95
9.2 Ketjun ja ketjulevyn voitelu .................. 96
9.3 Sahauksen osoitin ............................... 96
9.4 Suuntalista ........................................ 96
9.5 Tyhjennys .......................................... 96
10 Laitteiden käyttö ................................. 96
10.1 PROTOOL-ohjausjärjestelmä ................. 96
10.2 Ketjulevysarja
(GRP 800/1400/3000-2) ...................... 96
10.3 Kulmaopassarja (GRP-AG-2) ................. 96
10.4 Yhdyssidesarja (CN-GRP) ..................... 96
10.5 Pikalaitesarja (GRP-Rapid/L) ................. 96
11 Huolto ja huolenpito ............................ 97
11.1 Ketjun kiristys .................................... 97
11.2 Ketjun ylläpito ja teroitus ..................... 97
11.3 Ketjun voitelu ..................................... 97
11.4 Ketjulevyn huolto ................................ 97
11.5 Ketjupyörän huolto.............................. 97
11.6 Ketjun ja ketjulevyn vaihto ................... 97
11.7 Ketjulevyn suojan vaihto ...................... 98
11.8 Voitelu ja puhdistus ............................. 98
11.9 Hiiliharjojen vaihto .............................. 98
12 Ympäristönsuojelu / Hävitys .................. 98
13 Takuu ................................................ 98
14 Todistus standardinmukaisuudesta ........ 98
15 Huolto ............................................... 99
15.1 Viat ja niiden korjaaminen ................... 99
FIN
1

Tekniset tiedot

Järjestelmän jännite
Verkoston frekvenssi
Mitattu syöttö
Liikkuva virtajohdin
Varmistus
Kiertojen määrän esivalinta
Vakioelektroniikat
Sähköturvajarru
Eristetty virtapiirin teho
Seuraavalle tasolle asetetun
hammaspyörän nopeus
elektroniikassa:
Maksimi ketjunopeus
Ketjulevyn molemmin-
puolinen kallistus
Paino (työvälineen kanssa)
Sahaussyvyys
[Ketjulevy 13" (33 cm)]
kun 0°
kun 15°
kun 30°
kun 45°
kun 60°
Turvallisuusluokka
Ketjulevyn automaattinen voitelu
Öljysäiliön tilavuus
2

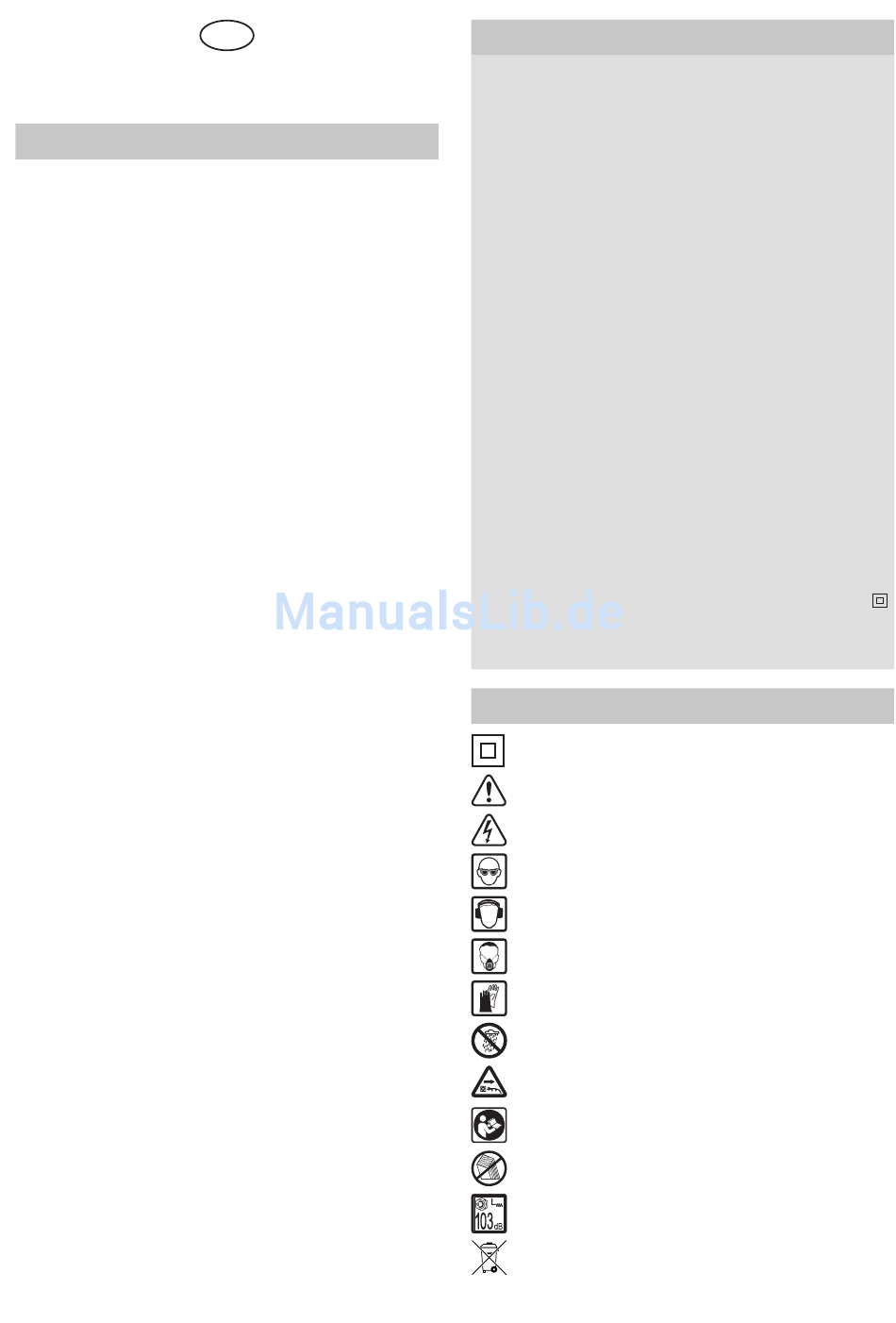

Symbolit

Kaksoiseristys
Varoitus yleisestä vaarasta
Sähköiskun vaara
Käytä suojalaseja!
Käytä kuulonsuojaimia!
Käytä hengityssuojainta!
Käytä suojakäsineitä!
Älä aseta alttiiksi sateelle!
Virtajohdon vahingoittuessa tai katketessa
irrota pistotulppa välittömästi pistorasiasta
Lue ohjeet / huomautukset
Ei sovellu puun sahaukseen!
Äänitaso
Ei kuulu kunnallisjätteisiin
Ohje, vihje
►
230 V ~
50 / 60 Hz
1600 W
H07RN-F
15 - 16 A
virran sulake
•
•
•
•
2200 - 4600 min
-1
12 m/s
0° - 60°
7 kg
330 mm
315 mm
285 mm
230 mm
165 mm
II /
•
~ 240 ml
89
