Dämmstoffsäge ISP 330 EB -
Originalbetriebsanleitung
Inhalt
1
Technische Daten .................................. 7
2
Symbole .............................................. 7
3
Bedienungselemente ............................. 8
4
Einsatzbereich der Maschine ................... 8
4.1
Beschreibung der Maschine .................... 8
4.2
Werkzeugeigenschaften ......................... 8
5
Sicherheitshinweise ............................... 9
5.1
Allgemeine Sicherheitshinweise ............... 9
5.2
Dämmstoffsäge ISP 330 EB .................... 9
5.3
Sicherheitsrestrisiken .......................... 12
5.4
Emissionswerte................................... 12
6
Transport und Lieferung ....................... 13
6.1
Lagerung ........................................... 13
7
Einstellung ......................................... 13
7.1
Ziehender Schnitt ............................... 13
7.2
Einstellung des Gehrungswinkels ........... 13
7.3
Elektronik des Motors .......................... 13
8
Inbetriebnahme .................................. 13
8.1
Einlegen der Sägekette ........................ 13
8.2
Füllen des Ölbehälters ......................... 14
8.3
Netzanschluss .................................... 14
9
Betrieb .............................................. 14
9.1
Ein- und Ausschalten ........................... 14
9.2
und der Führungsleiste ........................ 14
9.3
Schnittanzeige .................................... 15
9.4
Führungsschiene ................................. 15
9.5
Absaugung ......................................... 15
10
Nutzung des Zubehörs ......................... 15
10.1 Führungssystem PROTOOL ................... 15
(GRP 800/1400/3000-2) ...................... 15
10.3 Winkelführung (GRP-AG-2) ................... 15
(CN-GRP) ........................................... 15
10.5 Schnellspanner (GRP-Rapid/L) .............. 15
11
Wartung und Instandhaltung ................ 16
11.1 Kettenspannung ................................. 16
11.2 Wartung, Scharfschleifen der Kette ........ 16
11.3 Kettenschmierung ............................... 16
11.4 Wartung der Kettenführungsleiste ......... 16
11.5 Wartung des Kettenrads ....................... 16
Kettenführungsleiste ........................... 16
11.7 Austausch des Kettenrads .................... 17
11.8 Schmierung und Reinigung ................... 17
11.9 Austausch der Kohlebürsten ................. 17
12
Umweltschutz / Entsorgung ................... 17
13
Gewährleistung .................................. 17
14
Konformitäts erklärung ......................... 18
15
Service .............................................. 18
15.1 Mängel und deren Behebung ................ 18
D
1

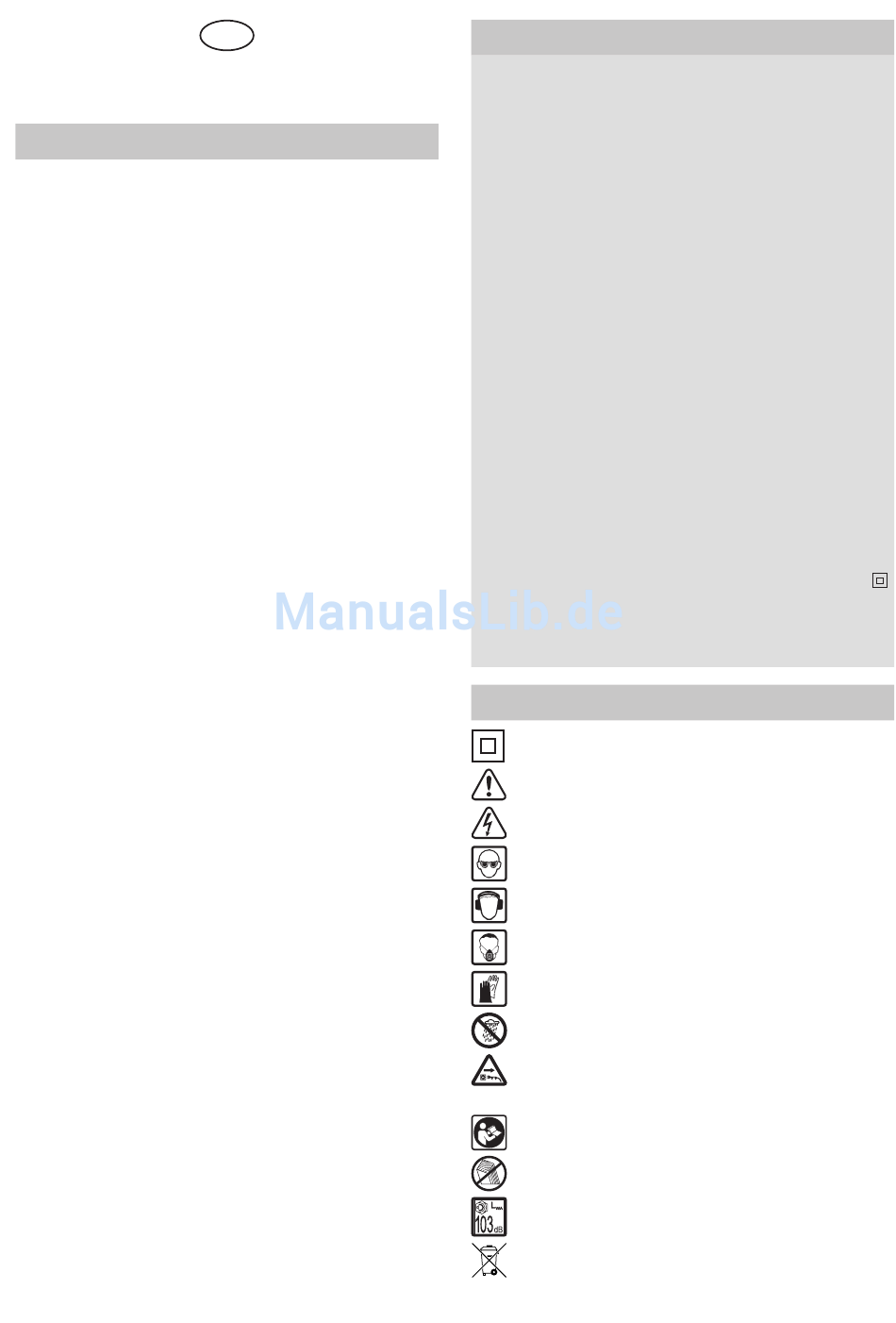

Technische Daten
Netzspannung
Netzfrequenz
Nennleistungsaufnahme
Bewegliche Zuleitung
Sicherung
Vorwahl der Drehzahl
Konstant Elektronik
Elektrische Sicherheitsbremse
Begrenzung des Anlaufstroms
Umdrehungen des Kettenrads
je nach Einstellung
der Elektronik:
Maximale Ketten-
geschwindigkeit
Gehrungsschnitt
Gewicht (mit Werkzeug)
Schnitttiefe
[Führungsleiste 13" (33 cm)]
bei 0°
bei 15°
bei 30°
bei 45°
bei 60°
Schutzklasse
Automatisches Schmieren
der Führungsleiste
Kapazität des Ölbehälters
2
Symbole
Doppelte Isolierung
Warnung vor Gefahr allgemein
Warnung vor Stromschlag
Augenschutz tragen!
Gehörschutz tragen!
Atemschutz tragen!
Schutzhandschuhe tragen!
Keinem Regen aussetzen!
Bei Beschädigung oder Durchschneiden der
beweglichen Zuleitung den Stecker sofort
vom Stromnetz trennen
Anleitung / Hinweise lesen
Für Holz nicht einsetzbar!
Akustischer Ausgabewert
Gehört nicht in den Kommunalabfall
Hinweis, Tipp
►
230 V ~
50 / 60 Hz
1600 W
H07RN-F
15 - 16 A
Stromschutz
•
•
•
•
2200 - 4600 min
-1
12 m/s
0° - 60°
7 kg
330 mm
315 mm
285 mm
230 mm
165 mm
II /
•
~ 240 ml
7
