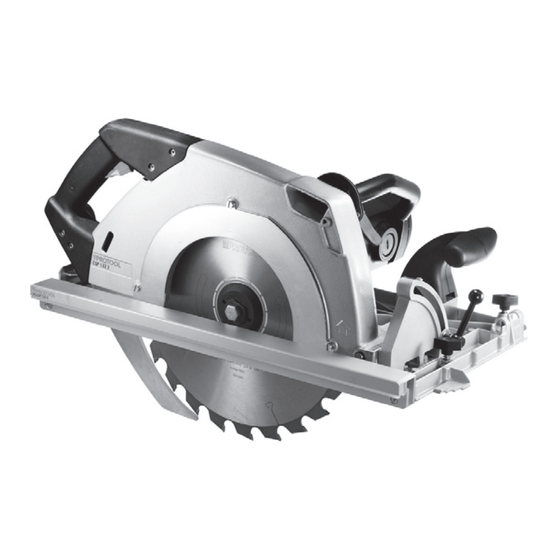

Protool CSP 132 E Originalbetriebsanleitung

Handkreissäge
Vorschau ausblenden Andere Handbücher für CSP 132 E:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
Originalbetriebsanleitung / Ersatzteilliste
Originalbedienungsanleitung / Ersatzteilliste
D
Original instruction / Spare parts list
Original operating manual / Spare parts list
GB
Notice origine / Liste de pièces de rechange
Notice d'utilization d'origine / Liste de pièces de rechange
F
Manual original / Lista de piezas de repuesto
Manual de instrucciones original / Lista de piezas de repuesto
E
Istruzioni originali / Elenco parti di ricambio
Istruzioni per l'uso originali / Elenco parti di ricambio
I
Oorspronkelijke gebruiksaanwijzing / Lijst met reserveonderdelen
Originele gebruiksaanwijzing / Lijst met reserveonderdelen
NL
Bruksanvisning i original / Reservdelslista
Originalbruksanvisning / Reservdelslista
S
Alkuperäiset ohjeet / Varaosaluettelo
Alkuperäiset käyttöohjeet / Varaosaluettelo
FIN
Original brugsanvisning / Reservedelsliste
Original brugsanvisning / Reservedelsliste
DK
Originalbrugsanvisning / Reservedelsliste
Originalbrugsanvisning / Reservedelsliste
N
Manual original / Lista de peças sobresselentes
Manual de instruções original / Lista de peças sobresselentes
P
Оригинал Руковoдства по эксплуатации / Перечень запасных частей
Оригинал Руководства по эксплуатации / Перечень запасных частей
RUS
Původní návod pro používání / Seznam náhradních dílů
Originální návod k použití / Seznam náhradních dílů
CZ
Instrukcja originalna / Lista części zamiennych
Oryginalna instrukcja eksploatacji / Lista części zamiennych
PL
Pôvodný návod k obsluhe / Zoznam náhradných dielov
Originálny návod k obsluhe / Zoznam náhradných dielov
SK
CSP 132 E
8 – 16
5 – 15
17 – 25
16 – 25
26 – 35
26 – 36
36 – 45
37 – 47
46 – 55
48 – 58
56 – 64
59 – 69
65 – 72
70 – 79
73 – 80
80 – 89
81 – 88
90 – 99
89 – 96
100 – 109
97 – 105
110 – 120
106 – 115
121 – 132
116 – 124
133 – 142
125 – 133
143 – 153
134 – 142
154 – 163
