Sav til isoleringsmateriale
ISP 330 EB - original brugsanvisning
Indhold
1 Tekniske data ....................................100
2 Symboler ..........................................100
3 Betjeningskomponenter ......................101
4 Anvendelsesområder ..........................101
4.1 Beskrivelse af maskinen ......................101
4.2 Savens egenskaber ............................101
5 Sikkerhedsregler ................................102
5.1 Generelle sikkerhedsregler ..................102
5.2 Sikkerhedsanvisninger vedrørende
sav ISP 330 EB til isoleringsmateriale ....102
5.3 Resterende sikkerhedsrisici .................104
5.4 Emissionsværdier ...............................105
6 Transport og levering ..........................105
6.1 Opbevaring .......................................105
7 Indstilling .........................................105
7.1 Bagudvipning af sværdet ....................105
7.2 Indstilling af skærevinkel ....................105
7.3 Motorens elektronikdel .......................105
8 Ibrugtagning .....................................106
8.1 Montering af kæden ...........................106
8.2 Påfyldning af olie ...............................106
8.3 Tilslutning til strøm ............................106
9 Drift .................................................106
9.1 Tænding og slukning ..........................106
9.2 Regulering af kæde- og sværdsmøring ...107
9.3 Snitviser ...........................................107
9.4 Føringslineal ......................................107
9.5 Udsugning ........................................107
10 Brug af tilbehør .................................107
10.1 Føringssystem PROTOOL .....................107
10.2 Montering af føringslisten
(GRP 800/1400/3000-2) .....................107
10.3 Montering af vinkelstyret (GRP-AG-2) ...107
10.4 Montering af forbindelsesfjederen
(CN-GRP)..........................................107
10.5 Montering af lynfastspændingen
(GRP-Rapid/L) ...................................107
11 Vedligeholdelse ..................................108
11.1 Kædens stramhed ..............................108
11.2 Vedligeholdelse, slibning af kæden .......108
11.3 Smøring af kæden .............................108
11.4 Vedligeholdelse af sværdet ..................108
11.5 Vedligeholdelse af kædehjulet ..............108
11.6 Udskiftning af kæden og sværdet .........108
11.7 Udskiftning af kædehjulet ...................108
11.8 Smøring og rengøring .........................109
11.9 Udskiftning af kulbørster .....................109
12 Miljøbeskyttelse / Bortskaffelse .............109
13 Garanti .............................................109
14 Konformitetserklæring ........................109
15 Service .............................................110
15.1 Afhjælpning af fejl .............................110

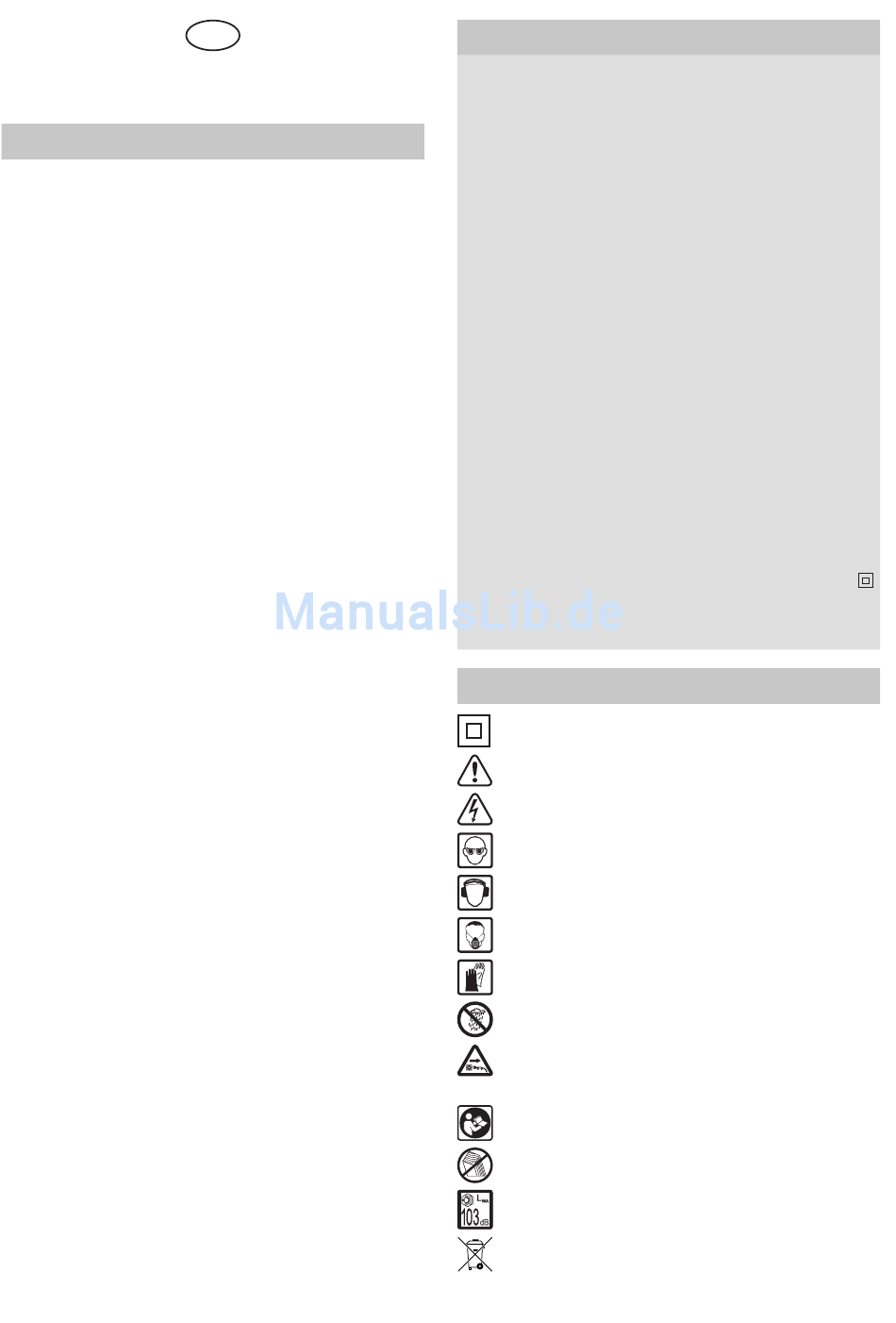

100
DK
1

Tekniske data

Netspænding
Netfrekvens
Nominelt forbrug
Fleksibelt strømkabel
Sikring
Forvalg af omdrejninger
Konstantelektronik
Elektrisk sikkerhedsbremse
Begrænsning af startstrøm
Kædehjulets omløbshastig-
hed ved indstilling af
elektronikken til trin:
Maksimal kædehastighed
Vinkelindstilling af sværdet
Vægt (inkl. værktøj)
Snitdybde
[Sværd 13" (33 cm)]
ved 0°
ved 15°
ved 30°
ved 45°
ved 60°
Beskyttelsesklasse
Automatisk smøring af sværd
Oliebeholder
2

Symboler

Dobbelt isolering
Advarsel om generel fare
Advarsel om elektrisk stød
Brug beskyttelsesbriller!
Brug høreværn!
Brug støvmaske!
Brug beskyttelseshandsker!
Må ikke udsættes for regn!
Hvis strømledningen beskadiges, eller hvis
du saver i den, træk omgående stikket ud
af stikkontakten
Læs vejledning / anvisninger
Må ikke bruges til træ!
Akustisk udgangsværdi
Bortskaffes ikke sammen med kommunalt
affald
Bemærk, tip
►
230 V ~
50 / 60 Hz
1600 W
H07RN-F
15 - 16 A
strømbeskyttelse
•
•
•
•
2200 - 4600 min
-1
12 m/s
0° - 60°
7 kg
330 mm
315 mm
285 mm
230 mm
165 mm
II /
•
~ 240 ml
