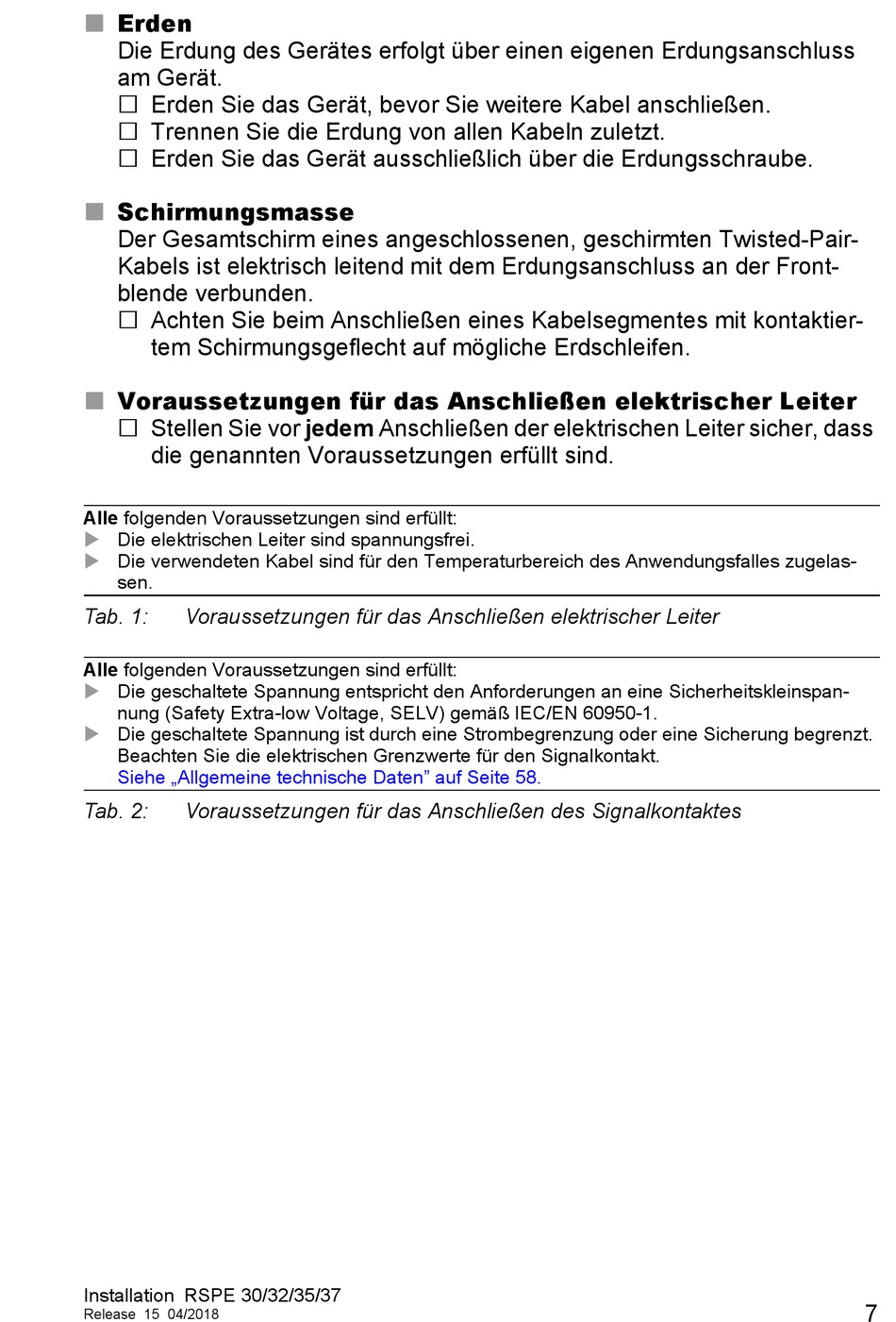

Erden
Die Erdung des Gerätes erfolgt über einen eigenen Erdungsanschluss
am Gerät.
Erden Sie das Gerät, bevor Sie weitere Kabel anschließen.
Trennen Sie die Erdung von allen Kabeln zuletzt.
Erden Sie das Gerät ausschließlich über die Erdungsschraube.
Schirmungsmasse
Der Gesamtschirm eines angeschlossenen, geschirmten Twisted-Pair-
Kabels ist elektrisch leitend mit dem Erdungsanschluss an der Front-
blende verbunden.
Achten Sie beim Anschließen eines Kabelsegmentes mit kontaktier-
tem Schirmungsgeflecht auf mögliche Erdschleifen.
Voraussetzungen für das Anschließen elektrischer Leiter
Stellen Sie vor jedem Anschließen der elektrischen Leiter sicher, dass
die genannten Voraussetzungen erfüllt sind.
Alle folgenden Voraussetzungen sind erfüllt:
Die elektrischen Leiter sind spannungsfrei.
Die verwendeten Kabel sind für den Temperaturbereich des Anwendungsfalles zugelas-
sen.
Tab. 1:
Voraussetzungen für das Anschließen elektrischer Leiter
Alle folgenden Voraussetzungen sind erfüllt:
Die geschaltete Spannung entspricht den Anforderungen an eine Sicherheitskleinspan-
nung (Safety Extra-low Voltage, SELV) gemäß IEC/EN 60950-1.
Die geschaltete Spannung ist durch eine Strombegrenzung oder eine Sicherung begrenzt.
Beachten Sie die elektrischen Grenzwerte für den Signalkontakt.
Siehe „Allgemeine technische Daten" auf Seite 58.
Tab. 2:
Voraussetzungen für das Anschließen des Signalkontaktes
Installation RSPE 30/32/35/37
Release 15 04/2018
7
