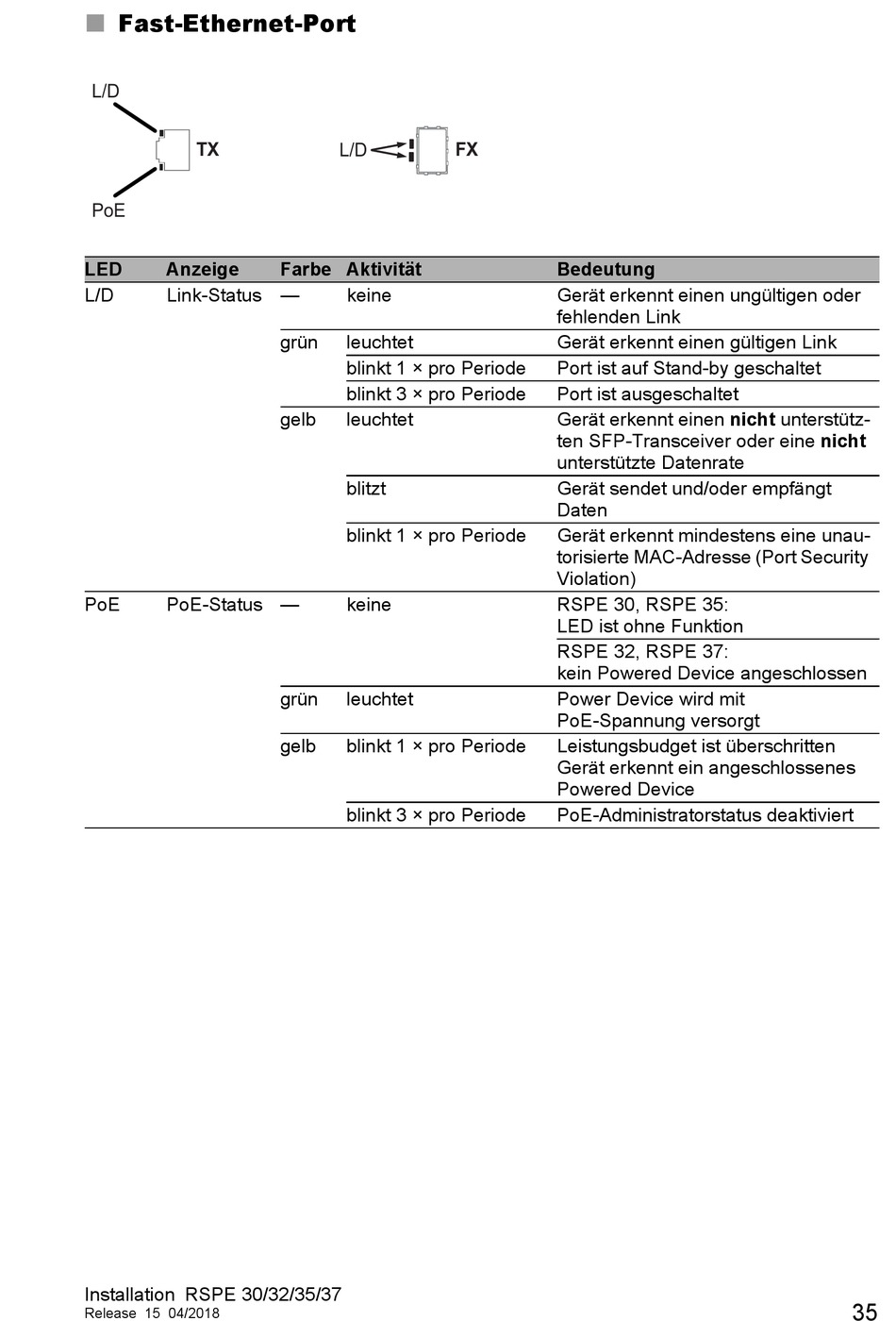

Fast-Ethernet-Port

L/D
TX
PoE
LED Anzeige
L/D Link-Status —
PoE PoE-Status —
Installation RSPE 30/32/35/37
Release 15 04/2018
L/D
Farbe Aktivität
keine
grün leuchtet
blinkt 1 × pro Periode
blinkt 3 × pro Periode
gelb leuchtet
blitzt
blinkt 1 × pro Periode
keine
grün leuchtet
gelb blinkt 1 × pro Periode
blinkt 3 × pro Periode
FX
Bedeutung
Gerät erkennt einen ungültigen oder
fehlenden Link
Gerät erkennt einen gültigen Link
Port ist auf Stand-by geschaltet
Port ist ausgeschaltet
Gerät erkennt einen nicht unterstütz-
ten SFP-Transceiver oder eine nicht
unterstützte Datenrate
Gerät sendet und/oder empfängt
Daten
Gerät erkennt mindestens eine unau-
torisierte MAC-Adresse (Port Security
Violation)
RSPE 30, RSPE 35:
LED ist ohne Funktion
RSPE 32, RSPE 37:
kein Powered Device angeschlossen
Power Device wird mit
PoE-Spannung versorgt
Leistungsbudget ist überschritten
Gerät erkennt ein angeschlossenes
Powered Device
PoE-Administratorstatus deaktiviert
